| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | ES-14B |
| 最小注文数量： | 1セット |
|---|---|
| パッケージの詳細: | カートン |
| 納期： | 3営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 1か月あたり1000セット |
| 名前： | ガラススケールリニアエンコーダ | キーワード： | レーザーリニアエンコーダ |
|---|---|---|---|
| 応用： | フライス盤、旋盤、グラインダー、ドリリング | 電圧： | 110V - 220V |
| 言語: | 20の選択肢 | ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm |
| 総重量: | 3キロ | 出力信号: | 10 ... |
| ハイライト: |
0.1µm ガラススケール リニアエンコーダ、ミリングガラススケールリニアエンコーダ、0.1µm Dro リニアスケール |
||
デジタル読み出しシステム付きドリル、フライス盤、旋盤、グラインダー用リニアエンコーダーリニアスケール
製品導入

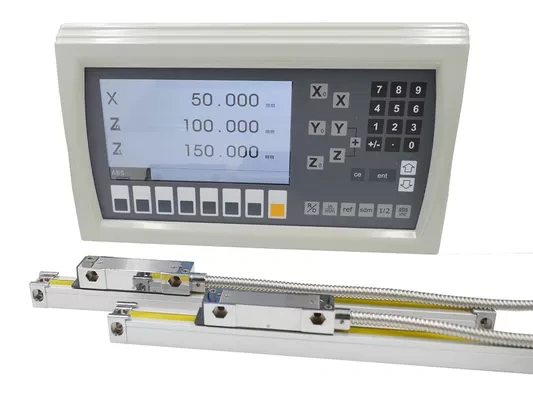

ES-14B LCD は、Easson のオールインワン機能デジタル読み出しシステムです。フライス盤、旋盤、研削盤、ボーリング盤などのさまざまな工作機械に適用されている、実用的で多機能な光学リニア エンコーダ デジタル ディスプレイです。
調整することでリニアエンコーダスケール付きs 、ESシリーズの読み出しsシフトの値を正確に表示し、NC/CNCマシンを実現できます。
信頼性が高く、効率的で費用対効果の高いものをお探しなら、これを見逃すわけにはいきません。デジタル読み出し装置。
製品パラメータ
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロ |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| スムーズな「R」機能 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |

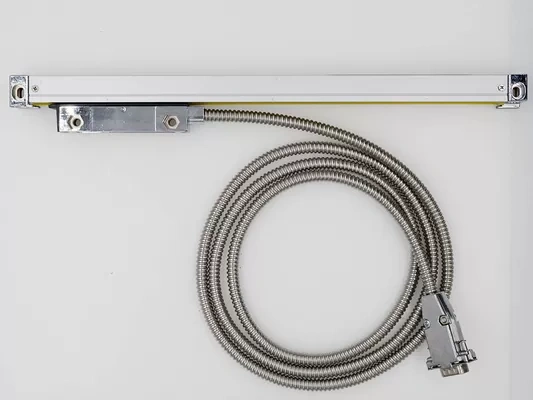

光学式リニアエンコーダ | リニアスケール | 光学ガラススケール
高度な光学測定システム

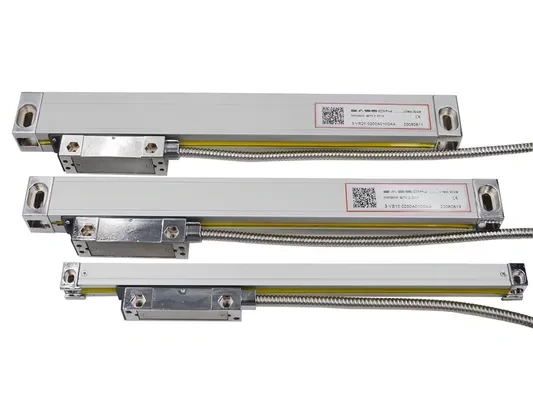

VS リニア スケールと現在の中国本土市場の増分光学リニア エンコーダーとの重要な違いはスライド キャリアです。VS スケールは、光学格子リニア トランスデューサー用に 5 つのベアリング設計と 6 つのスプリングを使用しており、特に長い旋盤機のような長い寸法のスケールでは、より信頼性の高いサポート ブラケット システムです。精度は GS20 シリーズの長いスケールよりもはるかに優れています。
光学式リニアエンコーダスケール仕様

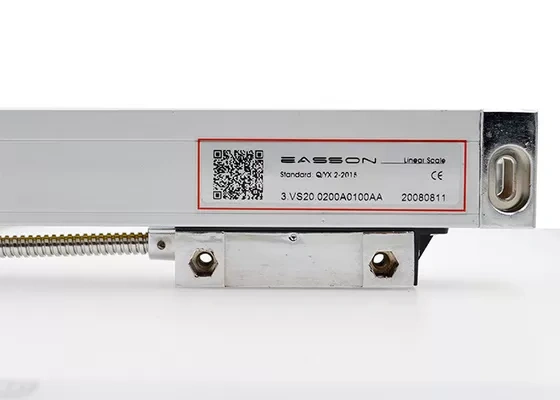

| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | 格子ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| ディスプレー解像度 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法

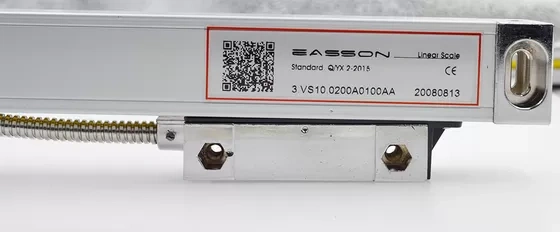

VS1 0 / VS1 1 / VS1 2 / VS1 3シリーズ
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
100%レーザー校正
すべての Easson リニア スケールは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されています。
