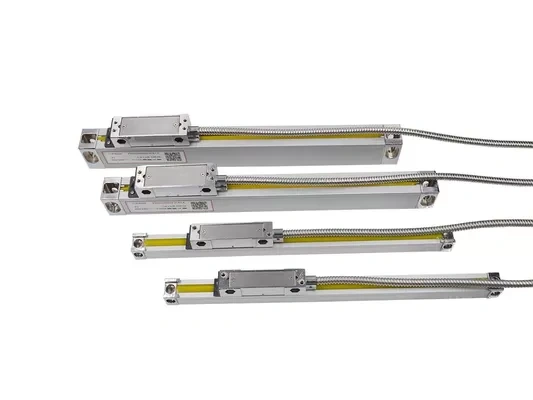

マイクロフライス盤および旋盤用マイクロリニアエンコーダスケール

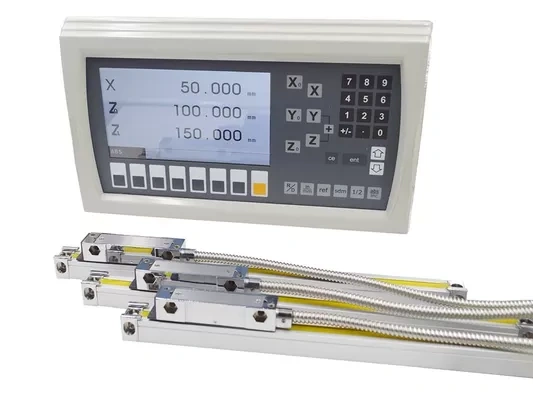

リニアグレーティング定規は、デジタル読み取りシステムと併用してさまざまな機械で使用され、ツールとワークピースの座標を検出し、切削誤差を観察および追跡して、移動誤差を補正する役割を果たします。
高度な光学測定システム

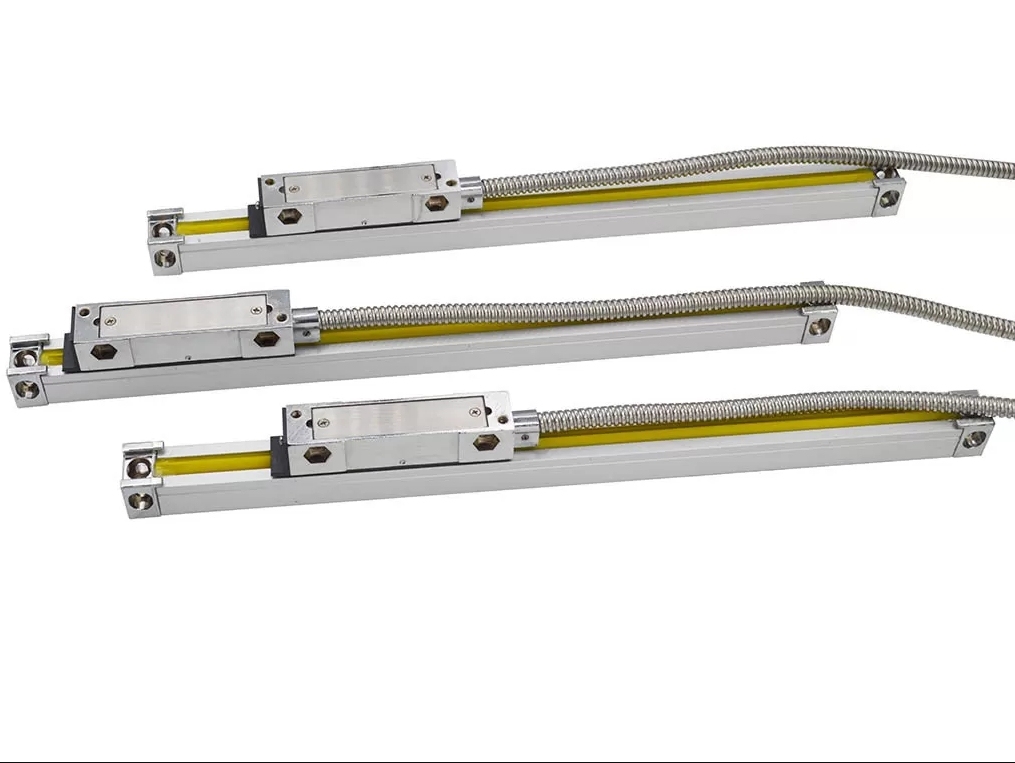

スライド キャリアの GS シリーズ スケールは、今日の市場で最も信頼性の高いシステム設計として実証されている光学格子リニア トランスデューサー用の 5 つのベアリング設計を採用しています。
シーリングリップ
GS シリーズ スケールのプラスチック シールは革新的な素材を使用しており、優れた耐油性、高い弾性回復特性、耐久性を実現しています。また、慎重に設計されたリップ形状により、低いスライド抵抗を実現しています。
| GS90 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | |
| 光学検出システム | 透過型赤外線システム：波長880mm | |
| スライドキャリアシステム | 垂直5ベアリング支持システム | |
| 解決 | 5μm | |
| 測定旅行 | 50-500mm | 長さごとに50mm刻み 最大500mmまで |
| 正確さ | 50-500mm | ±10μm |
| 再現性 | 5μm（0.005mm） | |
| ヒステリシス | 5μm（0.005mm） | |
| 保護 | IP53 | |
| 電源 | DC5V±5% | |
| 出力信号 | 10 ... | |
設置図

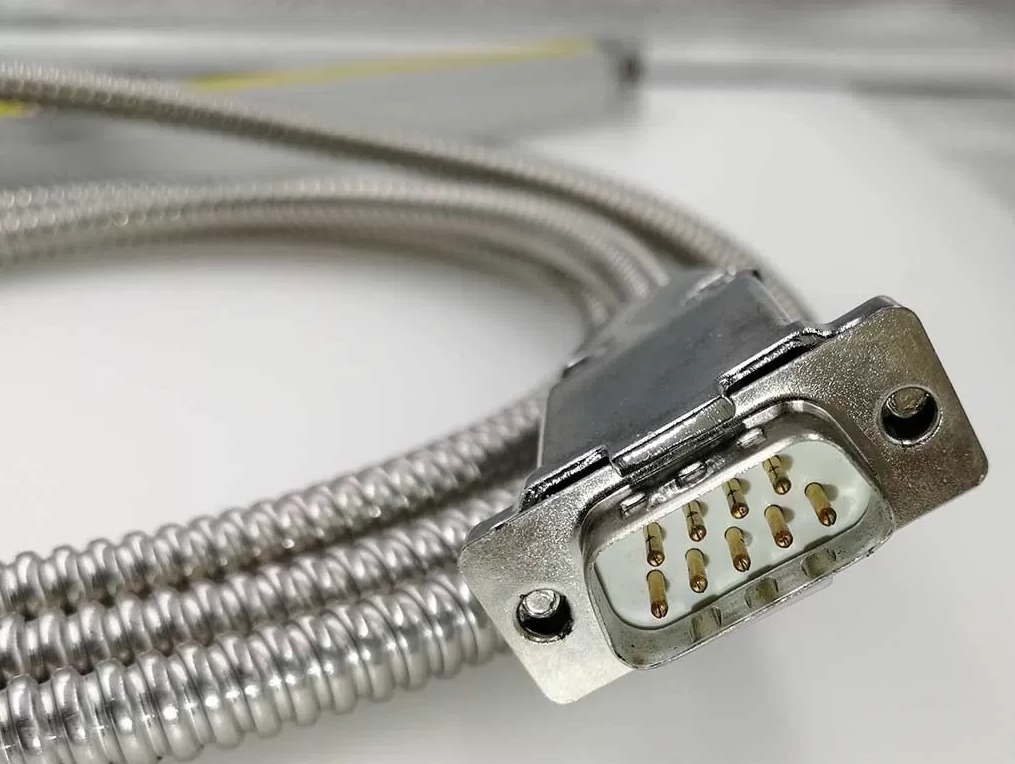

コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | |
| 信号 | ケーブル | |
| 1 | —— | —— |
| 2 | 0V | オレンジ |
| 3 | —— | —— |
| 4 | グランド | グランド |
| 5 | —— | —— |
| 6 | あ | 黄色 |
| 7 | 5V | 赤 |
| 8 | B | 緑 |
| 9 | R | 茶色 |
リニアスケールコネクタは、接触不良を防ぐために金メッキのピンを使用し、長期間使用しても錆びないようにします。
100%レーザー校正
すべてのガラス格子トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。
