0.1uM 旋盤ガラススケールリニアエンコーダ 計測機器用 TTL

製品詳細:
原産地: 中国
ブランド名: イーソン
認証: CE
モデル番号: ES-14B
支払いおよび配送条件:
最小注文数量: 1セット
パッケージの詳細: カートン
納期: 3営業日
支払い条件: T/T
供給能力: 1か月あたり1000セット
  • 0.1uM 旋盤ガラススケールリニアエンコーダ 計測機器用 TTL
  • 0.1uM 旋盤ガラススケールリニアエンコーダ 計測機器用 TTL
  • 0.1uM 旋盤ガラススケールリニアエンコーダ 計測機器用 TTL
  • 0.1uM 旋盤ガラススケールリニアエンコーダ 計測機器用 TTL

説明

名前: 絶対線形スケール キーワード: アブソリュート光学エンコーダ
応用: ミル、旋盤、グラインダー、ドリリング 出力信号: 10 ...
電源: 110V - 220V、50Hz 言語: 中国語、英語、ドイツ語、スペイン語
ディスプレー解像度: 0.1µm、0.5µm、1µm、5µm 総重量: 3.5キロ
ハイライト:

0.1um ガラススケール リニアエンコーダ

旋盤ガラススケールリニアエンコーダ

0.1um ガラスエンコーダ

0.1µM 旋盤ガラススケールリニアエンコーダ 計測機器用 TTL

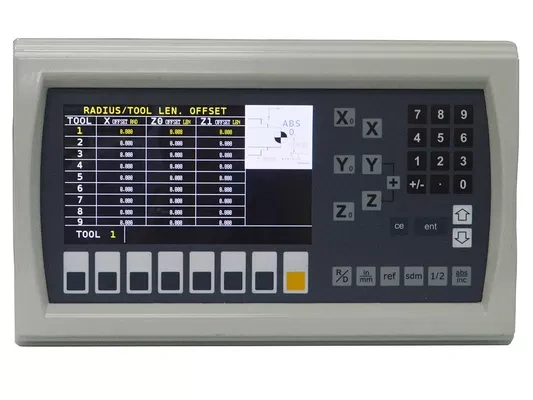

ES14B 3 軸多機能 LCD デジタル表示器は、DRO でパラメータを設定することにより、フライス盤、旋盤、ボーリング盤、研削盤などのさまざまな機械に使用されます。多くのグラフィック処理機能を備えています。たとえば、R 機能、フライス盤のライン穴位置決めなどです。


デジタル読み出しシステム製品パラメータ

モデル ES-14B
軸番号 3軸
軸表示 0.1μm、0.5μm、1μm、5μm
信号入力 10 ...
電源 AC110V - 220V / 50Hz - 60Hz
正味重量(kg) 2.5
入力周波数 2MBHz
操作キーボード 軽いタッチのボタン
動作温度 0℃ - 45℃
保管温度 -40℃ - 55℃
相対湿度 ≤ 95%
入力 2つまたは3つの光学ガラススケール
EMC規格

IEC61000-4-2 / GB / T 17799-2

IEC61000-4-4 / GB / T 17799-4

IEC61000-4-5 / GB / T 17799-5

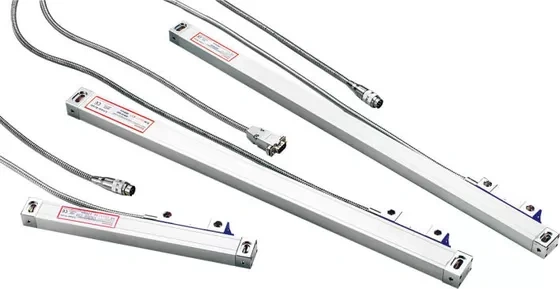

光学式リニアスケール | リニアスケール | 光学ガラススケール仕様

VS10 VS11 VS12 VS13 VS20 VS21 VS22 VS23
測定基準 格子ガラススケール - 格子周期: 20μm (0.02mm)
光学検出システム 透過型赤外線システム:波長880mm
スライドキャリアシステム 垂直5ベアリング支持システム
ディスプレー解像度 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
測定旅行 50-1200mm 50mmごと 利用不可
1300-3000mm 利用不可 100mmごと
正確さ 50-450mm ±3μm - ±5μm --
500-800mm ±10μm ±5μm ±10μm ±5μm --
1050-2000mm ±10μm ±5μm ±10μm ±5μm --
1300-3000mm -- ±10μm/m
再現性 2μm(0.002mm)
ヒステリシス 3μm(0.003mm)
保護 IP53
電源 DC5V±5%
出力信号 10 ... 10 ... 422 422 10 ... 10 ... 422 422

インストール

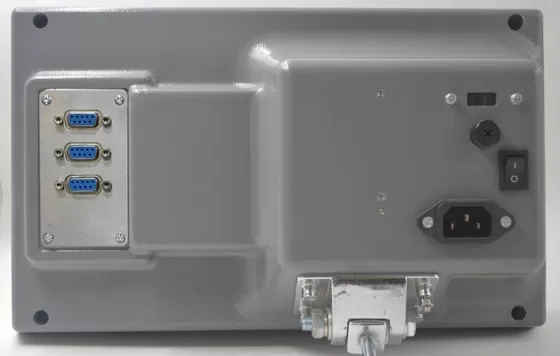

DSUB9ピン

ピン 10 ... 422A
信号 ケーブル 信号 ケーブル
1 —— —— A- 黄色
2 0V オレンジ 0V
3 —— —— B-
4 グランド グランド グランド グランド
5 —— —— R-
6 黄色
7 5V 5V 茶色
8 B B
9 R 茶色 R グレー

100%レーザー校正


すべての Easson 光学リニア スケールは、社内のレーザー干渉計によって個別に検査および校正されており、測定精度が仕様に 100% 準拠していることが保証されています。
