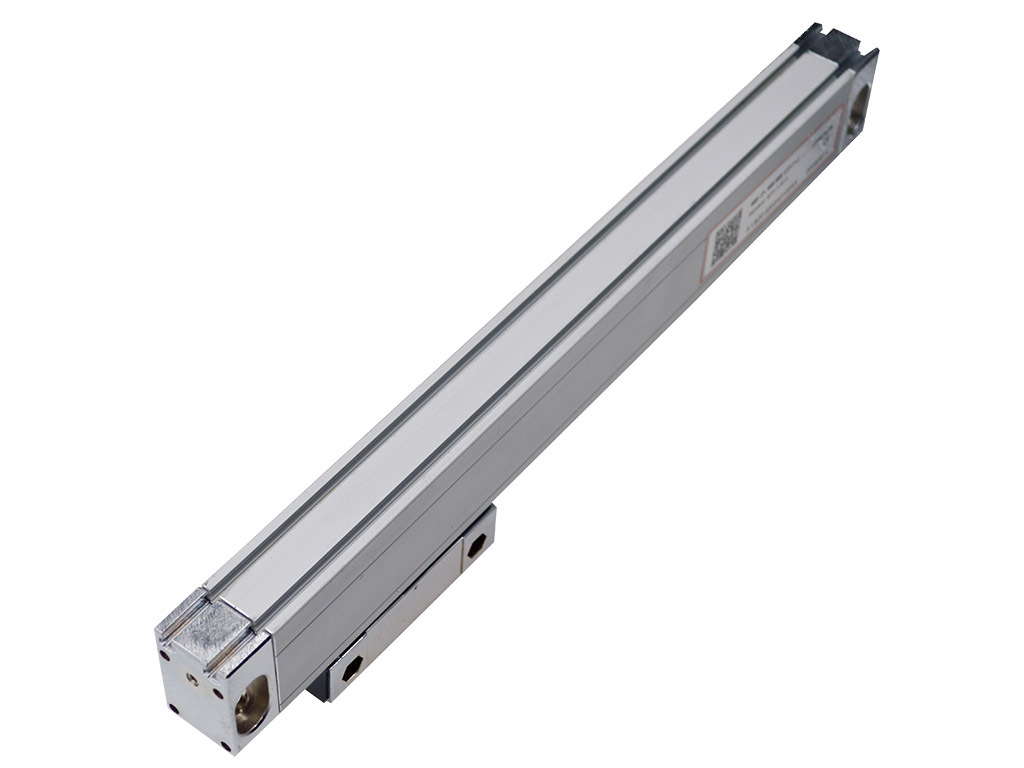

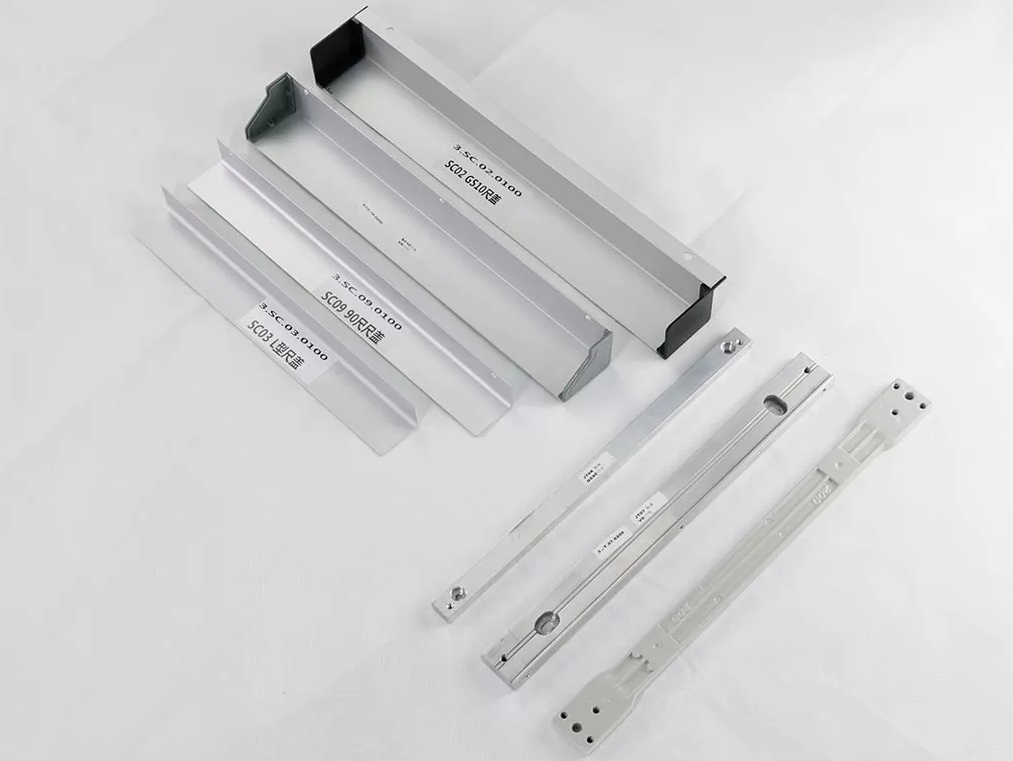

1300 - 3000mm ミニミルドロキット ポジションアブソリュートリニアエンコーダ ガラススケール

キーワード: イーソンリニアスケール 名前: イーソンデジタル読み出しシステム
測定基準: 0.02ミリ 長さ: 1300-3000ミリメートル
ディスプレー解像度: 5µm 構造: プッシュ&プルシステム
力: DC5V±5% 出力信号: 10 ...

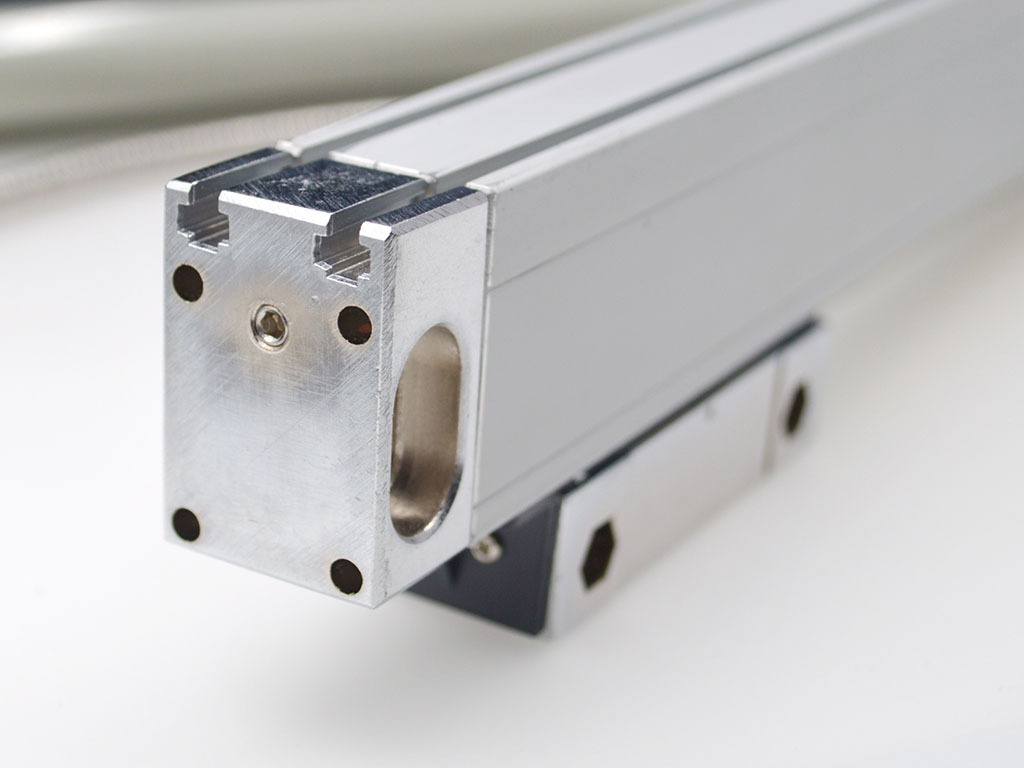

  • 1300 - 3000mm ミニミルドロキット ポジションアブソリュートリニアエンコーダ ガラススケール
  • 1300 - 3000mm ミニミルドロキット ポジションアブソリュートリニアエンコーダ ガラススケール
  • 1300 - 3000mm ミニミルドロキット ポジションアブソリュートリニアエンコーダ ガラススケール
  • 1300 - 3000mm ミニミルドロキット ポジションアブソリュートリニアエンコーダ ガラススケール

説明

製品仕様書


VA10 VA11 VA12 VA13 VA20 VA21 VA22 VA23
測定基準 ガラススケール - 格子周期: 20μm (0.02mm)
光学検出システム 透過型赤外線システム:波長880mm
スライドキャリアシステム 垂直5ベアリング支持システム
解決 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
測定旅行 50-1200mm 長さごとに50mm毎の仕様 利用不可
1300-3000mm 利用不可 長さ100mm毎の仕様
正確さ 50-450mm ±3μm - ±5μm --
500-800mm ±10μm ±5μm ±10μm ±5μm --
1050-2000mm ±10μm ±5μm ±10μm ±5μm --
1300-3000mm -- ±10μm/m
再現性 2μm(0.002mm)
ヒステリシス 3μm(0.003mm)
保護 IP53
電源 DC5V±5%
出力信号 10 ... 10 ... 422 422 10 ... 10 ... 422 422

設置寸法


VA 20 / VA 21 / VA 22 / VA 23 シリーズ

1300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 0

コネクタインターフェース


1300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 11300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 2

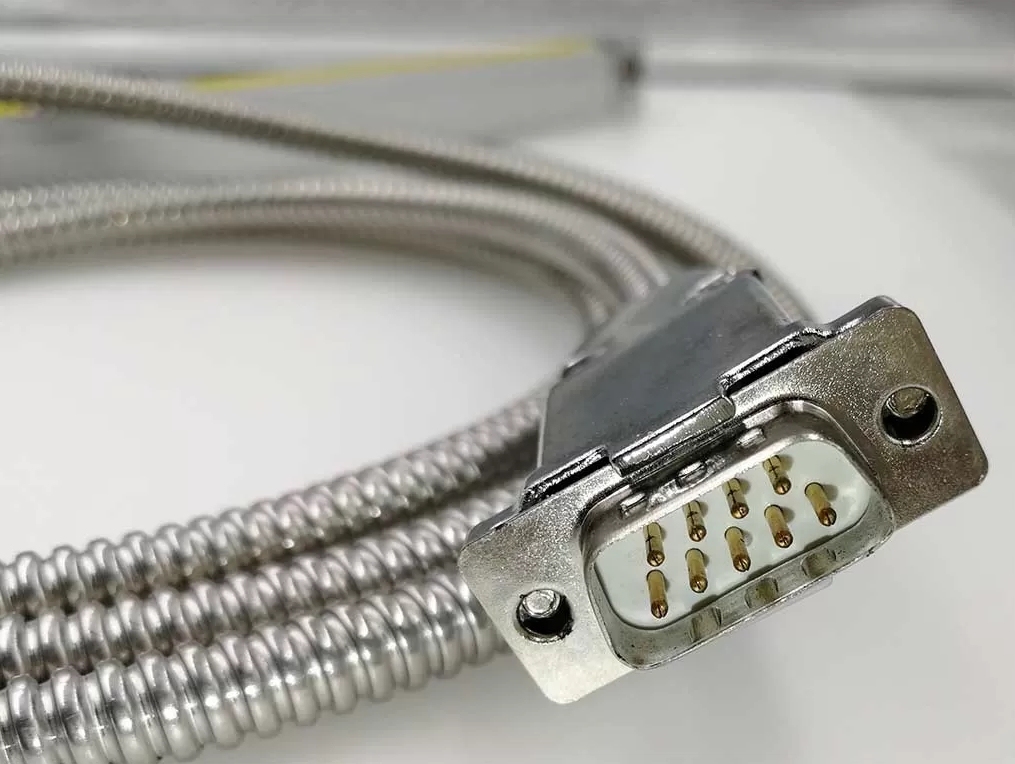

金メッキのピンにより接続不良や腐食を防止し、コネクタ内に小型の PCB を備えているため、VA シリーズ アブソリュート リニア スケールにレーザー補正データを組み込み、当社の LCD DRO に直接接続して、高い測定精度を確保できます。

DSUB9ピン

1300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 3

ピン 10 ...
信号 ケーブル
1 —— ——
2 0V オレンジ
3 —— ——
4 グランド グランド
5 —— ——
6 黄色
7 5V
8 B
9 R 茶色

製品説明


高度な光学測定システム

1300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 41300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 5

格子測定原理と測定基準

格子定規の測定基準はガラス格子です。ガラス格子は、非常に正確な周期的な線がガラス上に描かれています。格子定規の最終的な測定精度は、格子ガラス上の周期的な格子線の寸法精度、平均性、透過率のコントラストなど、一連の品質指標によって決まります。

1300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 6

市場で販売されている格子スケールの格子ガラスは、コストと経済性の実現可能性に基づいて、フォトリソグラフィープロセスを通じてマスター格子のセットをコピーすることによって製造されています。格子スケール(定規)の測定精度は、マスターの精度と品質、およびリソグラフィープロセスの完璧さによって完全に決定されます。

イーソンは国内でも数少ない、グレーティングマスターを自社で生産できる会社です。グレーティング定規の製造工程で使用するグレーティングマスターは、すべて自社で生産しています。


100%レーザー校正

1300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 7

すべてのガラス格子トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。

精度レポート
1300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 8

各リニアスケールには QR コードが印刷されており、工場検査の精度レポートをユーザーが簡単に確認することができます。

1300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 9

1300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 10

品質保証

Easson は 1998 年から中国の工場に総合品質管理システムを導入しています。

当社の品質管理システムは、ISO9001:2015の規定に基づいてNational Quality Assurance Ltd. (NQA)によって評価され、登録されています。

1300 - 3000mm Mini Mill Dro Kit Position Absolute Linear Encoders Glass Scale 11
