| 名前： | エンコーダ高精度 | キーワード： | エンコーダスケール |
|---|---|---|---|
| 測定基準: | 20μm | 長さ: | 50-1250mm |
| ディスプレー解像度： | 0.001ミリメートル | 保証： | 13ヶ月 |
| 電源： | DC5V | 出力信号: | A Qual B ( TTL ) |

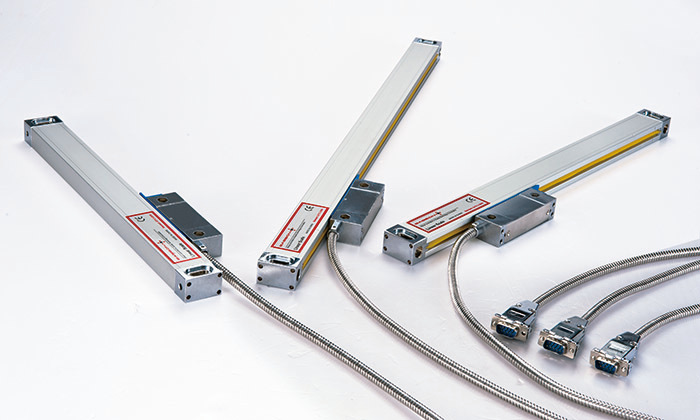

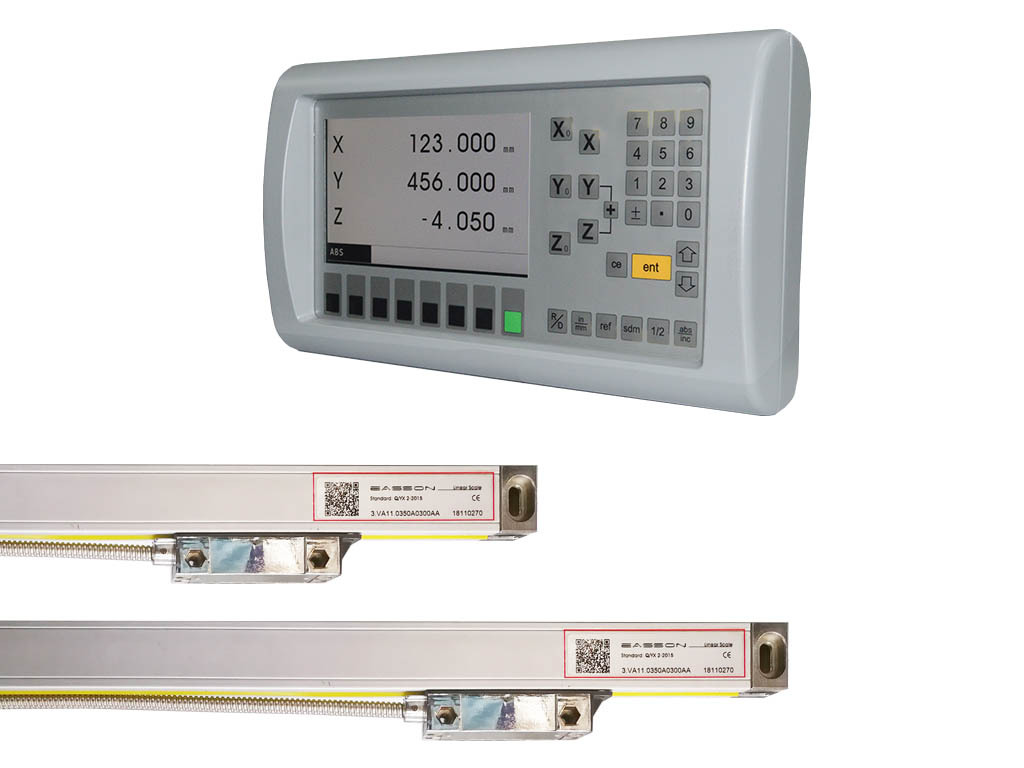

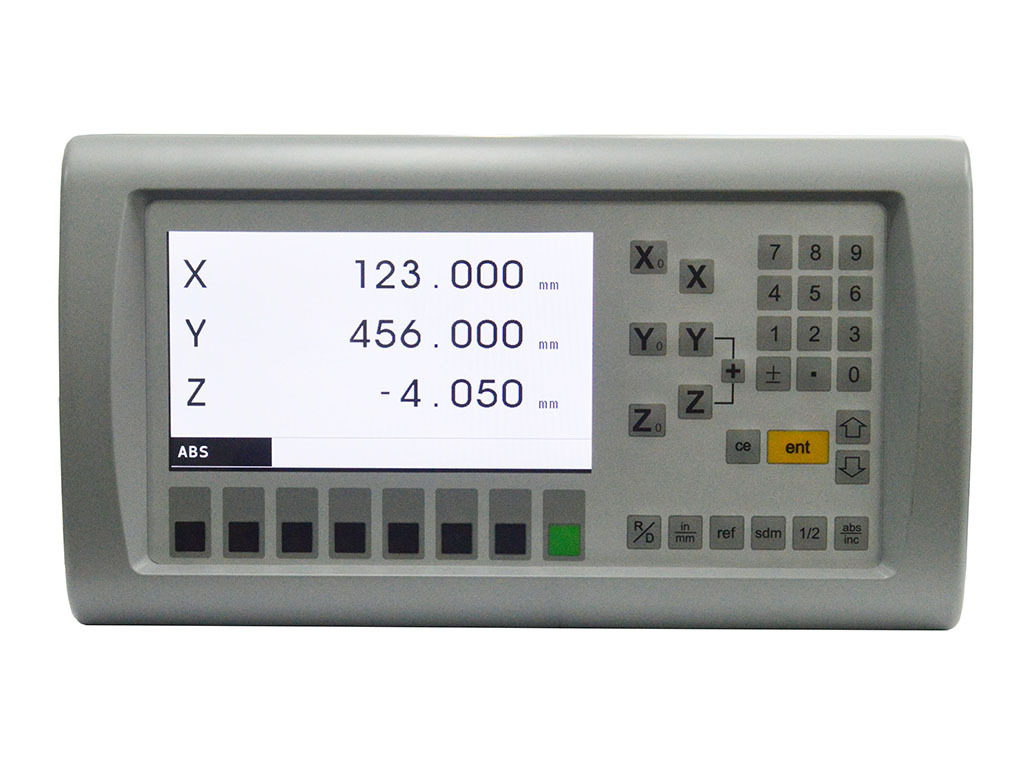

製品説明
高度な光学測定システム
VS
VSリニアスケールリーダーヘッドの利点：
製品仕様書
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | 格子ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| ディスプレー解像度 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
VS1 0 / VS1 1 / VS1 2 / VS1 3シリーズ
コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
DIN 7ピン
| ピン | ケーブル | 10 ... |
| 1 | オレンジ | 0V |
| 2 | —— | —— |
| 3 | 黄色 | あ |
| 4 | 緑 | B |
| 5 | 赤 | 5V |
| 6 | 茶色 | R |
| 7 | 地面 | グランド |
| 場合 | 地面 | グランド |
100%レーザー校正
各格子リニアスケールは厳格なレーザー検査とテストを受けており、製品の品質と品質トレーサビリティを保証する精度テストレポートを提供できます。
精度レポート
リニアスケールには QR コードが印刷されており、工場検査の精度レポートをユーザーが簡単に閲覧できます。
パッケージ内容:
1. リニアエンコーダ 1 個

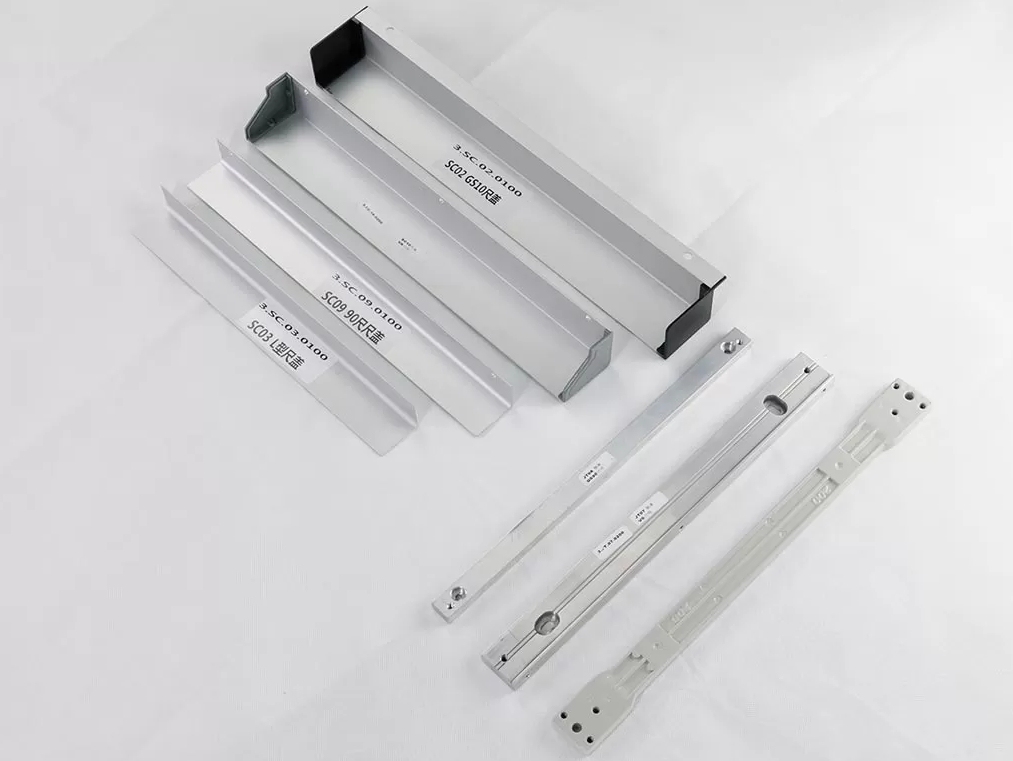

2.スケールダストカバー1個
3. 固定ブロック 1 PCS（長さ500mm以内のみ使用可能）
4. ネジ 1ロット
配達：
少量の場合は、Fedex または DHL などの速達便で商品を発送することをお勧めします。配達時間は 3 ～ 10 日かかります。大量の場合は、海上輸送と航空輸送で発送できます。海上輸送の配達時間は 30 日、航空輸送の配達時間は 7 ～ 10 日です。
保証：
当社が提供するすべての製品は13ヶ月間（出荷日から）
テクニカルサポート：
当社にはアフターサービスシステムのための専門技術サポートチームがあります。技術的な問題がございましたら、お気軽にお問い合わせください。
支払い：
デフォルトでは、出荷前の 100% T/T 支払いとなりますが、支払い条件について他のリクエストが必要な場合は、お気軽にお問い合わせください。
