2/3軸ドリリングフライス盤旋盤グラインダーリニアガラススケール

名前: 高精度エンコーダ キーワード: 高品質の測定ツール
応用: フライス盤と旋盤 電源: AC 110V - 220V、50Hz
言語: 20の選択肢 ディスプレー解像度: 0.1µm、0.5µm、1µm、5µm
総重量: 3キロ 出力信号: 10 ...
  • 2/3軸ドリリングフライス盤旋盤グラインダーリニアガラススケール
  • 2/3軸ドリリングフライス盤旋盤グラインダーリニアガラススケール
  • 2/3軸ドリリングフライス盤旋盤グラインダーリニアガラススケール

説明

製品ビュー

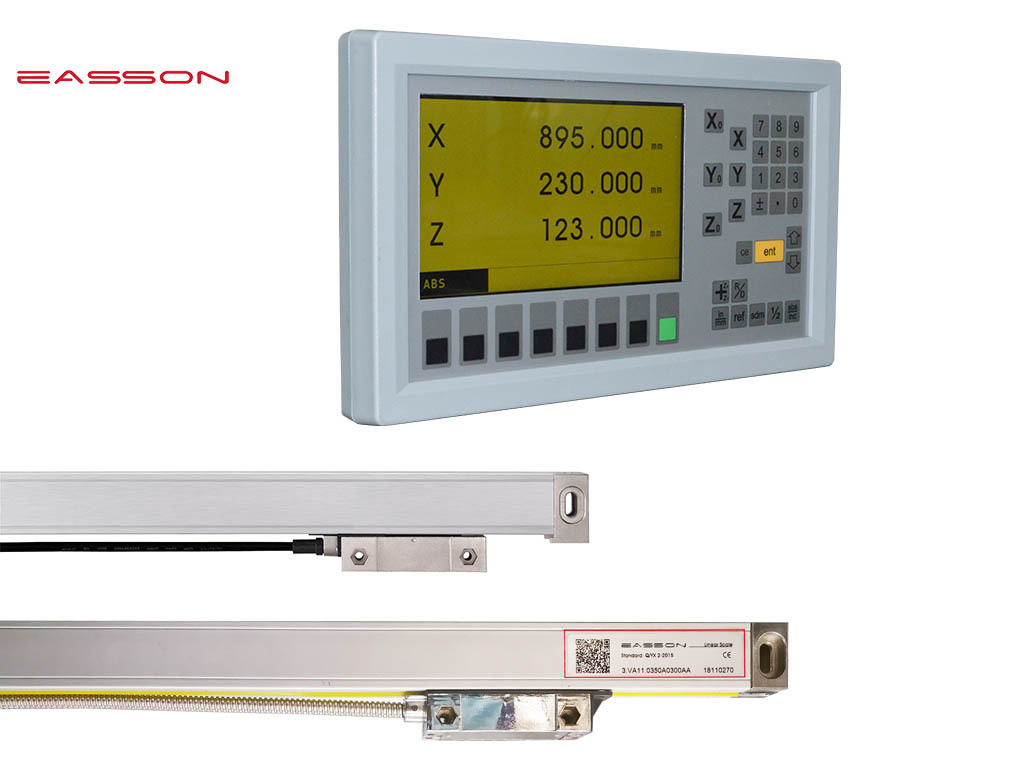

EA-926 LCD は、Easson の新しいオールインワン機能デジタル表示器です。これは、フライス盤、旋盤、研削盤、ボーリング盤などのさまざまな工作機械に適用されている、実用的で多機能な光学リニアスケール デジタル ディスプレイです。

リニア エンコーダ スケールと統合すると、EA シリーズの読み取り装置は変位値を正確に表示し、NC/CNC 機能を有効にします。この信頼性が高く、効率的でコスト効率に優れたデジタル読み取り装置は、優れたパフォーマンスを求める人にとって不可欠です。


製品パラメータ

センタリング(1/2)
メートル法 / インチ表示 (mm / インチ)
絶対 / 増分 (ABS / INC)
電源オフメモリ(30サブデータ)
199 サブデータ
参照メモリ (REF)
ゼロ
ピッチ円直径 (PCD)
ラインホールポジショニング (LHOLE)
シンプルな「R」関数
スムーズな「R」機能
線形誤差補正
非線形誤差補正
INCL関数
軸速度表示

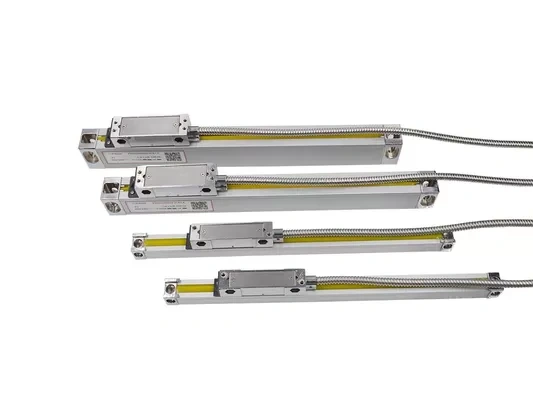

光学式リニアスケール | リニアスケール | 光学ガラススケール

高度な光学測定システム

Easson VS Series 1um Milling & Lathe Machine Optical Linear Scale With Digital Readout

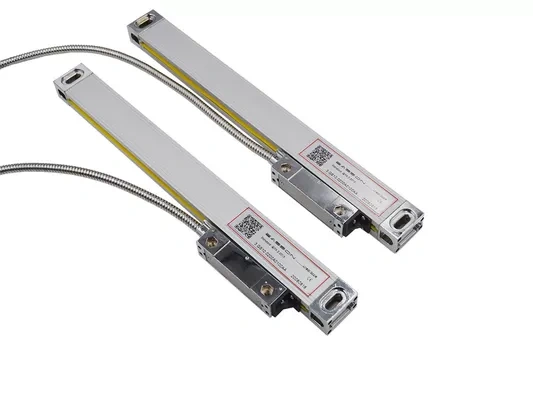

VSスケールと現在の中国本土市場の光学ガラススケールの違いは、VSシリーズ光学リニアスケールのスライドキャリアです。光学格子リニアトランスデューサーに5つのベアリング設計と6つのスプリングを使用し、より信頼性の高いサポートブラケットシステムを採用しています。特に長い旋盤機のような長い寸法のスケールでは、精度はGS20シリーズの長いスケールよりも優れています。

光学式リニアスケール仕様

VS10 VS11 VS12 VS13 VS20 VS21 VS22 VS23
測定基準 格子ガラススケール - 格子周期: 20μm (0.02mm)
光学検出システム 透過型赤外線システム:波長880mm
スライドキャリアシステム 垂直5ベアリング支持システム
ディスプレー解像度 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
測定旅行 50-1200mm 50mmごと 利用不可
1300-3000mm 利用不可 100mmごと
正確さ 50-450mm ±3μm - ±5μm --
500-800mm ±10μm ±5μm ±10μm ±5μm --
1050-2000mm ±10μm ±5μm ±10μm ±5μm --
1300-3000mm -- ±10μm/m
再現性 2μm(0.002mm)
ヒステリシス 3μm(0.003mm)
保護 IP53
電源 DC5V±5%
出力信号 10 ... 10 ... 422 422 10 ... 10 ... 422 422

設置寸法


VS1 0 / VS1 1 / VS1 2 / VS1 3シリーズ

2 / 3 Axis Drilling Milling Machine Lathe Grinder Linear Glass Scales 1

DSUB9ピン

Easson VS Series 1um Milling & Lathe Machine Optical Linear Scale With Digital Readout

ピン 10 ... 422A
信号 ケーブル 信号 ケーブル
1 —— —— A- 黄色
2 0V オレンジ 0V
3 —— —— B-
4 グランド グランド グランド グランド
5 —— —— R-
6 黄色
7 5V 5V 茶色
8 B B
9 R 茶色 R グレー

100%レーザー校正


2 / 3 Axis Drilling Milling Machine Lathe Grinder Linear Glass Scales 3

すべての Easson ガラス グレーティング トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されています。

2 / 3 Axis Drilling Milling Machine Lathe Grinder Linear Glass Scales 4

2 / 3 Axis Drilling Milling Machine Lathe Grinder Linear Glass Scales 5

2 / 3 Axis Drilling Milling Machine Lathe Grinder Linear Glass Scales 6
