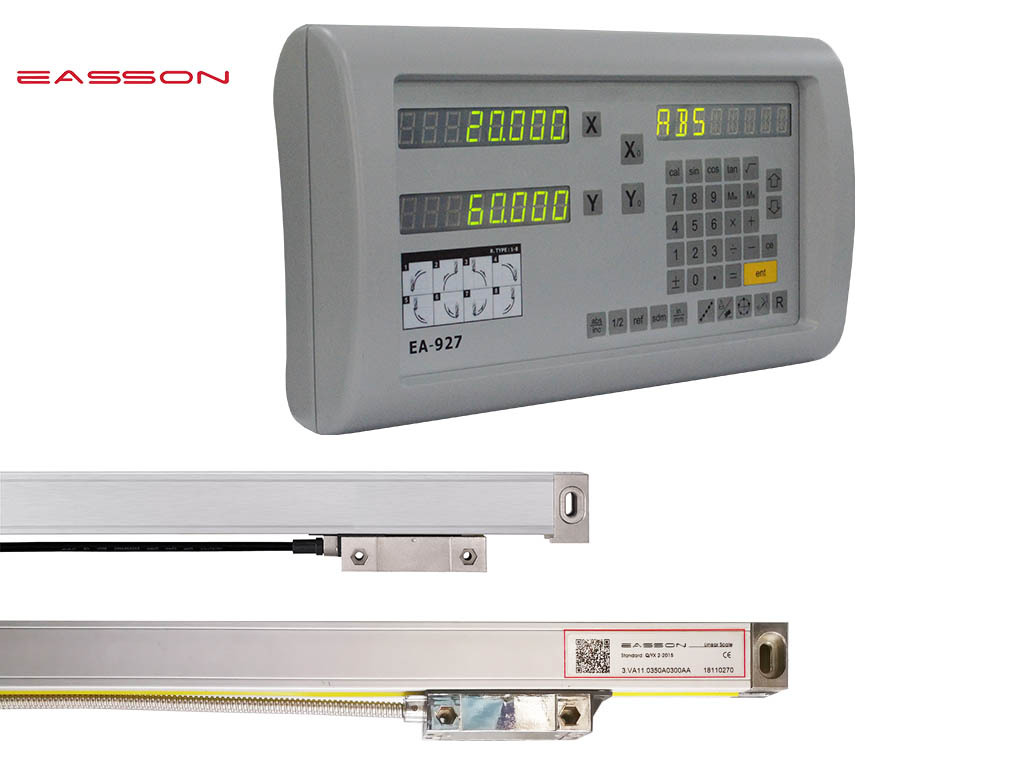

2 / 3 軸旋盤リニアスケールデジタル位置読み出し装置 CNC 工作機械用

製品詳細:
原産地: 中国
ブランド名: イーソン
認証: CE
モデル番号: EA-927
支払いおよび配送条件:
最小注文数量: 1セット
パッケージの詳細: カートン
納期: 3営業日
支払い条件: T/T
供給能力: 1か月あたり1000セット
  • 2 / 3 軸旋盤リニアスケールデジタル位置読み出し装置 CNC 工作機械用
  • 2 / 3 軸旋盤リニアスケールデジタル位置読み出し装置 CNC 工作機械用
  • 2 / 3 軸旋盤リニアスケールデジタル位置読み出し装置 CNC 工作機械用

説明

製品導入


EA シリーズは、2020 年に Easson が発表した最新のオールインワン機能デジタル読み出しシステムです。実用的で多機能な光学ガラススケール デジタル ディスプレイで、フライス盤、旋盤、研削盤、ボーリング マシンなどのさまざまな工作機械に適用されています。
2 / 3 axis Lathe Linear Scale Digital Position Readout For CNC Machine Tools 0

超低温上昇変圧器

2 / 3 axis Lathe Linear Scale Digital Position Readout For CNC Machine Tools 1


Easson のすべてのデジタル読み出し電源はリニア電源トランスおよび電源フィルターを使用しており、これにより当社の製品はノイズ耐性および EMC の基準を満たすことができます。

長寿命を実現するために、DRO 内部の総発熱量を削減します。非常に高い透磁率の鉄心で構成された超低温度上昇変圧器が使用され、実質的に温度上昇をわずか 5℃ 程度に抑えます。

EMC試験装置


すべての Easson DRO 製品が標準 EMC 規格仕様に合格できることを確認するために、当社では EMC をテストするための EMC テスト ESD 耐性テスターの完全なセットを用意しています。
2 / 3 axis Lathe Linear Scale Digital Position Readout For CNC Machine Tools 2

Easson DRO は、以下のとおり、電磁両立性 (EMC) の関連規格に準拠しています。

IEC61000-4-2 / GB / T 17799-2: 静電放電耐性(接触放電6000V、空中放電8000V)
IEC61000-4-4 / GB / T 17799-4: 電気的高速過渡バースト耐性(パルス振幅2000V)
IEC61000-4-5 / GB / T 17799-5: 雷サージ耐性(重畳パルス電圧ピーク2000V)


老化試験

2 / 3 axis Lathe Linear Scale Digital Position Readout For CNC Machine Tools 3

すべての Easson デジタル読み出し装置は、3 軸信号発生器カウントを使用してエージング テストを実行し、すべてのカウント読み取りが正しいことを確認し、QC 手順の前に 72 時間の高温テストと負荷テストを実行する必要があります。


2 / 3 axis Lathe Linear Scale Digital Position Readout For CNC Machine Tools 4

老化試験では、プロセス、設計、材料などの面に欠陥があるかどうかを確認できます。この試験を利用することで、製品設計を迅速に修正し、製品の品質と耐用年数を向上させることができます。

技術仕様


モデル EA-927
軸番号 2軸
軸表示 0.1μm、0.5μm、1μm、5μm
信号入力 10 ...
電源 AC110V - 220V / 50Hz - 60Hz
正味重量(kg) 2

入力周波数

2MBHz
操作キーボード 軽いタッチのボタン
動作温度 0℃ - 45℃
保管温度 -40℃ - 55℃
相対湿度 ≤ 95%
入力 2 つのリニア エンコーダ
EMC規格

IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5


基本的なパラメータは以下の通りです。

センタリング(1/2)
メートル法 / インチ表示 (mm / インチ)
絶対 / 増分 (ABS / INC)
電源オフメモリ(30サブデータ)
199 サブデータ
参照メモリ (REF)
ゼロ
ピッチ円直径 (PCD)
ラインホールポジショニング (LHOLE)
シンプルな「R」関数
スムーズな「R」機能
線形誤差補正
非線形誤差補正
INCL関数
軸速度表示

よくある質問


1. 私たちは誰ですか?

Easson は、精密測定機器の設計と製造を行うメーカーです。ビジョン測定システム、光学プロファイル プロジェクター、デジタル読み出しシステム (DRO)、CNC リニア エンコーダ ガラス スケールなどです。

2. 品質をどのように保証できますか?

当社は、20 年以上にわたり、中国の工場に総合品質管理 (TQM) システムを導入しています。生産プロセスと品質記録、労働訓練、製品の老化テストなどを厳格に管理しています。これらすべては、すべての生産プロセスを通じて常に品質保証が実施されるようにするためです。

3: 配達時間
海上輸送の注文は通常、注文確認を受け取ってから 30 日後ですが、航空輸送の少量はいつでも出荷可能です。

4: 支払条件
100% T/T 支払いを受け入れます。その他の支払い条件については、お気軽にお問い合わせください。
