| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | EA-926 |
| 最小注文数量： | 1セット |
|---|---|
| パッケージの詳細: | カートン |
| 納期： | 3営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 1か月あたり1000セット |

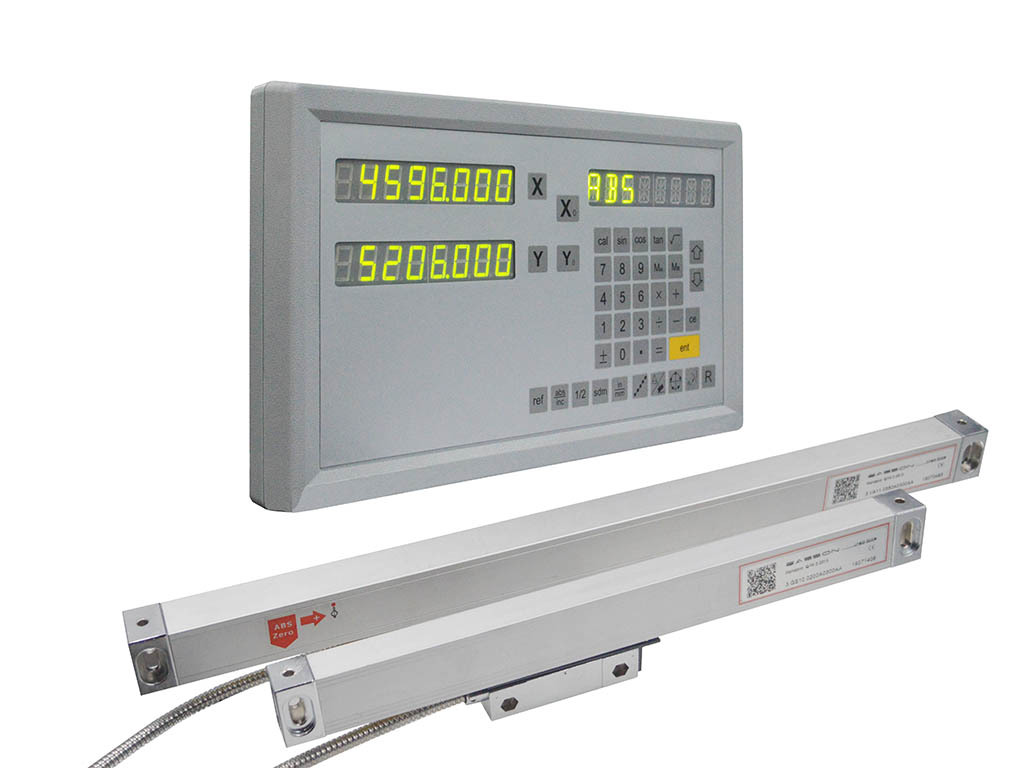

製品導入

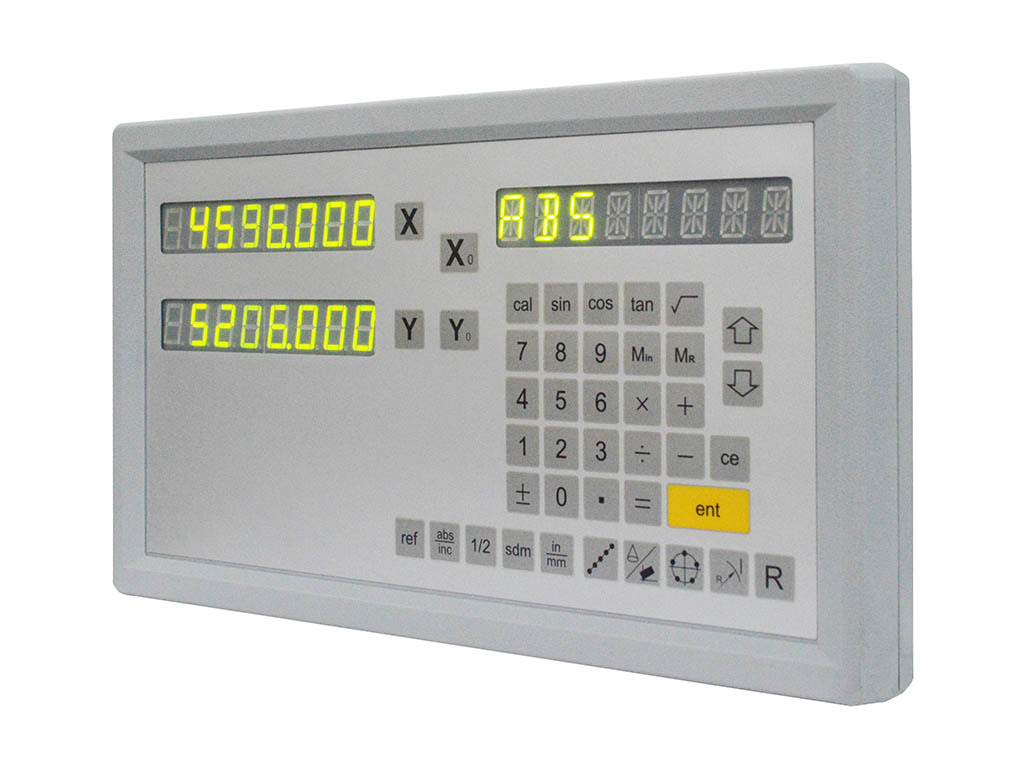

デジタル表示機能:
|
測定範囲 |
50mm～9999mm |
|
赤外線波長 |
880mm |
|
出力信号 |
10 ... |
|
解決 |
1um、5um、0.5um、0.1um |
|
環境温度 |
-10〜45℃ |
|
湿度 |
<95% |
|
a. リーダーヘッドはボールベアリングを採用し、高感度と長寿命で位置決めとガイドを行います。 |
|
|
b. 高精度の測定基準として計測格子を採用する。 |
|
|
c. 信頼性の高い性能を持ち、設置に便利な密閉構造。 |
|
|
d. 精密格子ガラスは、高精度測定のためのリニアエンコーダを保証します。 |
|
|
e. 個別化されたコンポーネントにより、リニアエンコーダの設置、保守、修理が容易になります。 |
|
梱包と配送
単一パッケージサイズ: 36x26x16 cm
パッケージタイプ: カートンボックス
正味重量: 2 kg
配達：
| 量 | 1-10 | 11-50 | 51-100 | ＞100 |
| 推定所要時間（日） | 3 | 5 | 7 | 15 |
超低温上昇変圧器
Easson のすべてのデジタル読み出し電源はリニア電源トランスおよび電源フィルターを使用しており、これにより当社の製品はノイズ耐性および EMC の基準を満たすことができます。
ES DRO 内部の総発熱量を減らして長寿命化を図ります。非常に高い透磁率の鉄心で構成された超低温上昇変圧器を使用し、実質的に温度上昇を 5℃ 程度に抑えます。

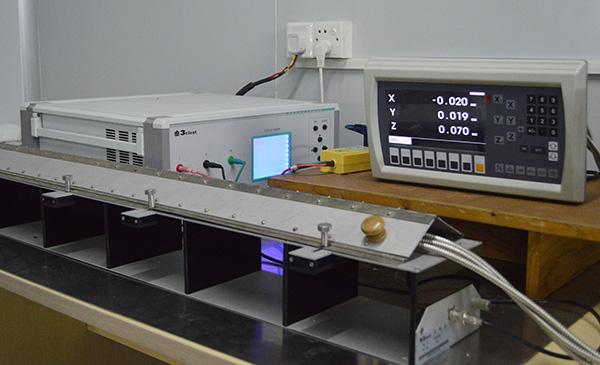

EMC試験装置
すべての Easson DRO 製品が標準 EMC 標準仕様に合格できることを確認するために、当社には EMC テスト ESD 耐性テスターの完全なセットがあります。
Easson DRO は、以下のとおり、電磁両立性 (EMC) の関連規格に準拠しています。
IEC61000-4-2 / GB / T 17799-2: 静電放電耐性（接触放電6000V、空中放電8000V）
IEC61000-4-4 / GB / T 17799-4: 電気的高速過渡バースト耐性（パルス振幅2000V）
IEC61000-4-5 / GB / T 17799-5: 雷サージ耐性（重畳パルス電圧ピーク2000V）
技術仕様
| モデル番号 | EA-926 | ||
| 軸番号 | 2軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号入力 | 10 ... | ||
| 電圧範囲 | AC110V - 220V / 50Hz - 60Hz | ||
| 正味重量（kg） | 2 | ||
|
入力周波数 |
2MBHz | ||
| 操作キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 2 つのリニア エンコーダ | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 |
||
基本的なパラメータは以下の通りです。
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロ |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| スムーズな「R」機能 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |
ESシリーズDROの高度な機能：非線形誤差補正
フライス盤の高度な機能

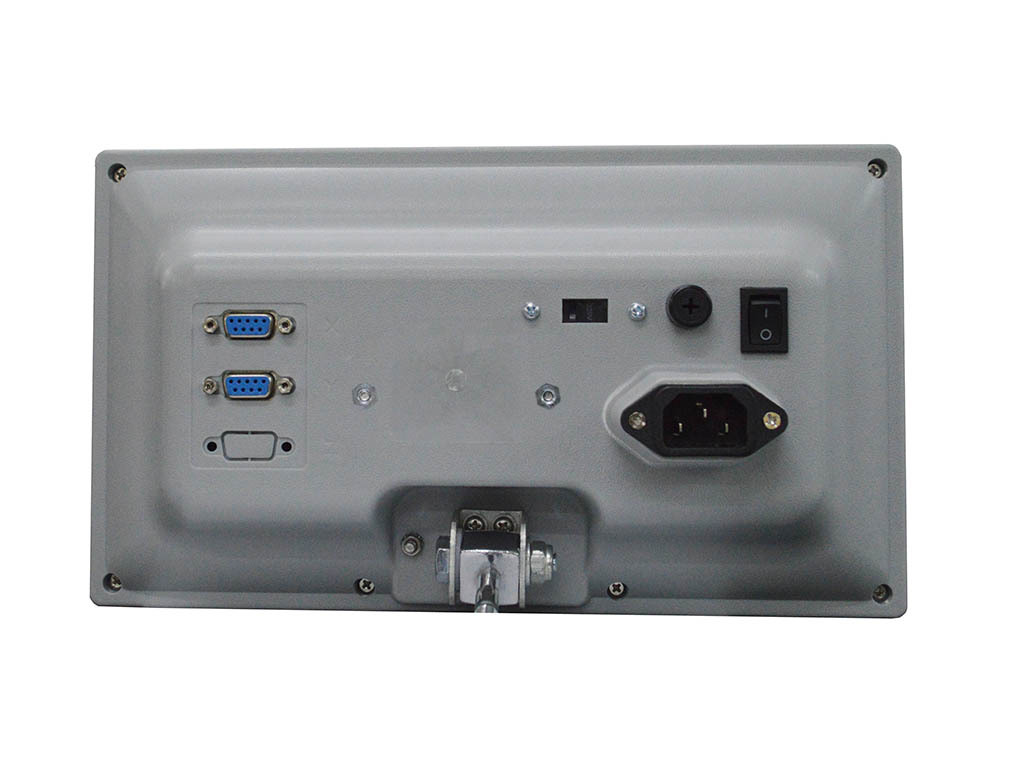

コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 | 赤 | 緑 | 茶色 |
