| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | EA-926 |
| 最小注文数量： | 1セット |
|---|---|
| パッケージの詳細: | カートン |
| 納期： | 3営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 1か月あたり1000セット |
製品導入

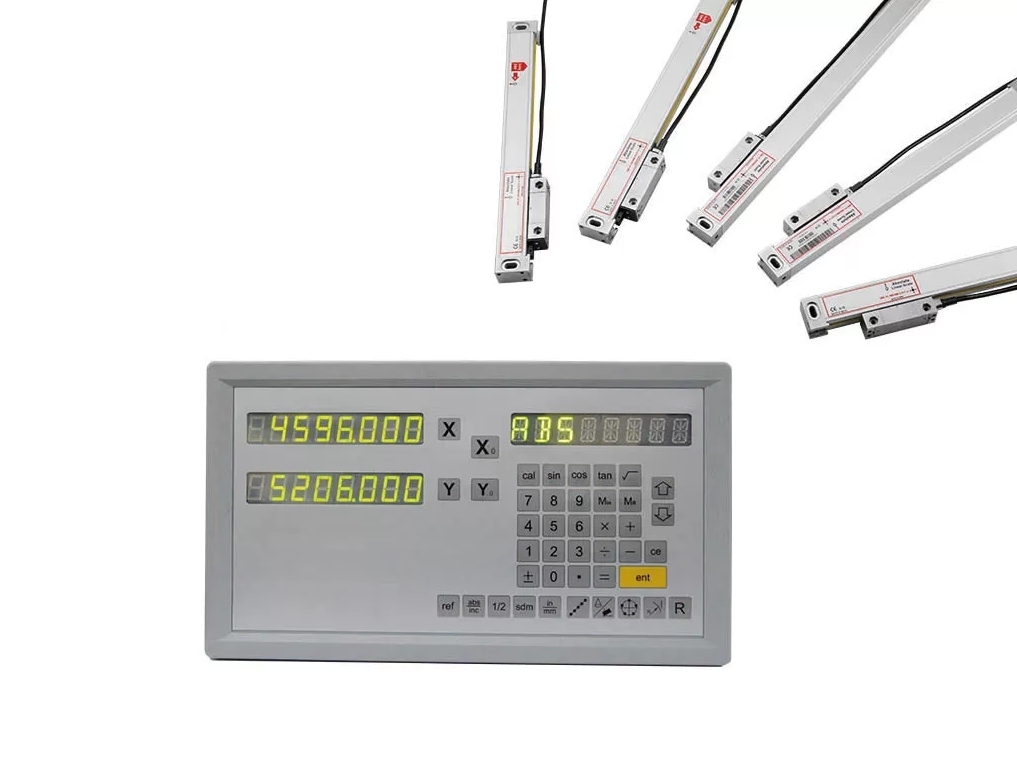

EA シリーズは、Easson 社の最新のオールインワン機能デジタル読み出しシステムです。フライス盤、旋盤、ボーリング盤などの手動工作機械用の実用的で多機能な光学ガラススケール デジタル ディスプレイです。
設計は完全な機能と高品質を確保し、最も合理的なソリューションを使用して価格を下げ、製品の競争力を向上させることを目的としています。
ES シリーズ DRO の機能:
高いノイズ耐性と（EMC）設計
電源の弱い場所でも適応可能
高耐久性スイッチメンブレン
超低温上昇変圧器
最先端の電子技術
高度なSMT生産技術
高度な統合によりパフォーマンスが安定
軽いタッチボタンの寿命は100000回以上
超低温上昇変圧器
EMC試験装置
すべての Easson DRO 製品が標準 EMC 標準仕様に合格できることを確認するために、当社には EMC テスト ESD 耐性テスターの完全なセットがあります。
Easson DRO は、以下のとおり、電磁両立性 (EMC) の関連規格に準拠しています。
IEC61000-4-2 / GB / T 17799-2: 静電放電耐性（接触放電6000V、空中放電8000V）
IEC61000-4-4 / GB / T 17799-4: 電気的高速過渡バースト耐性（パルス振幅2000V）
IEC61000-4-5 / GB / T 17799-5: 雷サージ耐性（重畳パルス電圧ピーク2000V）
老化試験
。すべての Easson デジタル読み出しシステムでは、3 軸信号発生器カウントを使用してエージング テストを実行し、すべてのカウント読み取りが正しいことを確認し、QC 手順の前に 72 時間の高温テストと負荷テストを実行する必要があります。

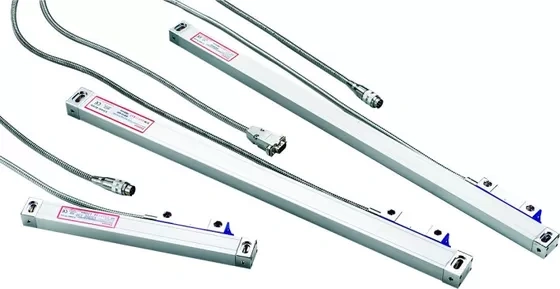

Easson 光学リニア スケールのリーダー ヘッドは、組み立て前に電源を入れて 72 時間のエージング テストを実施し、すべてのリニア スケールの品質が信頼できることを確認する必要があります。
技術仕様
| モデル | EA-926 | ||
| 軸番号 | 2軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号入力 | 10 ... | ||
| 電源 | AC110V - 220V / 50Hz - 60Hz | ||
| 正味重量（kg） | 2 | ||
|
入力周波数 |
2MBHz | ||
| 操作キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 2 つのリニア エンコーダ | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 |
||
基本的なパラメータは以下の通りです。
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロ |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| スムーズな「R」機能 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |

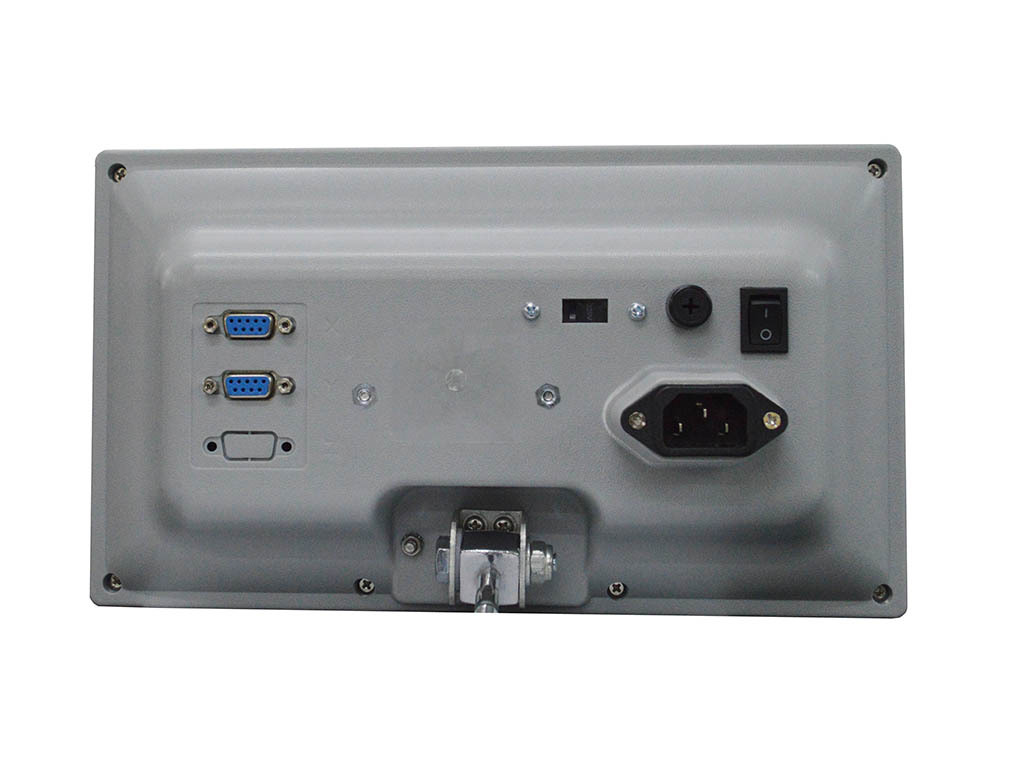

コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 | 赤 | 緑 | 茶色 |
