| 名前： | フライス盤用 2 軸デジタル表示 | キーワード： | ミルデジタル読み出しキット |
|---|---|---|---|
| 応用： | フライス盤、旋盤、グラインダー、ボーリング、ワイヤーカット | モデル： | ES-14 |
| 解決： | 1µm、5µm | 重さ： | 2.5kg |
| 力： | 110V / 220V | 出力信号: | A Qual B ( TTL ) |
製品導入

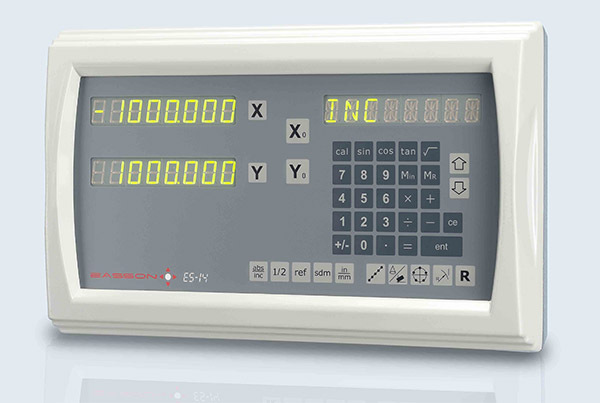

ES-14 2 軸デジタル読み出しキャビネットは、Easson のオールインワン機能ユニットで、2009 年にリリースされました。このモデルでは、ユーザーはセットアップ プロセス中に、必要な特定のアプリケーション (フライス加工、旋盤加工、ボーリング、ドリリング、研削、ワイヤー切断など) を直接選択できます。ES-14 シリーズは CE 認証を取得しており、総合品質管理 (TQM) 基準に基づいて製造されています。さらに、その電子 PCB は RoHS 規制に準拠しています。
ES-14 高耐久スイッチメンブレン
Autotex は ES シリーズのキー膜として使用されており、最も一般的に使用される工業用溶剤に対する優れた耐薬品性と優れたスイッチ寿命を提供し、スイッチ寿命は 100,000 回と予想されます。
スイッチ電源ユニットの利点：
1. 高効率: スイッチング電源は、熱として放出される電力が少量のみであるため、非常に効率的です。この効率は、電源のオン/オフを高速に切り替えて電力出力を調整する方法によるものです。
2. コンパクトなサイズ: これらの電源は高周波動作のため、通常、トランスベースの電源よりも小型で軽量であり、コンポーネントの小型化が可能です。
3. 広い入力電圧範囲: より広い範囲の入力電圧に対応できるため、さまざまな国際アプリケーションに適しています。
4. 調整可能な出力電圧: スイッチング電源の出力電圧は簡単に調整でき、厳密に制御できるため、正確な電圧条件を必要とするデバイスに役立ちます。
5. コスト効率が高い: 一般的に、軽量でサイズが小さいため、製造と出荷にかかるコストが低くなります。
6. 応答時間の短縮: スイッチング電源は負荷条件の変化に迅速に応答するため、電源管理および保護システムでは重要になります。
EMCテスト
すべての Easson DRO 製品が標準 EMC 標準仕様に合格できることを確認するために、当社には EMC テスト ESD 耐性テスターの完全なセットがあります。
老化テスト
製品の老化テストを実施する目的は、長期間にわたり、しかしより短い時間枠内で、材料または電子デバイスに対するさまざまなストレス要因の長期的な影響をシミュレートすることです。このテストは、製品が予想されるライフサイクル全体にわたってどのように機能するかを評価するのに役立ちます。
技術仕様
| モデル番号 | ES-14 | ||
| 軸番号 | 2軸 | ||
| 軸表示 | 0.1 μm、0.5μm、1μm、5μm | ||
| 信号入力 | A / B直交信号 | ||
| 電圧範囲 | AC110V - 220V / 50Hz - 60Hz | ||
| 重量（kg） | 3.5 | ||
|
入力周波数 |
2MBHz | ||
| キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||

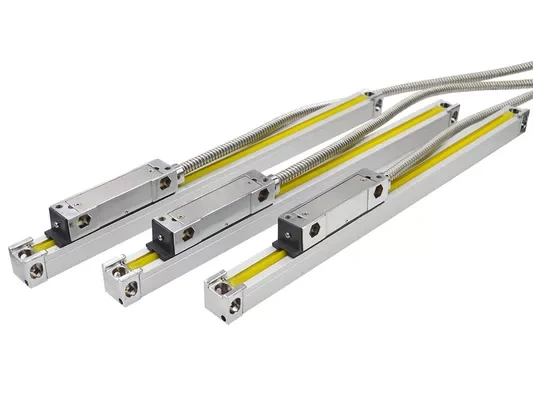

| 入力 | 2 個または 3 個のリニアエンコーダ | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
基本的なパラメータは以下の通りです:
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 各軸の半径/直径 |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロをクリア |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| スムーズな「R」機能 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |
コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 |
よくある質問
1. 私たちは誰ですか?
Easson は 20 年以上にわたり精密測定機器の設計と製造に携わっており、CNC ビデオ測定システム、光学プロファイル プロジェクター、デジタル読み出しシステム (DRO)、リニア エンコーダ ガラス スケールを専門としています。
2. 品質をどのように保証できますか?
当社は、20 年以上にわたり、中国の工場に総合品質管理 (TQM) システムを導入しています。生産プロセスと品質記録、労働訓練、製品の老化テストなどを厳格に管理しています。これらすべては、すべての生産プロセスを通じて常に品質保証が実施されるようにするためです。
3. 配達時間
海上輸送の注文は通常、注文確認を受け取ってから 30 日後ですが、航空輸送の少量はいつでも出荷可能です。
4. 支払条件
A: 通常は 100% T/T 支払いを受け付けますが、その他の支払い条件については、お気軽にお問い合わせください。
