| 名前： | 自動測定機 | キーワード： | 自動計測システム |
|---|---|---|---|
| 測定精度: | (2+L/150)μm | 測定旅行: | 600x500x300mm |
| CCD: | 高解像度 1/2'' CMOS カメラ | エンコーダ解像度: | 0.01μm絶対スケール |
| 操作モデル: | 自動 | 再現性: | ±2μm |

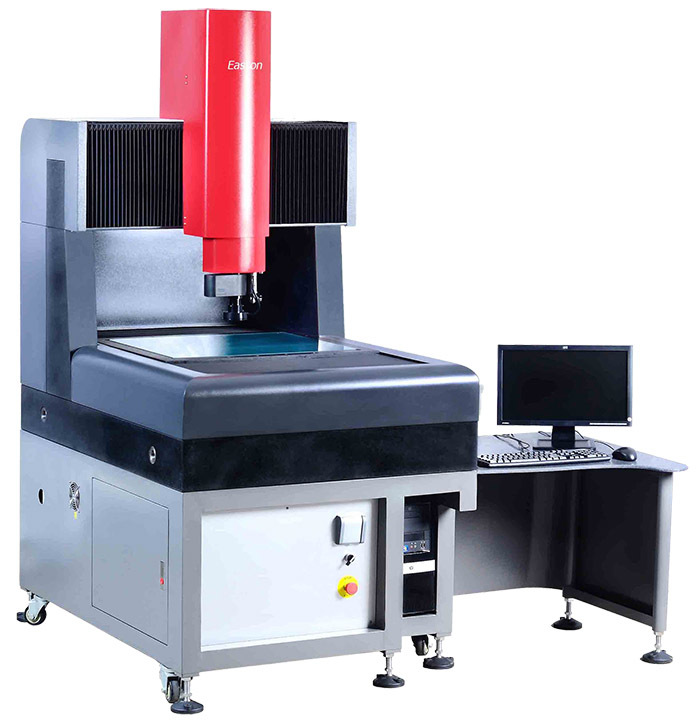

製品導入
SPARTAN シリーズ ビジョン測定システムは、大規模な反復測定タスク向けに特別に設計されており、高速で効率的、かつ堅牢な機能を提供します。SP シリーズの 3 つの軸は、業界でその信頼性が広く認められている Easson AC サーボ モーター システムを採用しており、高速で信頼性の高い測定を保証します。
航空宇宙、携帯電話、科学研究と教育、電子機器、ハードウェアとプラスチック、精密金属スタンピングプレート、スクリーン印刷プレート、アクリルプレート、LCPフィルム、PCBボード、LCDTFT、ガラスカバープレート、TP、超大型LCDのフレーム、ダイカット、バックライトモジュールグループのさまざまな寸法精度測定に広く使用されています。また、リバースエンジニアリンググラフィックR＆D、設計、図面編集、実験室検査などの補助測定にも使用されます。
技術仕様
| モデル | SP-3020 | SP-4030 | SP-6050 |
| 測定距離(mm) | 300x200x200 | 400x300x250 | 600x500x300 |
| 全体寸法（mm） | 1200x720x1600 | 1250x900x1600 | 1350x1000x1850 |
| 作業台ガラスサイズ(mm) | 339x239x10 | 439x339x12 | 648x548x18 |
| 重量（kg） | 280 | 410 | 1700 |
| テーブル最大荷重(kg) | 30 | 30 | 30 |
| 測定精度（μm） | 1.5+L/200 | 2+L/150 | |
| 再現性( μm ） | 2 | ||
| 倍率 | 光学倍率0.7-4.5倍、画像倍率20-125倍 | ||
| 軸表示解像度 | 0.00001mm（0.01μm） | ||
| 照明装置 | 2つのレーザー位置決めシステムを備えた8つのエリアの光源 | ||
| 運用モデル | 自動、マウス、ジョイスティック、キーボードによる制御 | ||
| レンズ | 自動ズーム、自動フォーカス光学同軸レンズ | ||
| ビジョンシステム | 高解像度SONY CMOSグローバルシャッターカメラ | ||
特徴
1.アブソリュートリニアスケールのX / Y / Zの3軸は独立して研究開発されており、最大0.01μmの分解能を備えています。
2. F3高精度クローズドループ自動ズームレンズ。
3. イーサネット伝送を使用するビジョン測定機の特別に設計されたモーション コントローラーは、効率的で信頼性の高いシステムであり、不安定な USB 伝送の欠点を解決できます。
4. 高解像度 1/2 インチ CMOS センサーを搭載した画像処理エンジンにより、画像が鮮明でにじみのない状態を保ちます。

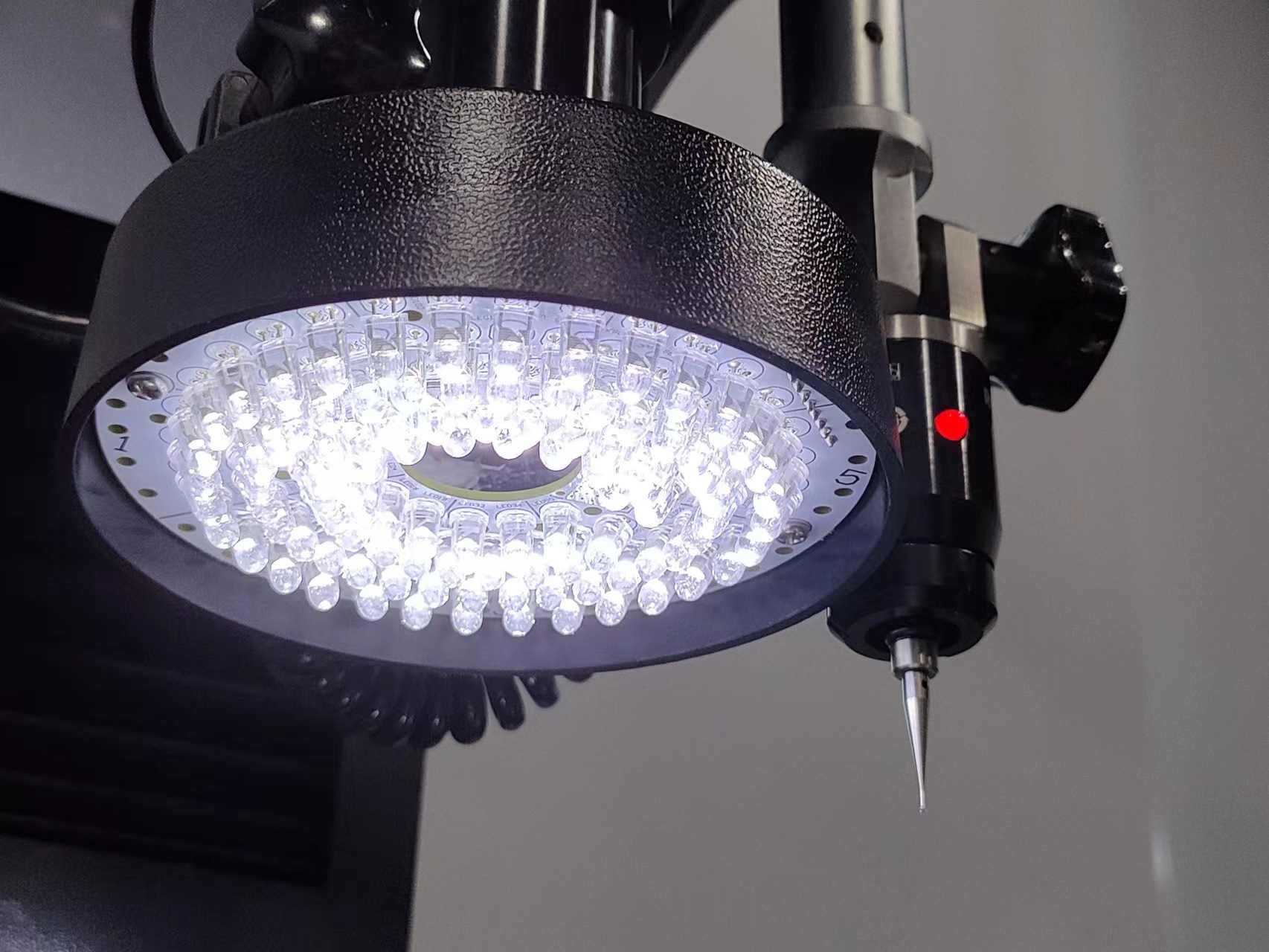

5. アップ光源は8つのエリアに分割された独立制御照明システムを採用し、発光素子には低減衰LEDを採用して寿命を延ばしています。
6. 独自に開発された多機能 2D および 3D 測定ソフトウェアにより、測定結果を DXF、Word、Excel、PDF などの形式で出力できます。
製品

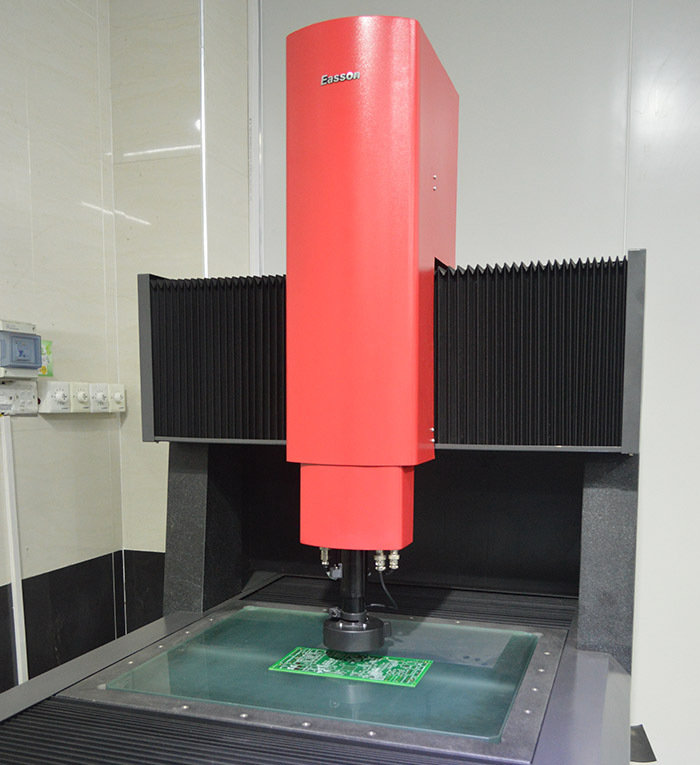

F3高精度クローズドループ自動ズームレンズ
イーソンのF3レンズによって開発・設計された高精度、高解像度のリングスケールと、完全な閉ループ位置フィードバックと組み合わせることで、
ギア伝達ギャップによって発生する画像の多重繰り返し誤差が排除され、全体的な測定の再現性が向上します。
SPARTAN シリーズの 3 軸は、業界で最も信頼性の高いシステムの 1 つとして認められている AC サーボ モーター システムを採用しており、高速で信頼性の高い測定を実現します。
さらに、リング格子スケールの解像度は前世代のズームレンズの20倍に向上しています。
21 ボリューム補正を注文する

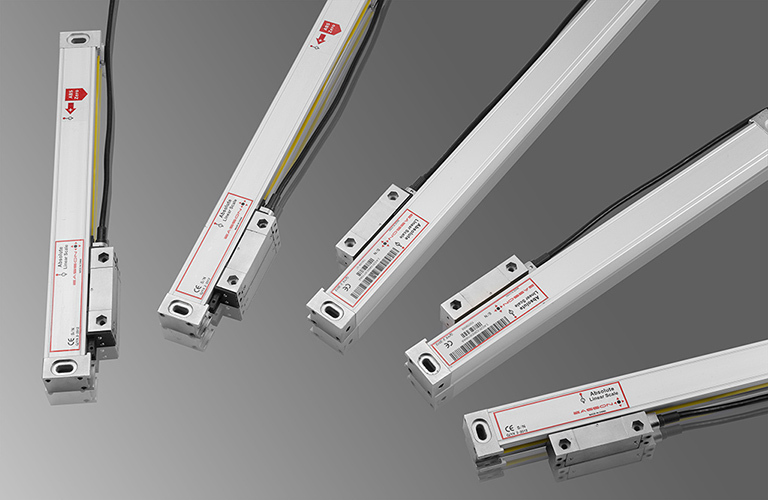

Easson Vision 測定機は、21 桁の容積補正機能を備えた AR シリーズ ネットワーク制御システムと併用され、超高速リニア エンコーダ読み取り機能と内蔵 EAD (絶対スケール デコーダ) を備え、AR シリーズ システムで当社の AS-80 高精度絶対スケールを使用できるため、高精度で高解像度の測定が可能になります。
2D / 3D M複数測定
Easson 3 シリーズのビジョン測定機は、英国 Renishaw の高精度タッチプローブと連携して、2D/3D の多重測定を行うことができます。プローブの 3D 測定は、イメージングシステムの 2D 測定と組み合わせることができます。同じ座標系を使用して、2D/3D 測定を完璧かつ簡単に組み合わせることができます。
