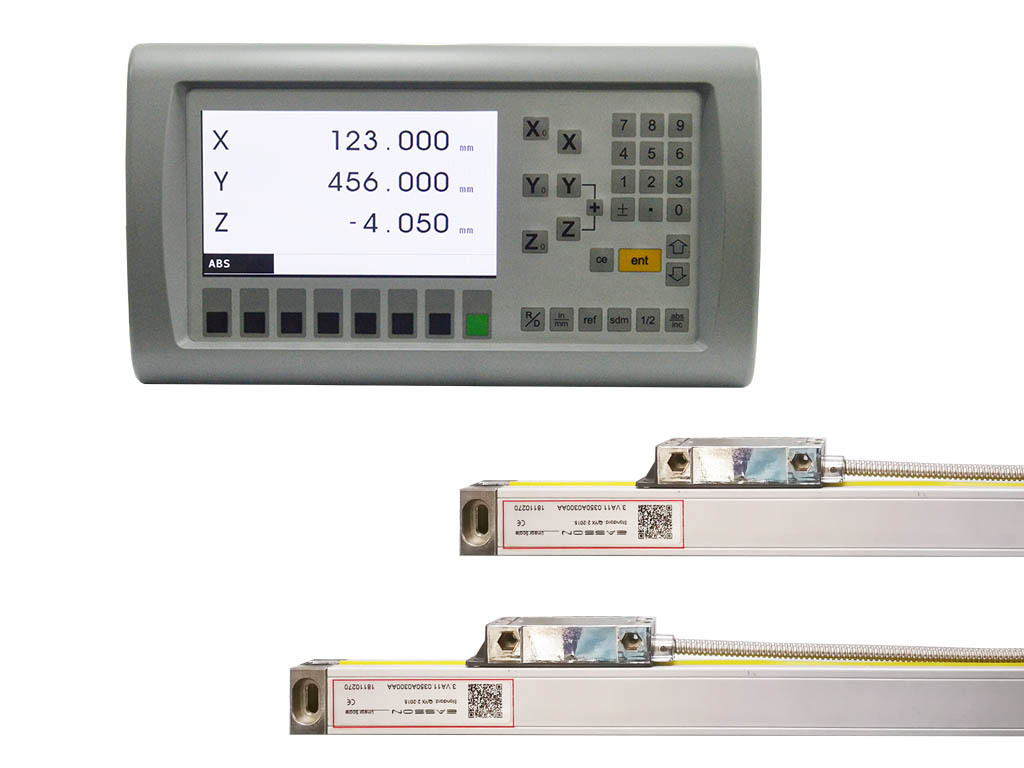

3軸Droキットグラインダーアブソリュートリニアエンコーダデジタル読み出し

製品説明

高度な光学測定システム

絶対線形スケールの原理

絶対線形スケールの格子スケールは、それぞれ絶対格子マスクと増分格子マスクの 2 つの格子マスクで構成されています。この 2 つのマスクの機能は次のとおりです。

アブソリュート グレーティング マスクは、グレーティング ガラス全体にわたって異なるマスク パターンを持ち、測定移動全体にわたって解像度は低くなりますが、一意の位置読み取り値が得られます。

インクリメンタル グレーティング マスクは、グレーティング ガラス全体にわたって同一の繰り返しマスク パターンであり、信号補間用の非常に安定した高品質の電子信号を提供し、非常に高い精度と解像度の位置読み取りを実現します。

絶対コーディング

当社のアブソリュート グレーティング マスクで使用されるすべてのアブソリュート コーディングは、Easson によって設計されており、100% 社内設計および知的財産であり、さまざまなアプリケーションの要件に合わせて設計および開発されています。

EC-1 は、Easson が絶対格子スケール用に設計した絶対コードです。ハイデンハインの 20mm 距離コードと比較して、エプソン EC-1 には次の利点があります。

1. ハイデンハインの距離コードは、20mm以内の小さなマークを距離信号トリガーとして使用する一種の「コード化マーク」ですが、EC-1は通常の0.82mm幅のREFマークを位置マークとして使用しているため、ハイデンハインよりも防塵性に優れ、誤読の可能性が低くなります。

2. EC-1 は、エラー検出が可能なデュアルコード組み合わせ設計を採用しているため、エラー検出および修正手順を簡単に組み込むことができます。

3. EC-1の検出移動距離は6.1〜12.1mmで、ハイデンハインの「Codified Mark」よりも短く、より使いやすいです。

製品仕様書

設置寸法

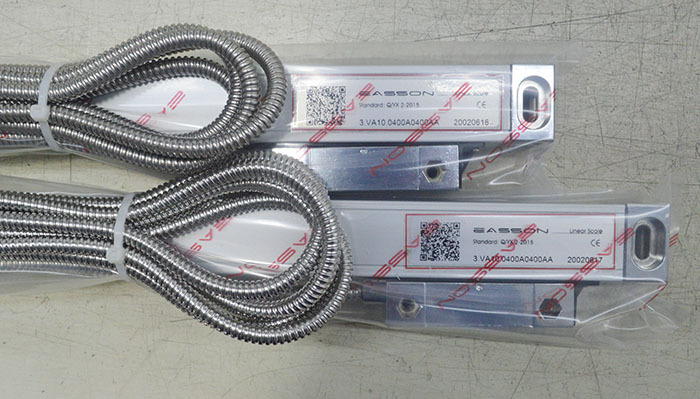

VA10 / VA 11 / VA 12 / VA 13 シリーズ

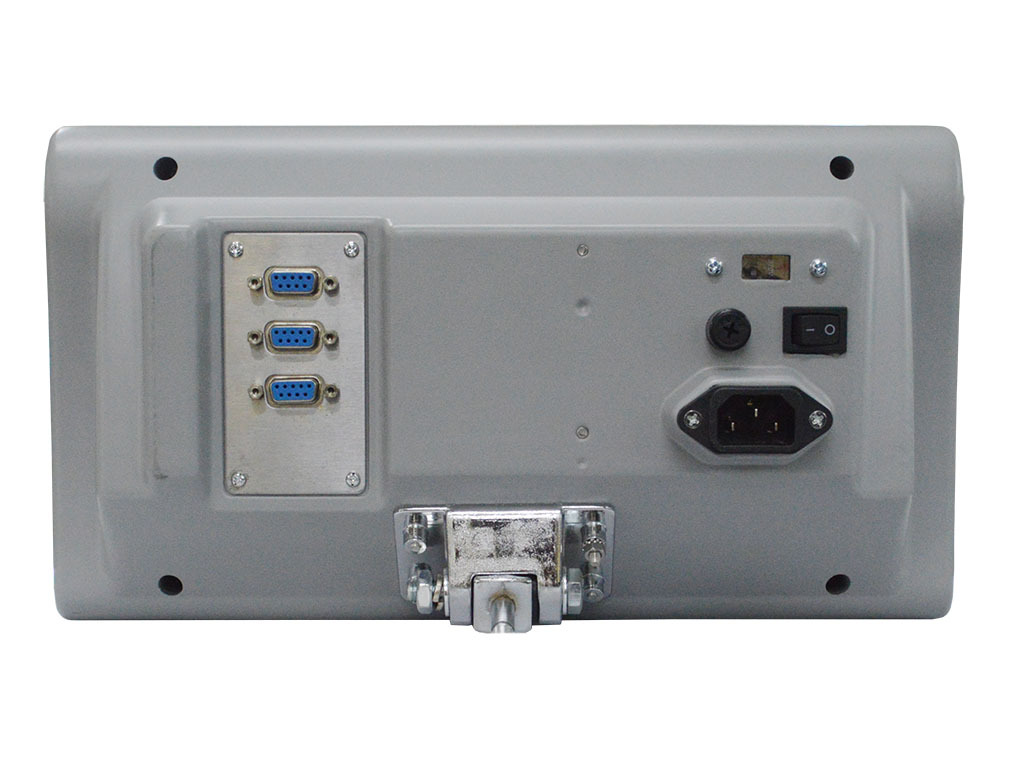

コネクタインターフェース

金メッキのピンにより接続不良や腐食を防止し、コネクタ内に小型の PCB を備えているため、VA シリーズ アブソリュート リニア スケールにレーザー補正データを組み込み、当社の LCD DRO に直接接続して、高い測定精度を確保できます。

DSUB9ピン

100%レーザー校正

すべてのガラス格子トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。
