| 名前： | アブソリュート光学エンコーダ | キーワード： | 絶対位置エンコーダ |
|---|---|---|---|
| シェル： | アルミニウム | 重さ： | 3キロ |
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 入力信号: | 10 ... |
| 保証： | 13ヶ月 | 電源： | 110V / 220V |
梱包と配送
単一パッケージサイズ: 40x26x18 cm
パッケージタイプ: カートンボックス
総重量: 3kg
配達：
| 量 | 1-10 | 11-50 | 51-100 | ＞100 |
| 推定時間 ( 日 ) | 3 | 8 | 15 | 交渉中 |
技術仕様

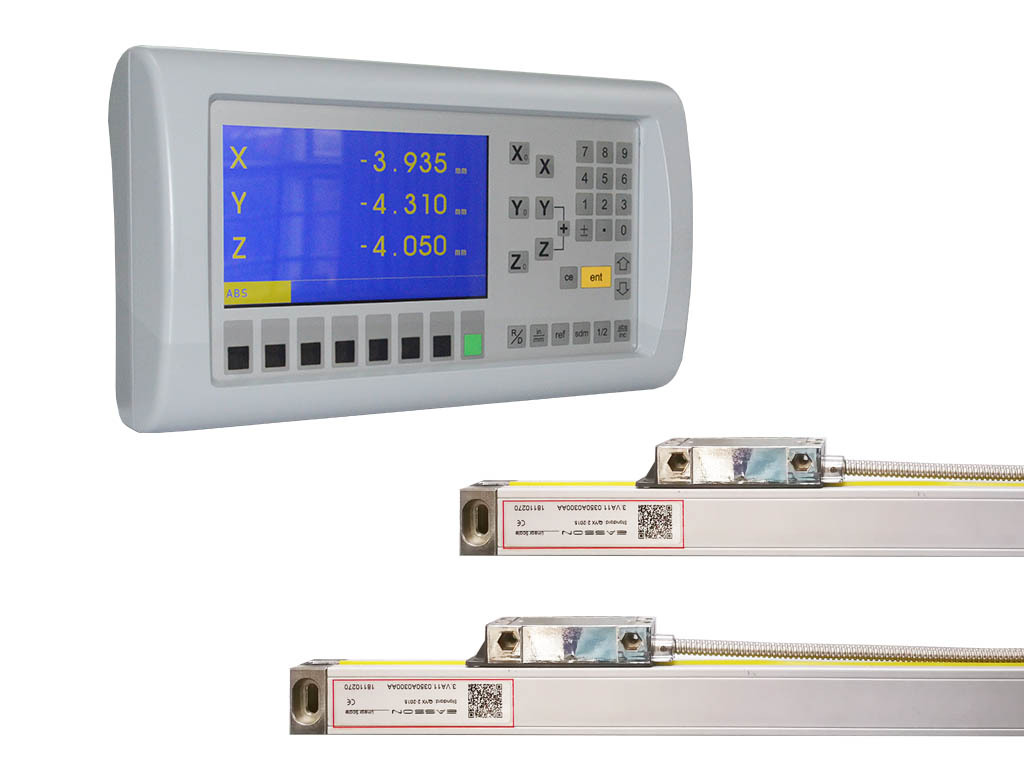

| タイプ | EA-927 | ||
| 軸 | 3軸 | ||
| 軸表示 | 0.1 μm、0.5μm、1μm、5μm | ||
| 信号入力 | TTL信号 | ||
| 電源 | 110ボルトまたは220ボルト | ||
| 重量（kg） | 2 | ||
|
最大入力 |
2MBHz | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 2つまたは3つの光学絶対スケール | ||
| 電磁両立性 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
EMC試験装置
すべての Easson Dro 製品が標準 EMC 仕様に合格できることを確認するために、当社では EMC テスト用の EMC テスト ESD 耐性テスターの完全なセットを用意しています。
Easson DRO は、以下のとおり、電磁両立性 (EMC) の関連規格に準拠しています。
IEC61000-4-2 / GB / T 17799-2: 静電放電耐性（接触放電6000V、空中放電8000V）
IEC61000-4-4 / GB / T 17799-4: 電気的高速過渡バースト耐性（パルス振幅2000V）
IEC61000-4-5 / GB / T 17799-5: 雷サージ耐性（重畳パルス電圧ピーク2000V）
Easson Digital の読み出し電源はリニア電源トランスおよび電源フィルターを使用しており、これにより当社の製品はノイズ耐性および EMC の基準を満たすことができます。
ES DRO 内部の総発熱量を減らして長寿命化を図ります。非常に高い透磁率の鉄心で構成された超低温上昇変圧器を使用し、実質的に温度上昇を 5℃ 程度に抑えます。

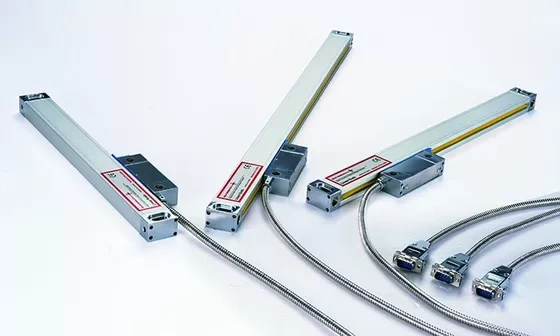

リニアエンコーダ製品仕様
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 長さごとに50mm毎の仕様 | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 長さ100mm毎の仕様 | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 | 赤 | 緑 | 茶色 |
よくある質問
1. 私たちは誰ですか?
Easson は、精密測定機器の設計と製造を行うメーカーです。ビジョン測定システム、光学プロファイル プロジェクター、デジタル読み出しシステム (DRO)、リニア エンコーダ ガラス スケールなどです。
2. 品質をどのように保証できますか?
当社は、20 年以上にわたり、中国の工場に総合品質管理 (TQM) システムを導入しています。生産プロセスと品質記録、労働訓練、製品の老化テストなどを厳格に管理しています。これらすべては、すべての生産プロセスを通じて常に品質保証が実施されるようにするためです。
3: OEMカスタマイズサービスを受け入れましたか?
もちろん、標準製品だけではなく、ご注文数量に応じてお客様のご要望に合わせたカスタマイズ製品もご提供可能です。
4: 御社では主に何を生産していますか?
A: 主にビジョン測定機、光学プロファイルプロジェクター、デジタル読み出しシステム（カウンター）、リニアエンコーダガラススケール、CNCリニアスケールを製造しています。
5: Easson のインクリメンタル リニア エンコーダとアブソリュート リニア エンコーダをどのように識別できますか?
まず、スケール本体に製品コード ラベルが貼られています。さらに、絶対スケールには、絶対線形スケールであることを示す ABS ゼロ ラベルが追加されています。次に、絶対スケールには、高精度測定のための非線形補正データを保存できるコネクタ内の小さな PCB があります。
6: リニアエンコーダスケールはどのくらいの長さまで製造できますか?
A: これまでは最大3000mm長のガラススケールでした。
