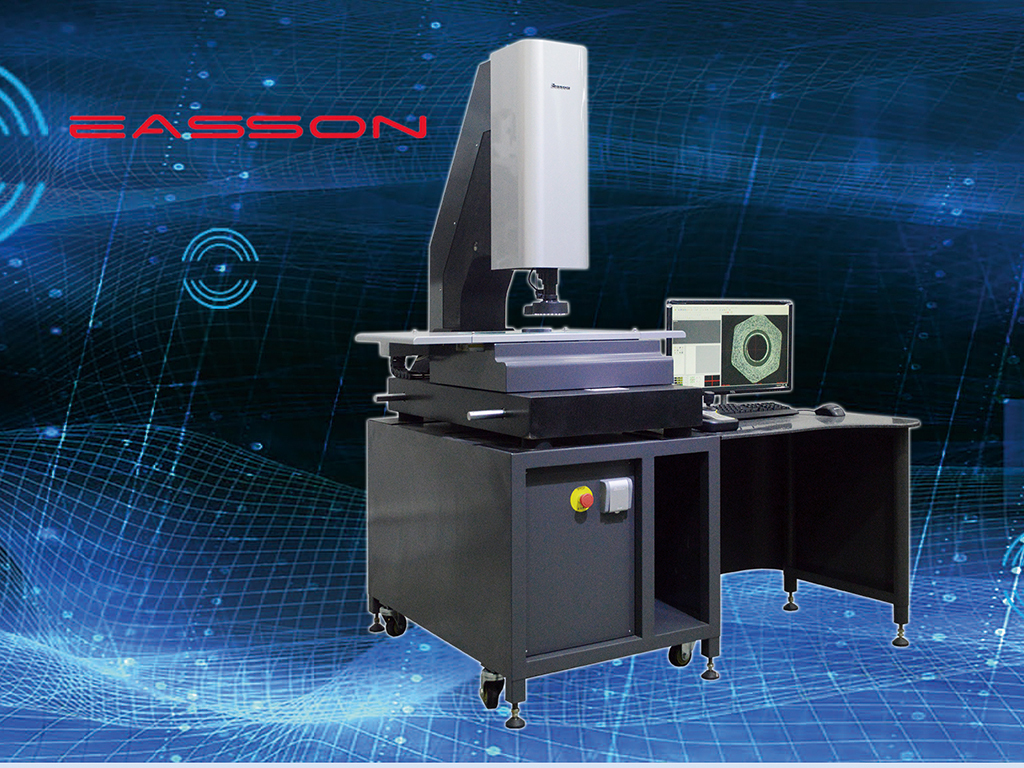

400x300x250mm Easson Vision ビデオ光学測定装置

400x300x250mm Easson Vision ビデオ光学測定装置

説明
名前: CNC測定 キーワード: CNC測定システム
正確さ: (1.5+L/200)um 測定旅行: 400x300x250mm
CCDカメラ: 高解像度ソニーCMOSカメラ ディスプレー解像度: 0.01 μm絶対スケール
操作モデル: 自動 再現性: ±2μm
  • 400x300x250mm Easson Vision ビデオ光学測定装置
  • 400x300x250mm Easson Vision ビデオ光学測定装置
  • 400x300x250mm Easson Vision ビデオ光学測定装置
  • 400x300x250mm Easson Vision ビデオ光学測定装置
  • 400x300x250mm Easson Vision ビデオ光学測定装置

説明

検査用高精度自動光学ビジョンビデオ測定機

製品導入


ビジョン測定システムは、自動エッジ検出、アライメント、フォーカス、測定合成、画像処理、人工知能機能などのマシンビジョン技術を活用しています。これらのシステムには、ポイントツーポイント自動測定、CNC 位置自動測定、バッチ測定自動学習などの高度な機能が搭載されています。さらに、画像マップベースのターゲットガイダンスや包括的なイーグルアイズームなどの機能も提供しており、さまざまなアプリケーションでの有効性と効率性を高めています。

マシンの特徴:

  • コンパクトな自動画像測定装置。経済的な一般視覚測定方式
  • さまざまな測定センサーへの高い適応性、柔軟なアプリケーションシナリオ
  • 優れた画像処理および光学システム、強力な2D測定ソフトウェア
  • 測定データはWord、Excel、AutoCADにインポート可能
  • 柱と土台は高精度の00グレードの花崗岩構造で作られており、安定性と信頼性に優れています。

AR ネットワーク制御システムの機能:

  • 専用プロセッサ(ASP)を採用し、電子回路や部品点数を大幅に削減し、信頼性を向上しました。
  • 単一基板構造を採用し、配線数を大幅に削減し信頼性を向上しました。
  • 高速、省エネ、高精度の完全閉ループ AC サーボ制御システム。最大 1 μm の位置決め精度を実現し、測定の再現性に影響を与える可能性のある要因を最小限に抑えます。
  • 21 桁の高精度幾何学ステレオ空間誤差補正。

技術仕様


モデルタイプ AT-3020 AT-4030
測定距離(mm) 300×200×200 400×300×250
寸法(mm) 1200×720×1600 1250×900×1600
作業台ガラスサイズ(mm) 339 x 239 x 10 439 x 339 x 12
重量(kg) 280 460
テーブル最大荷重(kg) 30 30
測定精度(μm) 1.5+L/200
再現性 2μm
倍率 光学倍率0.7-4.5倍、画像倍率20-125倍
軸表示解像度 0.00001mm(0.01μm)
照明装置 2つのレーザー位置決めシステムを備えた8つのエリアの光源
手術 マウス、ジョイスティック、キーボードによる自動制御
レンズ 自動ズーム、自動フォーカス光学同軸レンズ
ビジョンシステム 高解像度 1/2'' CMOS グローバルシャッターカメラ

特徴


1.アブソリュートリニアスケールのX、Y、Z軸は独立して研究開発されており、最大解像度は0.01 μm。

2. F3高精度クローズドループ自動ズームレンズ。

3. イーサネット伝送を使用するビジョン測定機の特別に設計されたモーション コントローラーは、効率的で信頼性の高いシステムであり、不安定な USB 伝送の欠点を解決できます。

4. 高解像度 1/2 インチ CMOS センサーを搭載した画像処理エンジンにより、画像が鮮明でにじみのない状態を保ちます。

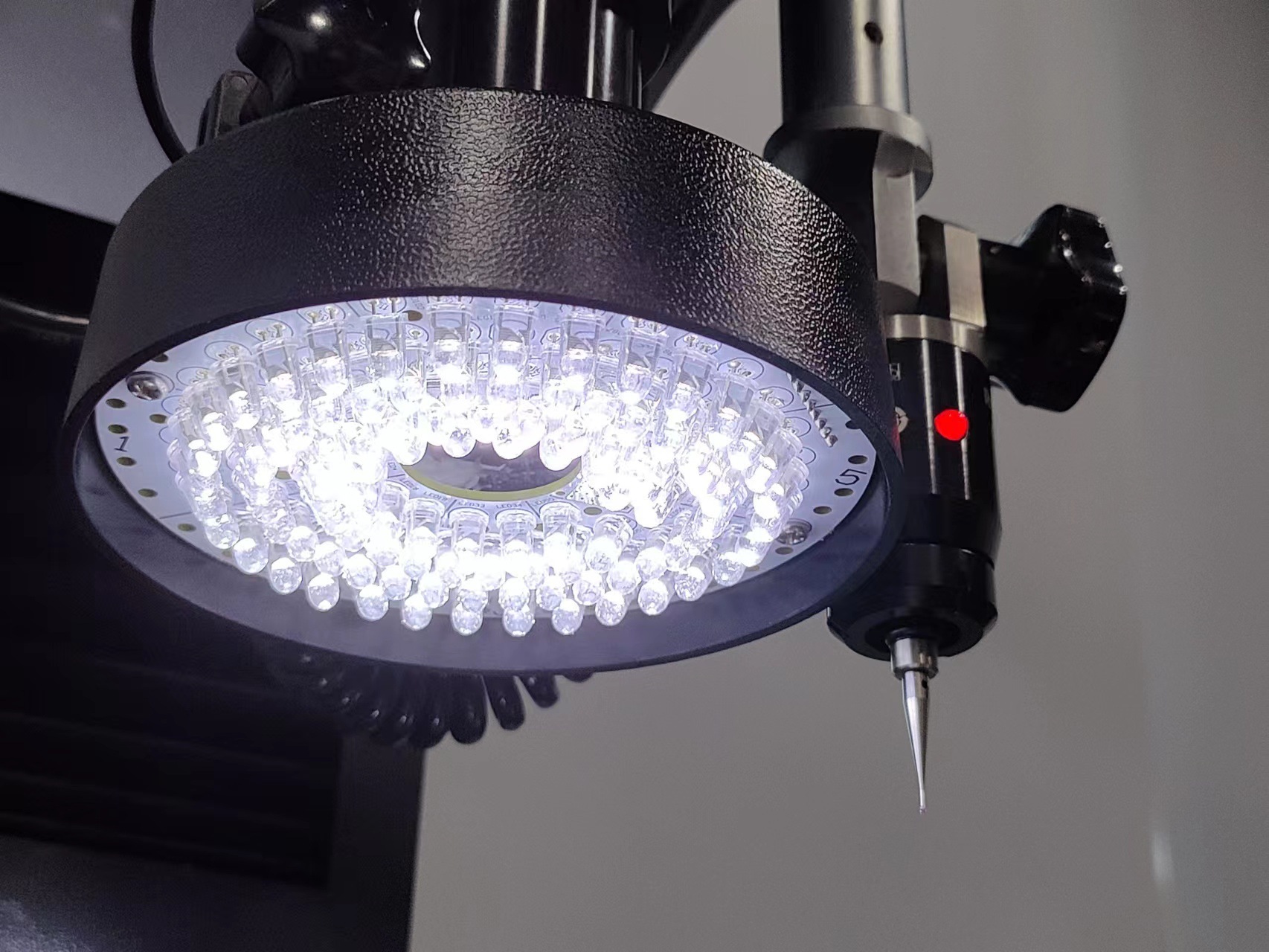

5. アップ光源は8つのエリアに分割された独立制御照明システムを採用し、発光素子には低減衰LEDを採用して寿命を延ばしています。

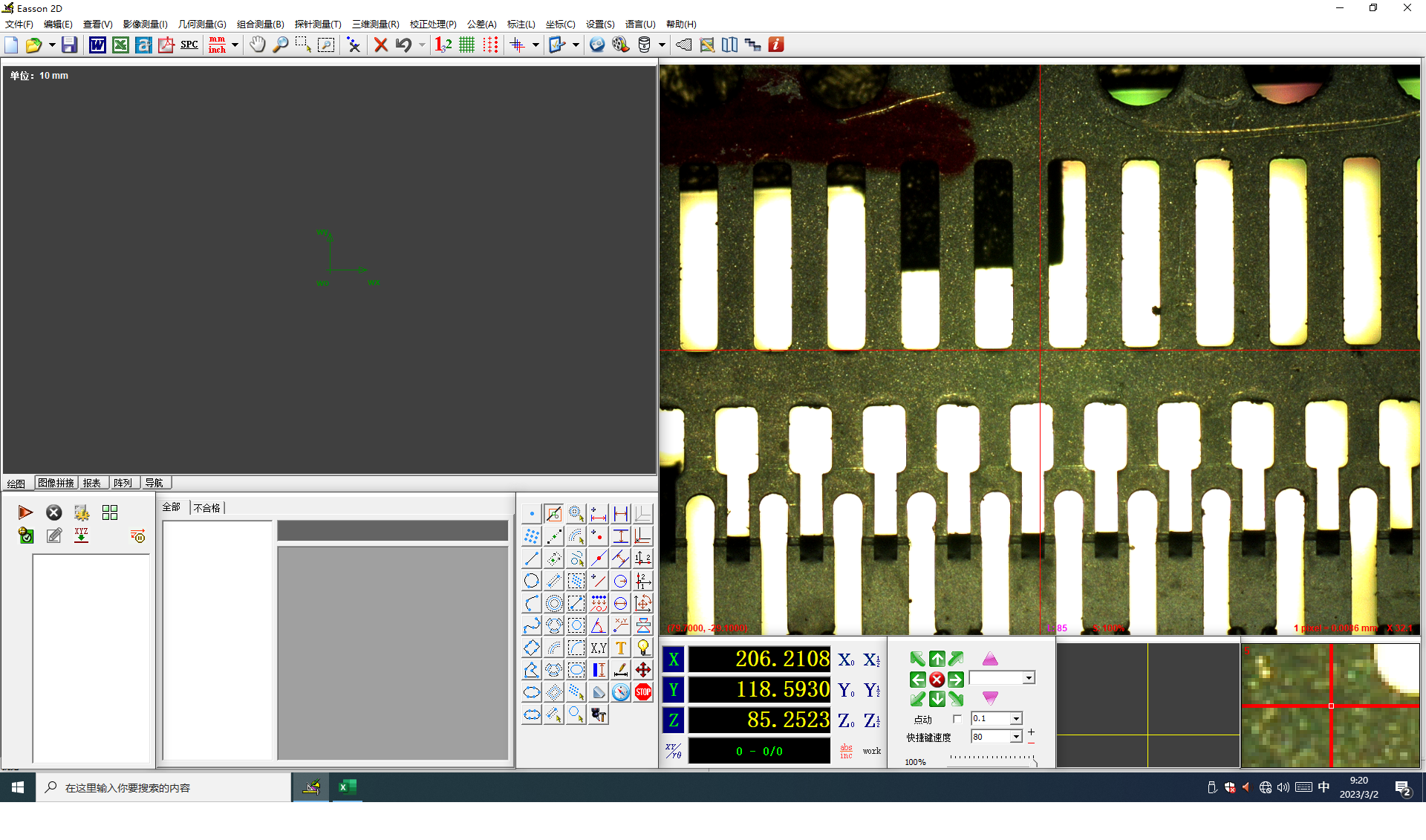

6. 独自に開発された多機能 2D および 3D 測定ソフトウェアにより、測定結果を DXF、Word、Excel、PDF などの形式で出力できます。

7. 機械は生産ラインで24時間検査を継続できます。

8. 3軸精密リニアガイド、精密駆動システム、CNC制御システム。

9. 高精度、高安定性を備えた精密花崗岩機械本体。

10. 作業中の挟み込みを防止するための機械作業台の新構造

F3高精度クローズドループ自動ズームレンズ


400x300x250mm Easson Vision Video Optical Measuring Equipment 0

特徴:

  1. 300万画素の高解像度レンズ
  2. 完全な閉ループサーボ制御により、ギア伝達ギャップがなくなり、機械の再現性が大幅に向上します。
  3. 完全な閉ループ位置フィードバックのために、当社が F3 レンズ用に特別に開発・設計した高精度・高解像度のリング状格子定規を採用しています。
  4. F3 レンズには同軸光源が付属しており、深穴測定時の暗さの問題を解決します。
  5. 完全自動フォーカスのための完全閉ループサーボ位置フィードバック

21 ボリューム補正を注文する


400x300x250mm Easson Vision Video Optical Measuring Equipment 1

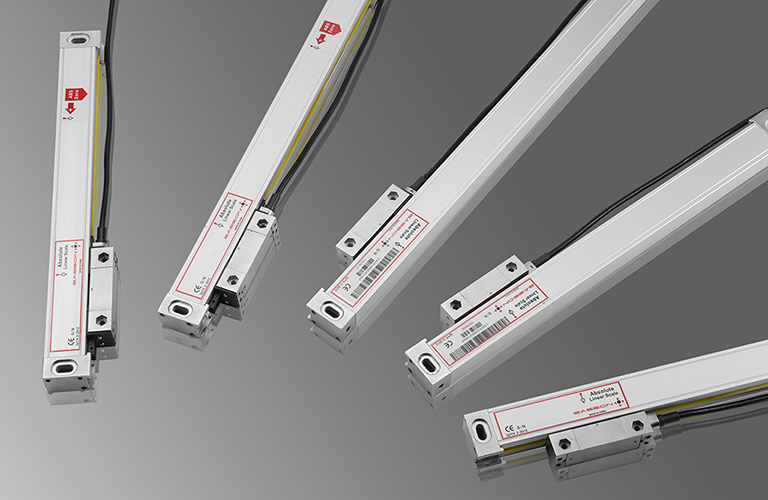

Easson Vision 測定機は、21 桁の容積補正機能、超高速リニア エンコーダ読み取り機能、内蔵 EAD (絶対コード デコーダ) を備えた AR シリーズ ネットワーク制御システムと併用され、AR シリーズ システムで当社の AS-80 高精度絶対スケールを使用できるため、高精度で高解像度の測定が可能になります。

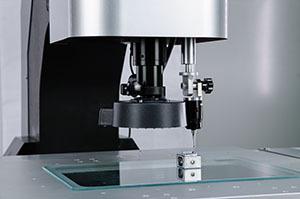

2D / 3D マルチ測定


400x300x250mm Easson Vision Video Optical Measuring Equipment 2

Easson 3 シリーズのビジョン測定機は、英国 Renishaw の高精度タッチプローブと連携して、2D/3D の多重測定を行うことができます。プローブの 3D 測定は、イメージングシステムの 2D 測定と組み合わせることができます。同じ座標系を使用して、2D/3D 測定を完璧かつ簡単に組み合わせることができます。

400x300x250mm Easson Vision Video Optical Measuring Equipment 3

400x300x250mm Easson Vision Video Optical Measuring Equipment 4

Easson Measurement Technology Ltd. は 1995 年に設立され、精密測定機器の設計と製造を行っているメーカーです。「常に品質、技術、革新に注力する」というポリシーのもと、優れた製品を最もリーズナブルな価格でお客様に提供しています。
