| 名前： | 光学測定システム | キーワード： | 工業検査用光学測定システム |
|---|---|---|---|
| 正確さ： | (1.5+L/200)µm | 応用： | 携帯電話、金型、金属、プラスチック、電子機器 |
| 動作モード： | マニュアル | 解決： | 0.01ミクロン |
| 作業台サイズ: | 420x250mm | 測定範囲: | 250x150x150mm |

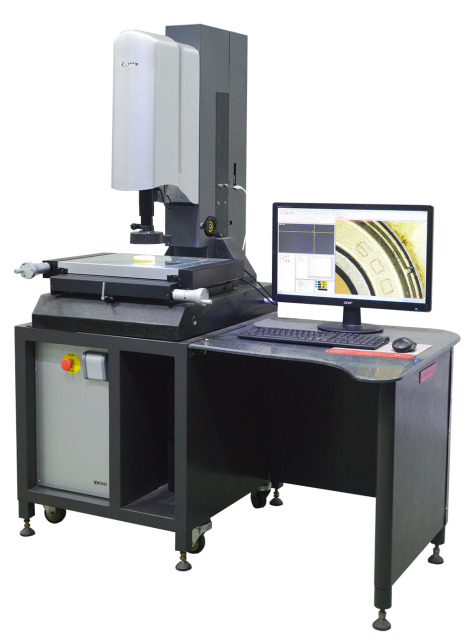

製品導入
ビジョン測定機は、機械、光学、電子部品を組み合わせた、正確で効率的な長さ測定機器です。
これらは、さまざまな機械、機器、計測ツールの寸法精度を測定するために広く使用されています。一般的な用途には、主に 2D 測定による、研究室、電子機器、ハードウェアとプラスチック、金属スタンピング、PCB ボード、LCD、金型、携帯電話部品での使用が含まれます。また、測定、検査、較正、リバース エンジニアリングの目的で 3D 視覚測定システムとして使用することもできます。
技術仕様
| モデル | 2515 | 3020 | 4030 |
| 測定範囲(mm) | 250×150×150 | 300x200x200 | 400x300x250 |
| 全体寸法（mm） | 1000×600×1400 | 1200x720x1600 | 1200x720x1600 |
| 作業台ガラスサイズ(mm) | 289x189x10 | 339x239x10 | 439x339x12 |
| 重量（kg） | 170 | 280 | 410 |
| テーブル最大荷重(kg) | 20 | 20 | 20 |
| 測定精度（μm） | 1.5+L/200 | ||
| 繰り返し精度(mm) | 0.002 | ||
| 倍率 | 光学倍率0.7-4.5倍、画像倍率20-125倍 | ||
| 軸表示解像度 | 0.00001mm（0.01μm） | ||
| 照明装置 | 2つのレーザー位置決めシステムを備えた8つのエリアの光源 | ||
| LEDコールドダウン光源、透過光、集光レンズにより平行光照射を実現 | |||
| 運用モデル | XY軸手動、Z軸自動 | ||
| レンズ | 自動ズーム、自動フォーカス光学同軸レンズ | ||
| ビジョンシステム | 高解像度 1/2'' CMOS グローバルシャッターカメラ | ||
特徴

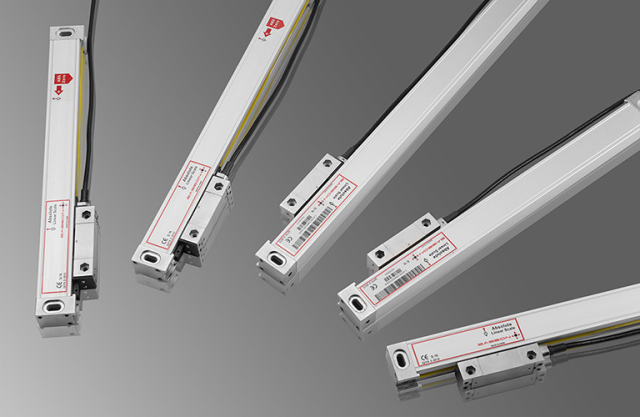

1.アブソリュートリニアスケールのX / Y / Zの3軸は当社で開発され、最大0.01ミクロンの分解能を備えています。
2. F3高精度クローズドループ自動ズームレンズ。
3. 効率的で安定したイーサネット伝送を採用したビジョン測定機専用モーションコントローラは、不安定な USB 伝送の欠点を解決できます。
4. 柱と土台は高精度の00グレードの花崗岩構造で作られており、安定性と信頼性に優れています。
5. グローバルシャッター画像処理用の高解像度 SONY CMOS センサーにより、画像が鮮明になり、にじみがなくなります。
6.アップ光源は8エリアに分割された独立制御照明システムを採用し、発光素子には低減衰LEDを採用し長寿命を実現。
7. 独自に開発された多機能測定ソフトウェアにより、測定結果を DXF、Word、Excel、PDF などの形式で出力できます。
F3高精度クローズドループ自動ズームレンズ
Easson が F3 レンズ用に開発、設計した高精度、高解像度のリング スケールと、完全な閉ループ位置フィードバックを備えています。
高解像度で完全に閉じた位置フィードバックにより、ギア伝達のギャップによって発生する画像繰り返し誤差が排除され、全体的な測定の再現性が向上します。
さらに、リング格子スケールの解像度は前世代のズームレンズの20倍に向上しています。
機械作業台
作業台にはパールクロム電気メッキが施されており、魅力的な外観と優れた耐久性を実現しています。また、機械ベースは高精度の 00 グレードの花崗岩で作られており、安定性と信頼性を確保しています。
21 ボリューム補償の注文
Easson Vision 測定機は、21 桁の容積補正機能を備えた AR シリーズ ネットワーク制御システムと併用され、超高速リニア エンコーダ読み取り機能と内蔵 EAD (絶対スケール デコーダ) を備え、AR シリーズ システムで当社の AS-80 高精度絶対スケールを使用できるため、高精度で高解像度の測定が可能になります。
ケース分析
時計のムーブメントなどの微細精密部品の検査
高精度の自動ズーム レンズとカメラ、および高度な 2D 測定ソフトウェアのおかげで、システムは画像の輪郭を簡単かつ正確に識別できます。コンポーネントを測定した後、結果を AutoCAD ファイルにエクスポートして、元の設計図と比較できます。
2D / 3Dマルチ計測機能
1.高さ測定: プローブを使用して標準平面やその他の多くの測定平面に触れると、プログラムは測定平面と標準平面間の高さの差を自動的に取得します。
2.平面測定: 測定平面内の少なくとも 3 つの点をタッチし、マウスの右クリックで終了すると、この平面の傾斜と平坦度を取得できます。
3.球面測定: プローブを使用して、測定球の大きい直径部分の3点を均等にタッチし、次に測定球の上部をタッチします。
4.シリンダー測定: 円柱の周囲の同じ高さの 3 点をタッチし、次に別の高さの別の 3 点をタッチすると、最終的に円柱の半径と傾斜を取得できます。
5.コーン測定: 円錐の周囲の同じ高さの 3 つの点に触れ、次に別の高さの別の 3 つの点に触れると、最終的にこの円錐の半径と傾斜を取得できます。
6.円測定: プローブを使用して測定対象物の少なくとも 3 点に均等に触れ、マウスの右クリックで終了すると、内側の円を測定できます。
