| 名前： | リニアエンコーダシステム | キーワード： | リニア測定エンコーダ |
|---|---|---|---|
| 測定基準: | 0.02ミリ | 長さ: | 50-1200ミリメートル |
| 解決： | 5µm | 保証： | 1年 |
| 電源： | DC5V | 出力信号: | 10 ... |
| ハイライト: |
1200mm アブソリュートガラススケールリニアエンコーダ、1200mm DRO ガラススケール リニアエンコーダ、1200mmリニアエンコーダシステム |
||

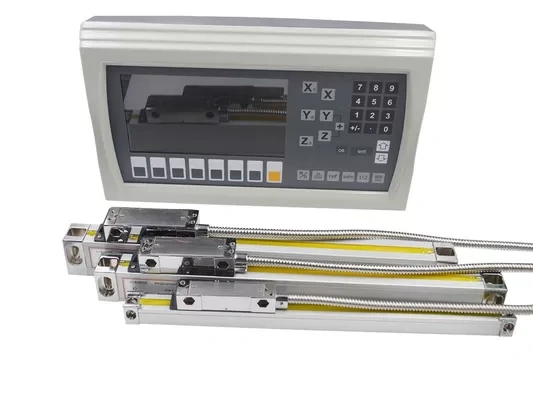

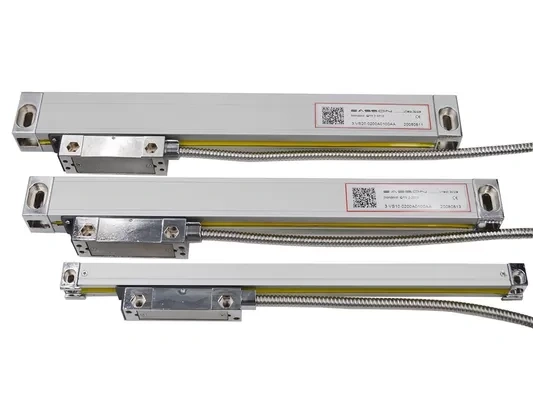

DRO システムを備えたアブソリュート リニア エンコーダ ガラス スケール
製品展示
高度な光学測定システム
特徴：
1) VSシリーズリーダーヘッドのスライドキャリアは、光学格子線形トランスデューサ用の5つのベアリング設計と6つのスプリングを使用しています。
2) VS20 シリーズは、ポジティブプレスシステムを接続して防水 IP65 を実現できます。
3). 移動速度は120m/分以上です。
老化試験
光学式リニアエンコーダのリーダーヘッドは、組み立て前に3 x 24時間のエージングテストのために電源を入れる必要があります。
すべてのリニアガラススケールの品質が信頼できることを確認します。
製品仕様書
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
VS10 シリーズ
コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
DIN 7ピン
| ピン | ケーブル | 10 ... |
| 1 | オレンジ | 0V |
| 2 | —— | —— |
| 3 | 黄色 | あ |
| 4 | 緑 | B |
| 5 | 赤 | 5V |
| 6 | 茶色 | R |
| 7 | 地面 | グランド |
| 場合 | 地面 | グランド |
100%レーザー校正
Easson のすべてのリニア エンコーダは、社内のレーザー干渉計によって個別に検査および校正されており、測定精度が仕様に 100% 準拠していることが保証されています。
QRコードによる精度レポート
各リニアエンコーダには QR コードが印刷されており、工場検査の精度レポートをユーザーが確認するのに便利です。
