| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | EA-926 |
| 最小注文数量： | 1セット |
|---|---|
| パッケージの詳細: | カートン |
| 納期： | 3営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 1か月あたり1000セット |
製品導入

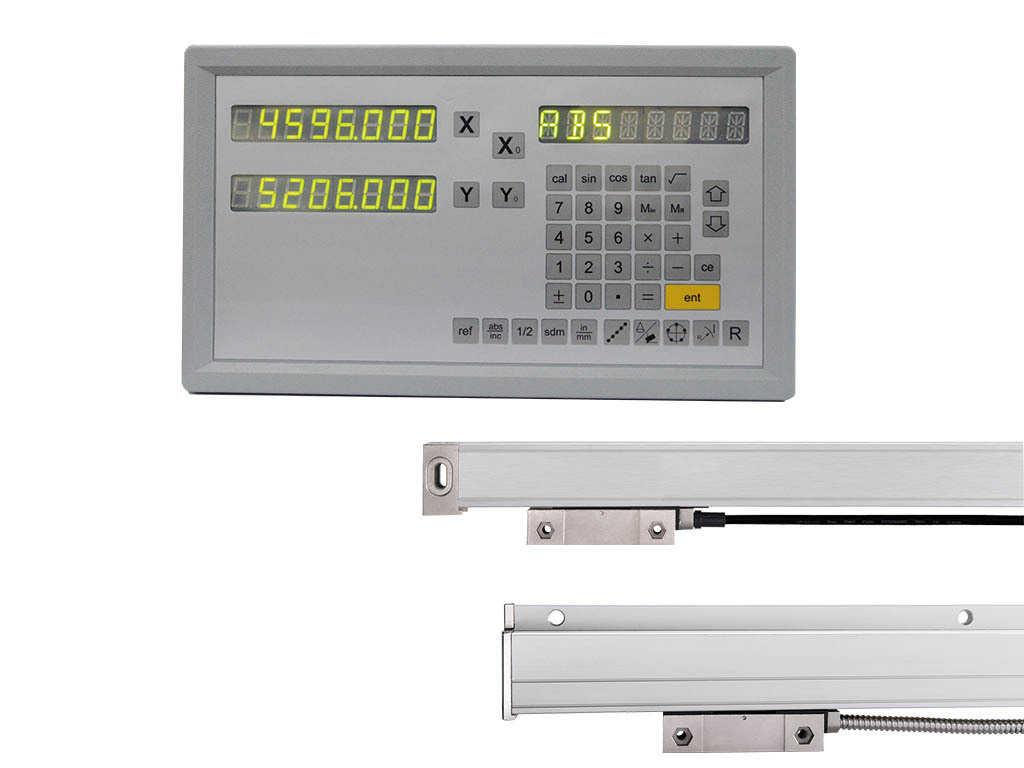

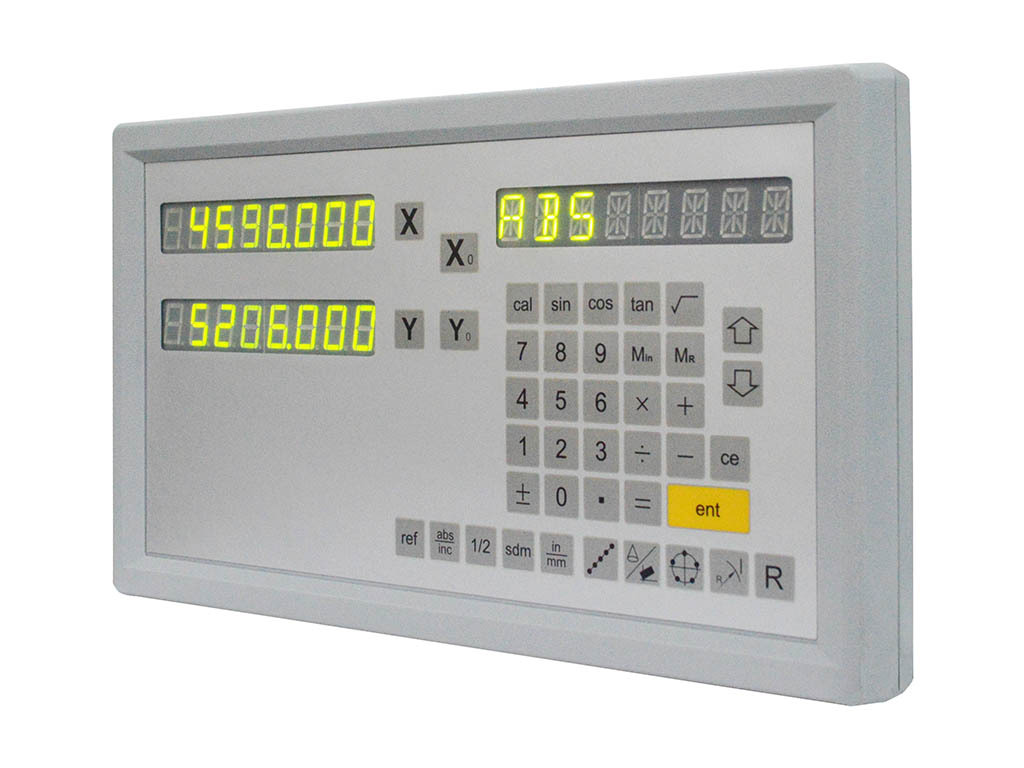

EA シリーズは、Easson が開発したオールインワン機能を備えた新しいデジタル表示システムの 1 つです。フライス盤、旋盤、ボーリング マシンなどの手動工作機械用の実用的で多機能な光学ガラス スケール デジタル ディスプレイです。
設計は完全な機能と高品質を確保し、最も合理的なソリューションを使用して価格を下げ、製品の競争力を向上させることを目的としています。
Autotex は EA シリーズのキー膜として使用されており、最も一般的に使用される工業用溶剤に対する優れた耐薬品性と優れたスイッチ寿命を提供し、スイッチ寿命は 100,000 回と予想されます。
超低温上昇変圧器
Easson のすべてのデジタル読み出し電源はリニア電源トランスおよび電源フィルターを使用しており、これにより当社の製品はノイズ耐性および EMC の基準を満たすことができます。
ES DRO 内部の総発熱量を減らして長寿命化を図ります。非常に高い透磁率の鉄心で構成された超低温上昇変圧器を使用し、実質的に温度上昇を 5℃ 程度に抑えます。
EMC試験装置
すべての Easson DRO 製品が標準 EMC 標準仕様に合格できることを確認するために、当社には EMC テスト ESD 耐性テスターの完全なセットがあります。
Easson DRO は、以下のとおり、電磁両立性 (EMC) の関連規格に準拠しています。
IEC61000-4-2 / GB / T 17799-2: 静電放電耐性（接触放電6000V、空中放電8000V）
IEC61000-4-4 / GB / T 17799-4: 電気的高速過渡バースト耐性（パルス振幅2000V）
IEC61000-4-5 / GB / T 17799-5: 雷サージ耐性（重畳パルス電圧ピーク2000V）
老化テスト
。
Easson DRO は、3 軸信号発生器カウントを使用してエージング テストを実行し、すべてのカウント読み取りが正しいことを確認し、QC 手順の前に 3 日間高温テストと負荷テストを実行する必要があります。
Easson光学式リニアスケールのリーダーヘッドは、組み立て前に72時間のエージングテストのために電源を入れる必要があります。
すべてのリニアスケールの品質が信頼できることを確認します。
技術仕様
| モデル番号 | EA-926 | ||
| 軸番号 | 2軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号入力 | 10 ... | ||
| 電圧範囲 | AC110V - 220V / 50Hz - 60Hz | ||
| 正味重量（kg） | 2 | ||
|
入力周波数 |
2MBHz | ||
| 操作キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 2 つのリニア エンコーダ | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 |
||
基本的なパラメータは以下の通りです。
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロ |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| スムーズな「R」機能 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |
ESシリーズDROの高度な機能：非線形誤差補正
フライス盤の高度な機能

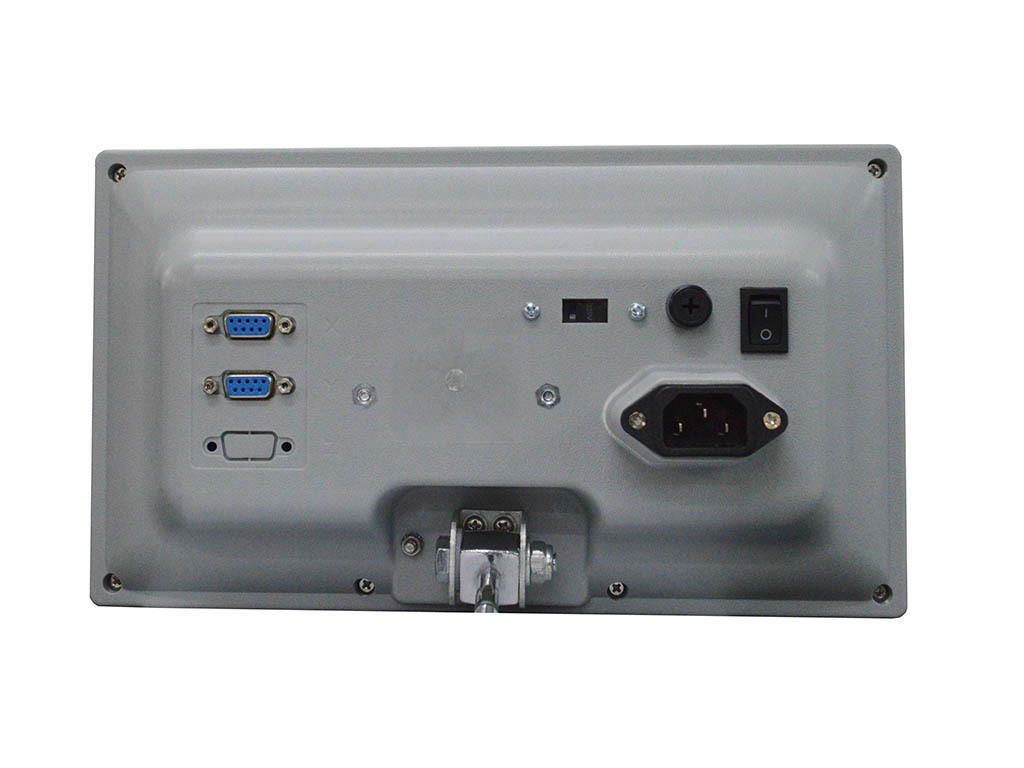

コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 | 赤 | 緑 | 茶色 |
