| 名前： | リニアエンコーダ高解像度 | キーワード： | センサー付きリニアエンコーダ |
|---|---|---|---|
| ディスプレー解像度： | 0.005ミリメートル | 長さ: | 50-500ミリメートル |
| 保証： | 13ヶ月 | 電源： | DC5V |
| 出力信号: | A クォリティ B (TTL) | 応用： | マイクロフライス盤 |

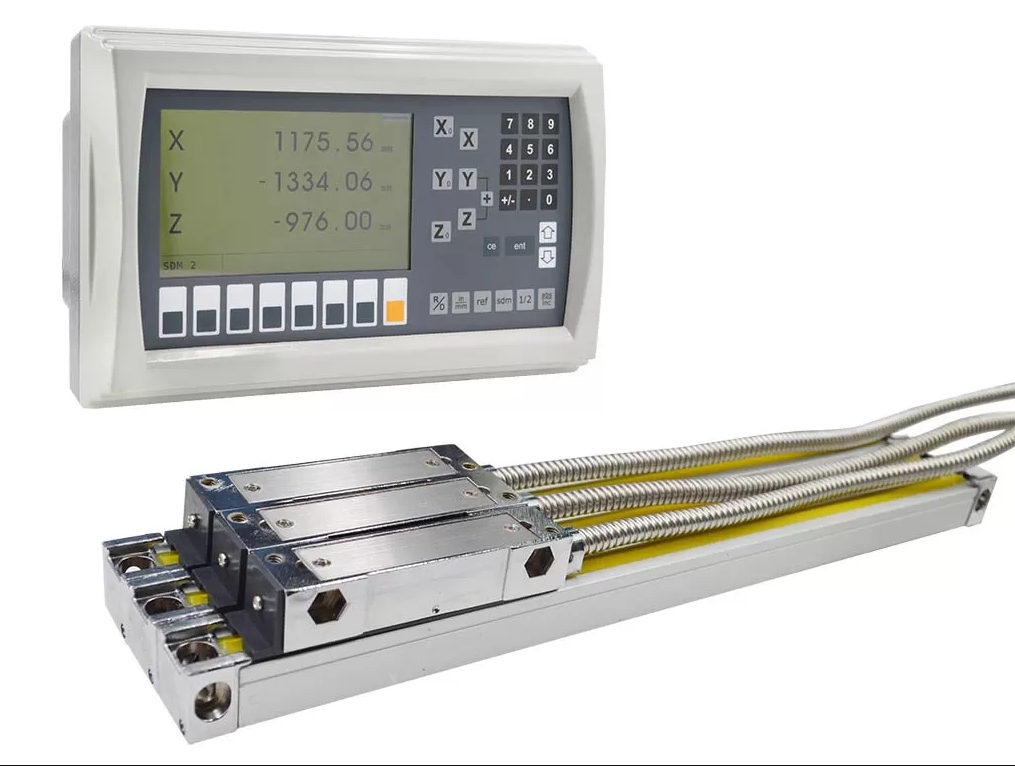

リニア エンコーダは、デジタル読み取りシステムを備えたさまざまな機械で使用され、ツールとワークピースの座標を検出するためによく使用されます。また、CNC 工作機械の閉ループ サーボ システムでも使用され、直線または角度変位として使用できます。
動作原理
透過格子を例にとると、インジケータ格子の線パターンとスケール格子の線パターンの間に小さな角度θが形成され、2つの格子スケール面が比較的平行に配置されている場合、光源の照明下では、ほぼ垂直に位置する格子パターン上に明暗の縞が形成されます。このような縞は「モアレ縞」と呼ばれます。
高度な光学測定システム

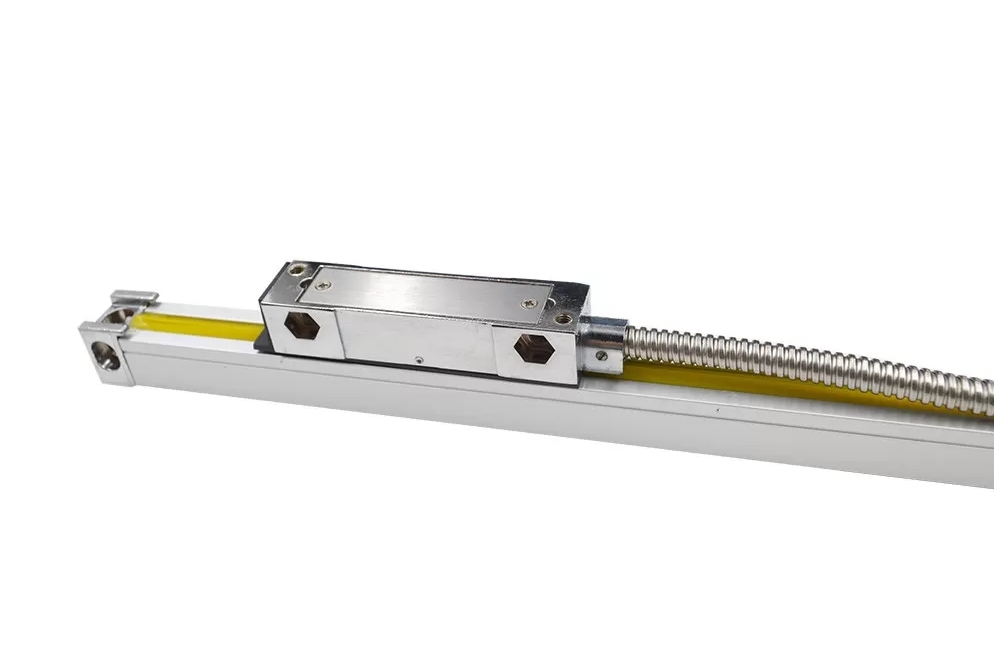

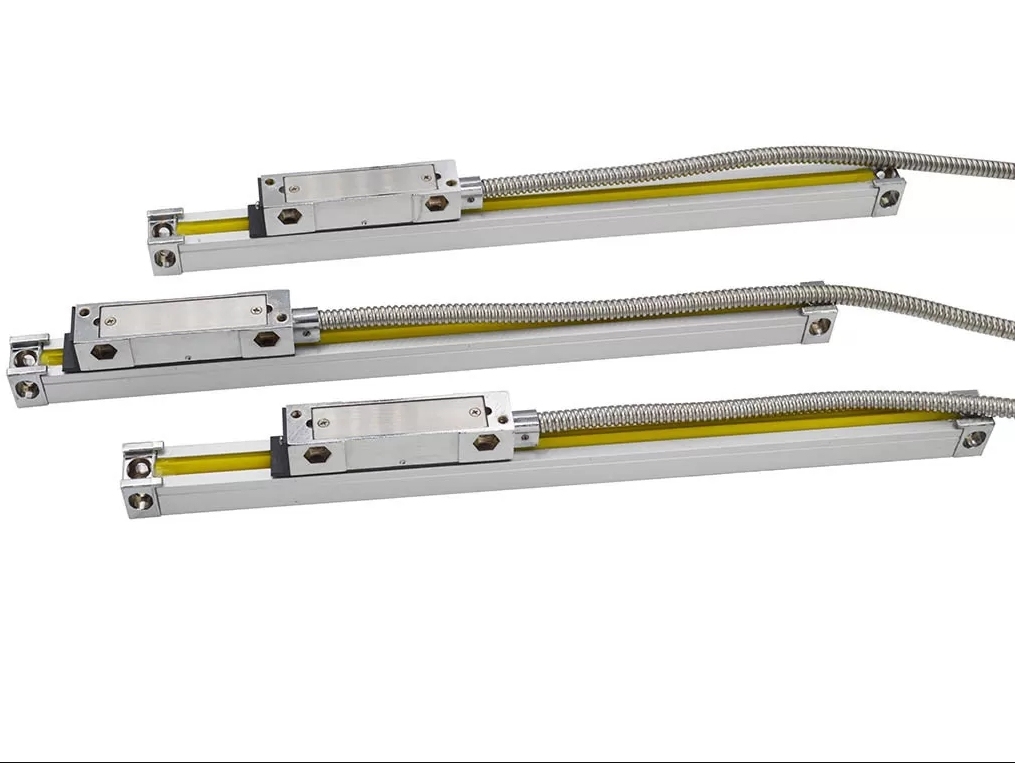

スライド キャリアの GS シリーズ スケールは、今日の市場で最も信頼性の高いシステム設計として実証されている光学格子リニア トランスデューサー用の 5 つのベアリング設計を採用しています。
| GS90 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | |
| 光学検出システム | 透過型赤外線システム：波長880mm | |
| スライドキャリアシステム | 垂直5ベアリング支持システム | |
| 解決 | 5μm | |
| 測定旅行 | 50-500mm | 長さごとに50mm刻み 最大500mmまで |
| 正確さ | 50-500mm | ±10μm |
| 再現性 | 5μm（0.005mm） | |
| ヒステリシス | 5μm（0.005mm） | |
| 保護 | IP53 | |
| 電源 | DC5V±5% | |
| 出力信号 | 10 ... | |

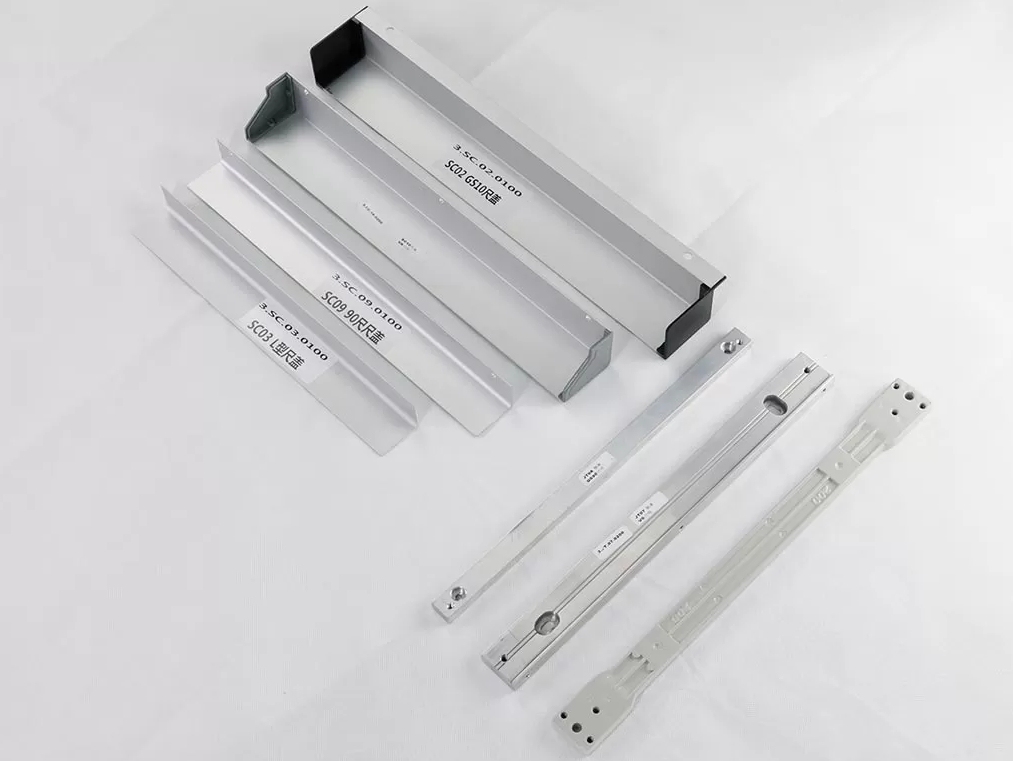

設置図
コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | |
| 信号 | ケーブル | |
| 1 | —— | —— |
| 2 | 0V | オレンジ |
| 3 | —— | —— |
| 4 | グランド | グランド |
| 5 | —— | —— |
| 6 | あ | 黄色 |
| 7 | 5V | 赤 |
| 8 | B | 緑 |
| 9 | R | 茶色 |

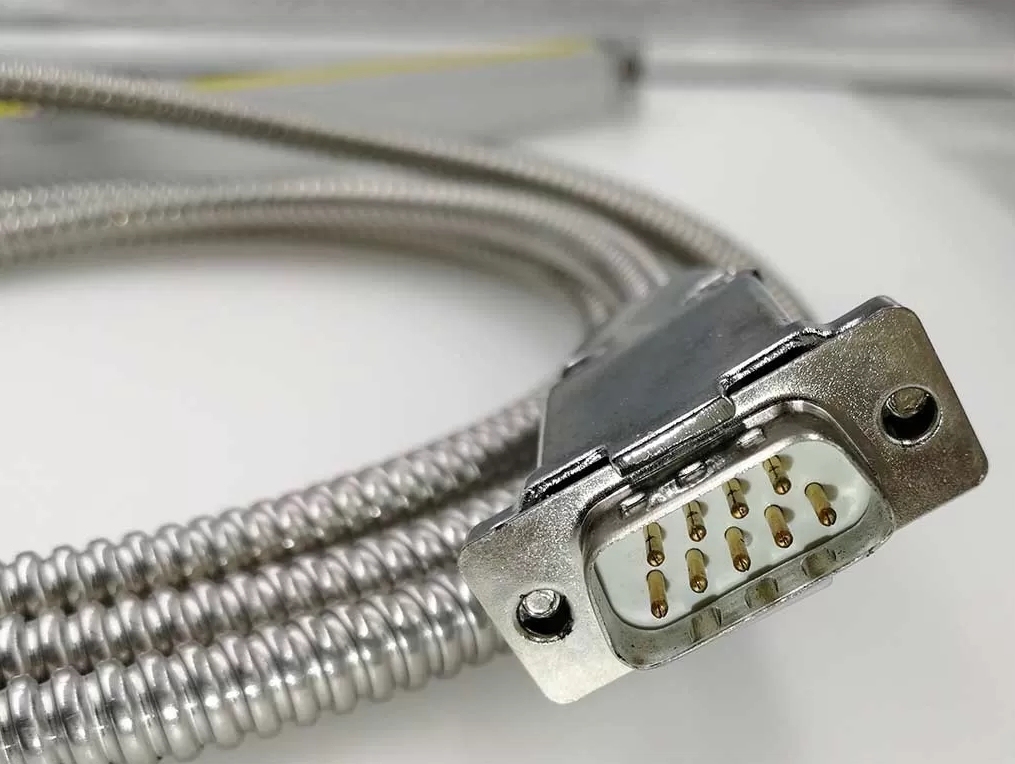

リニア エンコーダ コネクタは、接触不良を防ぐために金メッキのピンを使用し、長期間の使用でも錆びないようにします。
100%レーザー校正
Easson リニア エンコーダは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されています。
精度レポート
各リニアエンコーダには QR コードが印刷されており、工場検査の精度レポートをユーザーが確認するのに便利です。
よくある質問
1. Q: 貴工場では主に何を生産していますか?
A: 当社は主に CNC ビデオ測定機、光学プロファイル プロジェクター、デジタル読み出し装置 (DRO)、リニア エンコーダー グレーティング ルーラー、CNC リニア エンコーダーを製造しています。
2. Q: GS90 シリーズの移動長さは 1000mm を超えますか?
A: 通常、GS90 の移動長さは 50 ～ 500 mm の範囲で使用できますが、スケール本体の構造が薄い (剛性が不十分) ため、このモデルを長尺寸法の測定に使用することはお勧めしません。
3. Q: Easson GS10、GS30、GS90、VS10、VS20 モデルをどのように識別できますか?
A: スケール本体に製品コード ラベルがあり、各モデルの寸法も異なります。構造については、GS シリーズは光学格子リニア スケールのキャリアに 5 つのベアリング設計と 1 つのスプリングを使用しています。ただし、VS シリーズは GS とはまったく異なり、6 つのスプリング プッシュ アンド プル構造を備えており、GS スケールよりも精度が高くなります。
4. Q: リニアエンコーダはどのくらいの期間生産できますか?
A: 最大3000mmです。
5. Q: Easson リニア エンコーダのスケール精度レポートを確認するにはどうすればよいですか?
A: ユーザーは、QR コードスキャン機能 (Wechat、ブラウザなど) を備えた携帯電話を使用して、リニアスケール QR コードをスキャンできます。
6. Q: 製品の保証はどうなっていますか?
A: 発送日より13ヶ月です。
