| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | EA-926 |
| 最小注文数量： | 1セット |
|---|---|
| パッケージの詳細: | カートン |
| 納期： | 3営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 1か月あたり1000セット |
| 名前： | イーソンデジタルリードアウト | キーワード： | イーソンデジタル読み出しシステム |
|---|---|---|---|
| 出力信号: | 10 ... | アイテム： | フライス盤、旋盤、研削盤、ボーリング盤 |
| 電源： | 110V - 220V | 言語: | 20の選択肢 |
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 総重量: | 3キロ |
| ハイライト: |
Dro 光学式リニアエンコーダ、LCD 光学リニアエンコーダ、EA 926 ボーリングマシン lcd dro |
||

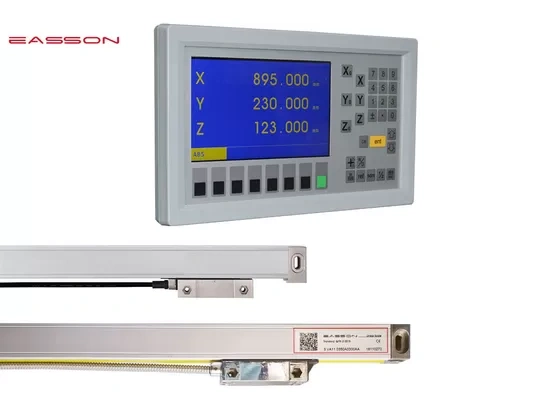

フライス盤旋盤用高精度LCD DRO光学リニアエンコーダ
製品導入
EA-926 3 軸多機能 DRO は、DRO でパラメータを設定することで、フライス盤、旋盤、ボーリング盤、研削盤などのさまざまな機械に使用できます。多くのグラフィック処理機能を備えています。たとえば、R 機能、フライス盤のライン穴の位置決めなどです。
EA-926 には 7 インチのカラー LCD 画面があり、すべての DRO 機能の非アクティブ グラフィック表示とステップごとの操作グラフィック ガイダンスを提供します。これにより EA-926 は非常にユーザー フレンドリーになり、オペレーターは DRO の電源を入れた後数分以内にすべての強力な DRO 機能を実装できます。

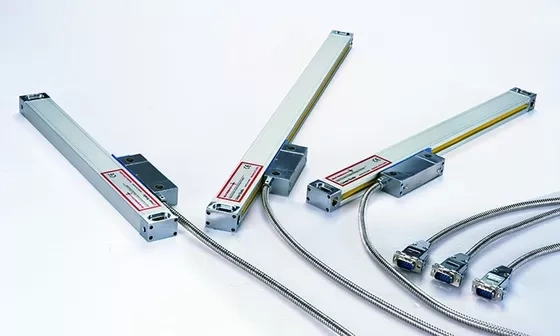

光学式リニアスケール | リニアスケール | 光学ガラススケール
高度な光学測定システム - リーダーヘッド
VSスケールと現在の中国本土市場の光学ガラススケールの違いは、VSシリーズ光学リニアスケールのスライドキャリアです。光学格子リニアトランスデューサーに5つのベアリング設計と6つのスプリングを使用し、サポートブラケットシステムの信頼性を高めています。特に長い旋盤機のような長い寸法のスケールでは、精度はGS20シリーズの長いスケールよりも優れています。
光学式リニアスケール仕様
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | 格子ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| ディスプレー解像度 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
VS10 / VS1 1 / VS1 2 / VS1 3シリーズ
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
100%レーザー校正
各格子線形スケールは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって厳格に検査および校正されています。
