| 名前： | オートメーションビジョンシステム | キーワード： | CNC測定 |
|---|---|---|---|
| 測定精度: | (2+L/150)μm | 長さ: | 600×500×300mm |
| カメラ： | 高解像度 1/2'' CMOS カメラ | 解決： | 0.01 μm 絶対スケール |
| 手術： | 自動 | 再現性: | ± 5ミクロン |
製品導入

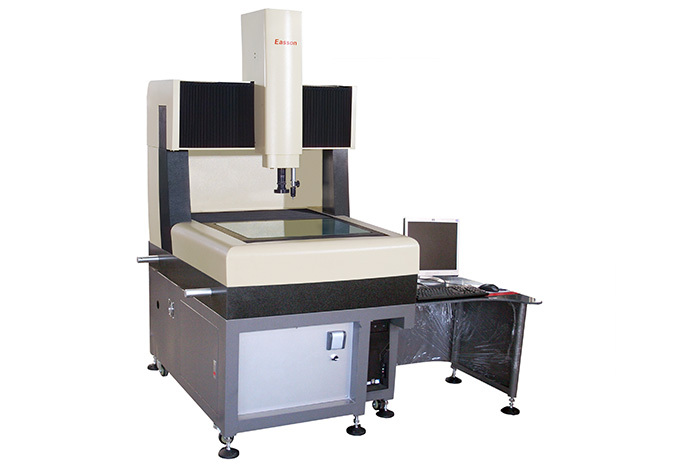

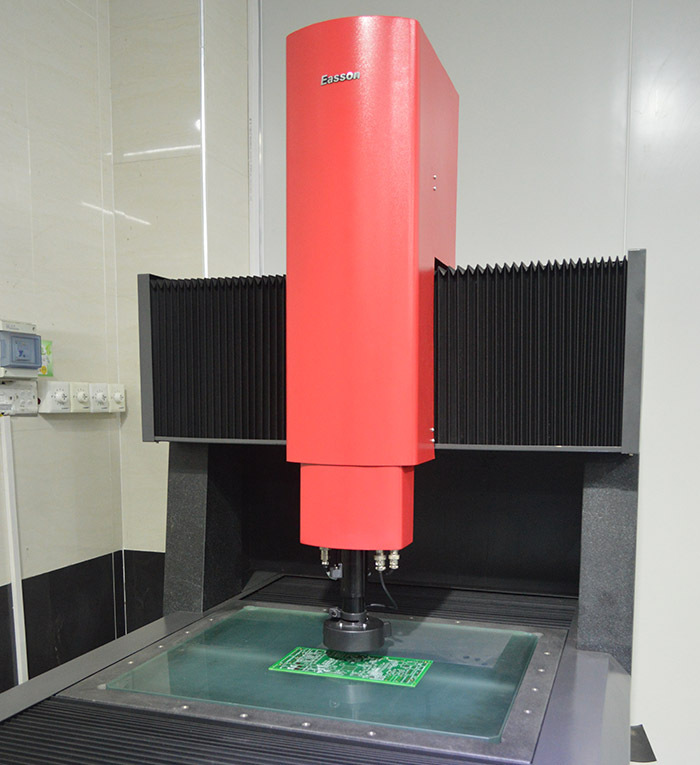

SPARTAN シリーズのビジョン測定システムは、大規模な反復測定向けにカスタマイズされており、高速、効率、堅牢な機能を提供します。
主に 2D 測定ツールですが、3D 測定用のビデオ測定システムとしても機能します。このデバイスを使用すると、実際のオブジェクトと設計を比較することができ、測定、検査、補正、リバース エンジニアリングなどのさまざまな機能をすべて 1 台のマシンでサポートします。
技術仕様
| モデル名 | SP-3020 | SP-4030 | SP-6050 |
| 測定距離(mm) | 300×200×200 | 400×300×250 | 600×500×300 |
| 全体寸法（mm） | 1200×720×1600 | 1250×900×1600 | 1350×1000×1850 |
| 作業台ガラスサイズ(mm) | 339 x 239 x 10 | 439 x 339 x 12 | 648 x 548 x 18 |
| 総重量（kg） | 280 | 410 | 1700 |
| テーブル最大荷重(kg) | 30 | 30 | 30 |
| 測定精度（μm） | 1.5+L/200 | 2+L/150 | |
| 再現性( μm ） | 2 | ||
| 画像拡大 | 光学倍率0.7-4.5倍、画像倍率20-125倍 | ||
| 軸表示解像度 | 0.01μm | ||
| 照明装置 | 2つのレーザー位置決めシステムを備えた8つのエリアの光源 | ||
| 運用モデル | 自動、マウス、ジョイスティック、キーボードによる制御 | ||
| レンズ | 自動ズーム、自動フォーカス光学同軸レンズ | ||
| ビデオシステム | 高解像度SONY CMOSグローバルシャッターカメラ | ||
特徴
A) アブソリュートリニアスケールのX / Y / Zの3軸は独立して研究開発されており、最大0.01μmの分解能を備えています。
B) F3高精度クローズドループ自動ズームレンズ。
C) イーサネット伝送を使用するビジョン測定機の特別に設計されたモーションコントローラは、効率的で信頼性の高いシステムであり、不安定な USB 伝送の欠点を解決できます。

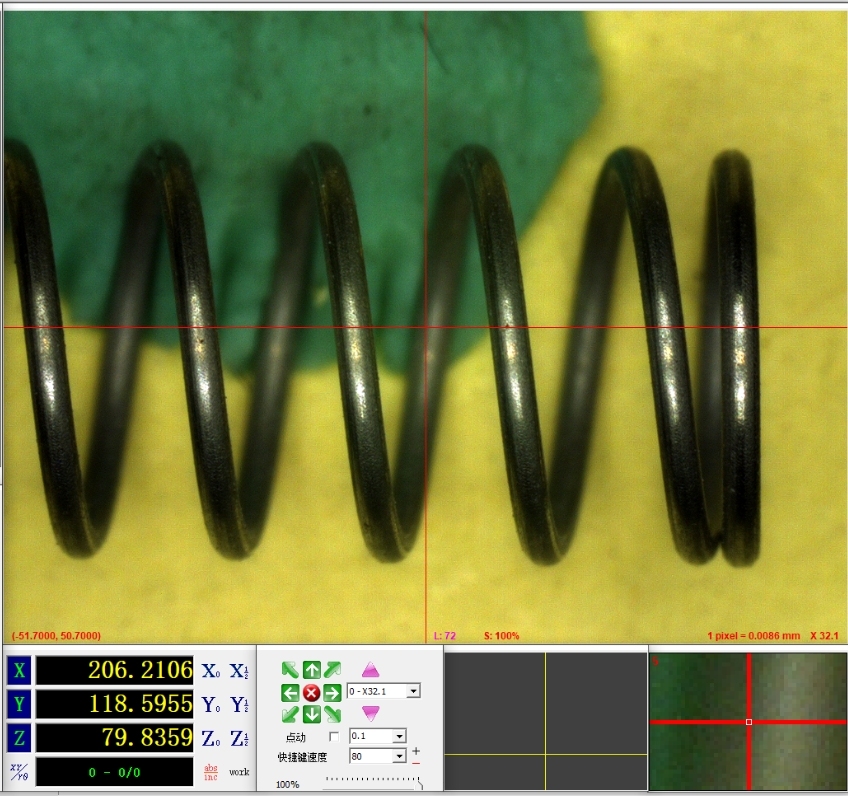

E) 高解像度の SONY CMOS センサーを搭載した画像処理エンジンにより、画像が鮮明でにじみのない状態を保ちます。

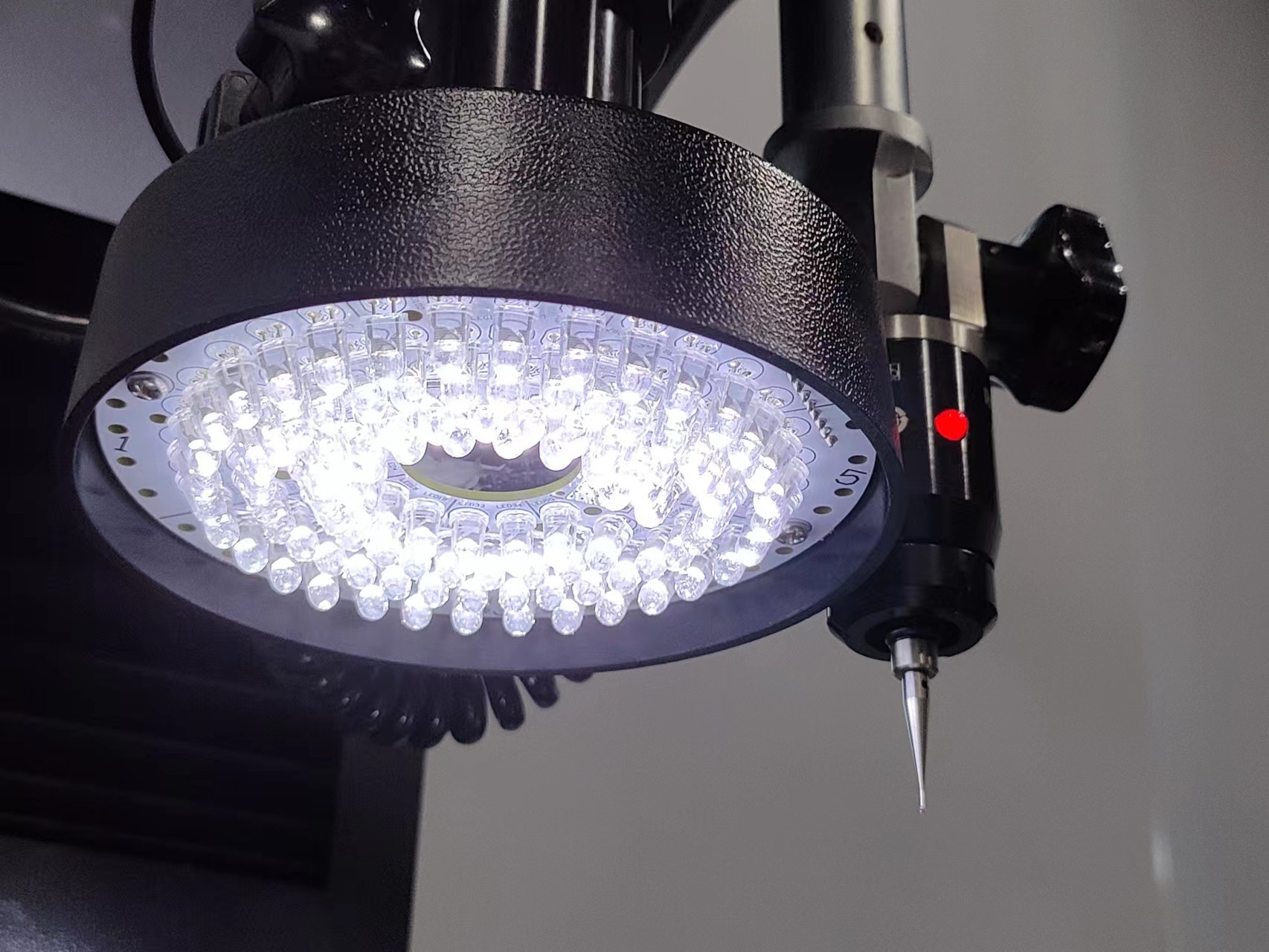

F) アップ光源は8エリアに分割された独立制御照明システムを採用し、発光素子には低減衰LEDを採用して寿命を延ばしています。
G) 独自に開発した多機能2D・3D測定ソフトウェアで、測定結果はDXF、Word、Excel、PDFなどの形式で出力できます。
製品
F3高精度クローズドループ自動ズーム同軸レンズ
このシステムは、Easson の F3 レンズによって作成された高精度、高解像度のリング スケールと統合され、完全な閉ループ位置フィードバックを備えており、ギア伝達のギャップによって発生する画像繰り返しエラーを排除します。この機能強化により、全体的な測定の再現性が大幅に向上します。
SPARTAN シリーズの 3 軸は、業界で最も信頼性の高いシステムの 1 つとして認められている AC サーボ モーター システムを採用しており、高速で信頼性の高い測定を実現します。
21 ボリューム補正を注文する
Easson Vision 測定機には、21 桁の容積補正機能を備えた AR シリーズ ネットワーク制御システムが組み込まれています。このシステムには、読み取り用の超高速リニア エンコーダと内蔵の EAD (アブソリュート コード デコーダ) が装備されており、AS-80 高精度アブソリュート スケールの使用が可能です。この構成により、高精度で高解像度の測定が保証されます。
2D / 3D M複数測定
Easson 3 シリーズのビジョン測定機は、英国 Renishaw の高精度タッチプローブと連携して、2D/3D の多重測定を行うことができます。プローブの 3D 測定は、イメージングシステムの 2D 測定と組み合わせることができます。同じ座標系を使用して、2D/3D 測定を完璧かつ簡単に組み合わせることができます。
Easson Measurement Technology Ltd.は1995年に設立され、ビデオ測定システム、プロファイルプロジェクター、DRO（カウンター）、リニアガラス定規、CNCリニアエンコーダーなどの精密測定機器の設計と製造を20年以上行っているハイテク企業です。
Easson は、社内にマスター マスク製造施設を持つ業界有数の企業として際立っています。当社の絶対線形格子のマスター マスクはすべて社内で製造されており、不正な複製を防ぐために当社の登録商標が付いています。
