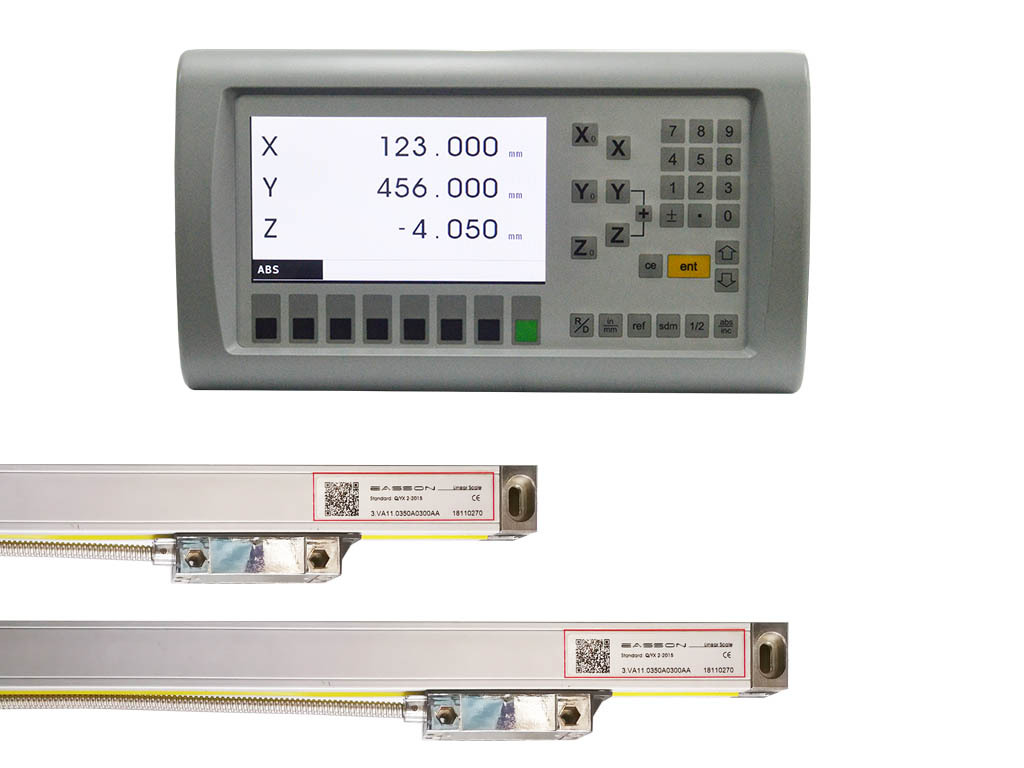

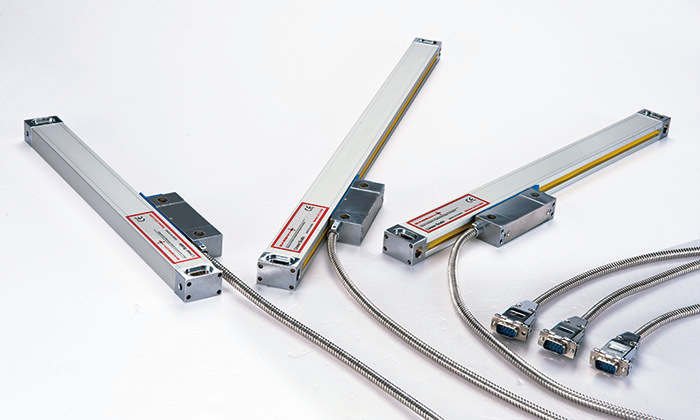

| 名前： | デジタル読み出しシステム | キーワード： | イーソンデジタルリードアウト |
|---|---|---|---|
| 測定基準: | 20μm | 長さ: | 1300-3000ミリメートル |
| ディスプレー解像度： | 5µm | キャリア: | 垂直5ベアリング＆6スプリング |
| 力： | DC5V | 出力信号: | 10 ... |
製品仕様書
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 長さごとに50mm毎の仕様 | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 長さ100mm毎の仕様 | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
VA20シリーズ
コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |

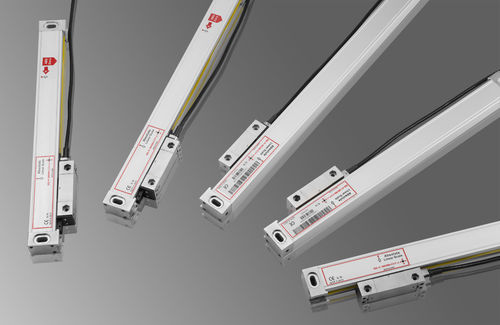

製品説明
高度な光学測定システム
特徴：
老化テスト
老化試験では、プロセス、設計、材料などの面に欠陥があるかどうかを確認できます。この試験を利用することで、製品設計を迅速に修正し、製品の品質と耐用年数を向上させることができます。
100%レーザー校正
すべてのガラス格子トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。
QRコードによる精度レポート
Easson の各リニアスケールには QR コードが印刷されており、ユーザーは工場検査の精度レポートを簡単に確認できます。
