| 名前： | ビデオ測定システム | キーワード： | ビデオ光学測定 |
|---|---|---|---|
| 測定精度: | (1.5+L/200)μm | 測定旅行: | 300×200×200mm |
| CCD: | 高解像度 1/2'' CMOS カメラ | 解決： | 0.01μm絶対スケール |
| 操作モデル: | 自動 | 再現性: | ± 2μm |
製品導入

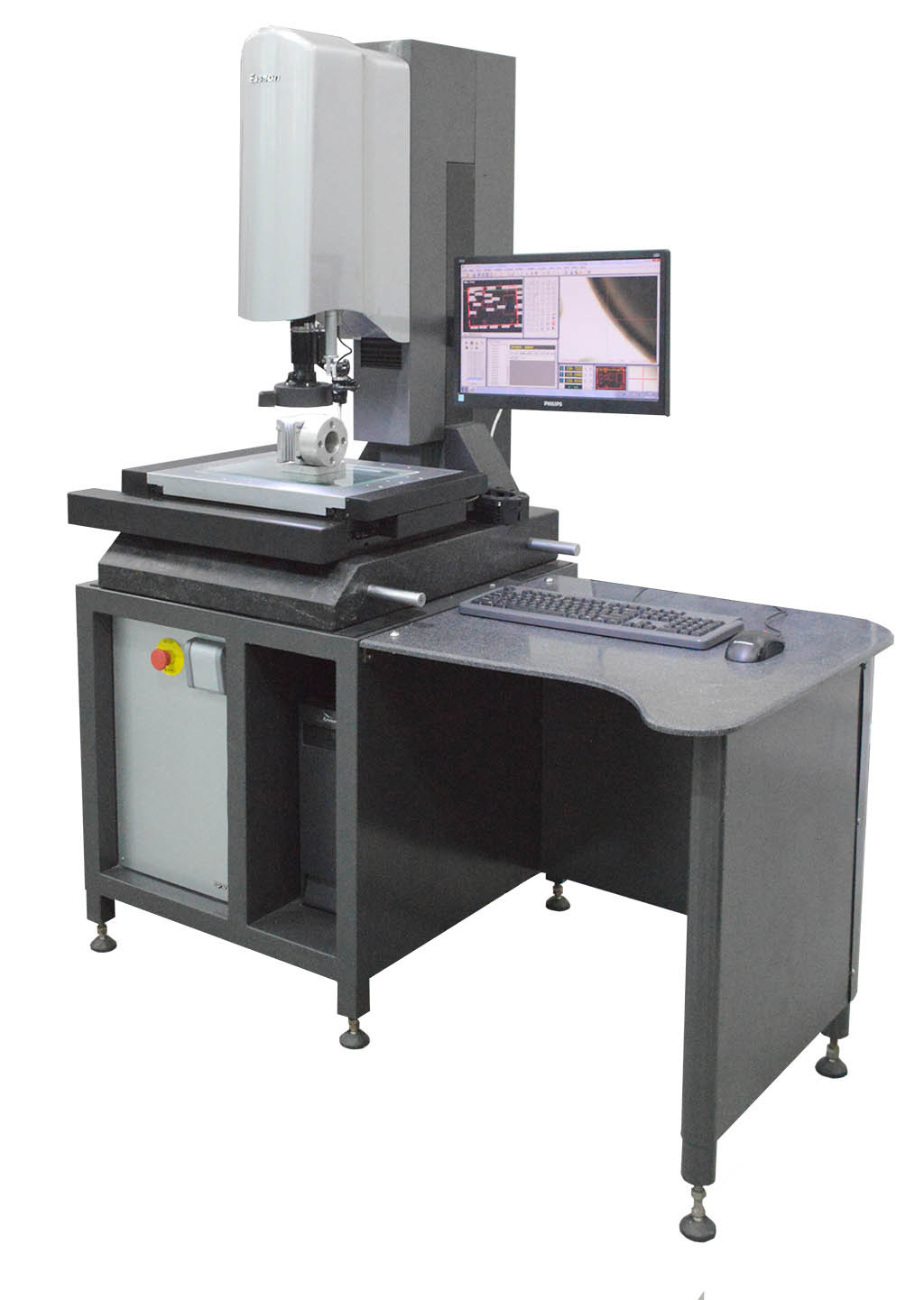

SPARTAN シリーズ CNC 自動ビジョン測定システムは、大規模な繰り返し測定用に特別に設計されており、高速、高効率、強力です。
SP シリーズの 3 軸は、業界で最も信頼性の高いシステムの 1 つとして認められている Easson AC サーボ モーター システムを採用しており、高速で信頼性の高い測定を実現します。
各種金属、携帯電話、科学研究、電子機器、ハードウェア、プラスチック、精密金属スタンピングプレート、スクリーン印刷プレート、アクリルプレート、LCPフィルム、PCBボード、LCDTFT、ガラスカバープレート、TP、超大型LCDのフレーム、ダイカット、バックライトモジュールグループの寸法精度測定、およびリバースエンジニアリンググラフィックR＆D、設計、図面編集、実験室検査などの補助測定に広く使用されています。
技術仕様
| モデル番号 | SP-3020 | SP-4030 | SP-6050 |
| 測定距離(mm) | 300×200×200 | 400×300×250 | 600×500×300 |
| 全体寸法（mm） | 1200 x720 x 1600 | 1250×900×1600 | 1350×1000×1850 |
| 作業台ガラスサイズ(mm) | 339 x 239 x 10 | 439 x 339 x 12 | 648 x 548 x 18 |
| 総重量（kg） | 280 | 410 | 1700 |
| テーブル最大荷重(kg) | 30 | 30 | 30 |
| 測定精度（μm） | 1.5+L/200 | 2+L/150 | |
| 繰り返し精度(μm) | 2 | ||
| 倍率 | 光学倍率0.7-4.5倍、画像倍率20-125倍 | ||
| 軸表示解像度 | 0.00001mm（0.01μm） | ||
| 照明装置 | 2つのレーザー位置決めシステムを備えた8つのエリアの光源 | ||
| 運用モデル | 自動、マウス、ジョイスティック、キーボードによる制御 | ||
| レンズ | 自動ズーム、自動フォーカス光学同軸レンズ | ||
| ビジョンシステム | 高解像度SONY CMOSグローバルシャッターカメラ | ||
特徴
1.アブソリュートリニアスケールのX / Y / Zの3軸は独立して研究開発されており、最大0.01μmの分解能を備えています。
2. F3高精度クローズドループ自動ズームレンズ。
3. イーサネット伝送を使用するビジョン測定機の特別に設計されたモーション コントローラーは、効率的で信頼性の高いシステムであり、不安定な USB 伝送の欠点を解決できます。
4. 高解像度の SONY CMOS センサーを搭載した画像処理エンジンにより、画像が鮮明でにじみのない状態になります。
5. アップ光源は8つのエリアに分割された独立制御照明システムを採用し、発光素子には低減衰LEDを採用して寿命を延ばしています。
6. 独自に開発された多機能 2D および 3D 測定ソフトウェアにより、測定結果を DXF、Word、Excel、PDF などの形式で出力できます。
製品
動作原理
ワークピースを作業台に置くと、デバイスの透過または反射照明を通じてその画像がキャプチャされ、コンピューターにエクスポートされます。その後、ビデオ、測定、作業台の移動、座標収集などのソフトウェア機能を使用することで、ユーザーはワークピースの点、線、表面などの測定を行うことができます。
F3高精度クローズドループ自動ズームレンズ
F3 レンズと連動して開発され、完全な閉ループ位置フィードバックを備えた Easson の高精度、高解像度のリング スケールを使用することで、このシステムは、ギア伝達ギャップによって通常発生する画像繰り返しエラーを効果的に排除します。この機能強化により、全体的な測定の再現性が大幅に向上します。
SPARTAN シリーズの 3 軸は、業界で最も信頼性の高いシステムの 1 つとして認められている AC サーボ モーター システムを採用しており、高速で信頼性の高い測定を実現します。
21 ボリューム補正を注文する
Easson Vision 測定機は、AR シリーズ ネットワーク コントロール システムと統合すると、21 次容積補正などの高度な機能を備えています。また、超高速リニア エンコーダ読み取り機能と内蔵 EAD (絶対スケール デコーダ) も搭載しています。この設定により、AR シリーズ システムは AS-80 高精度絶対スケールを利用できるため、測定の精度と解像度の両方が高くなります。
ケース分析

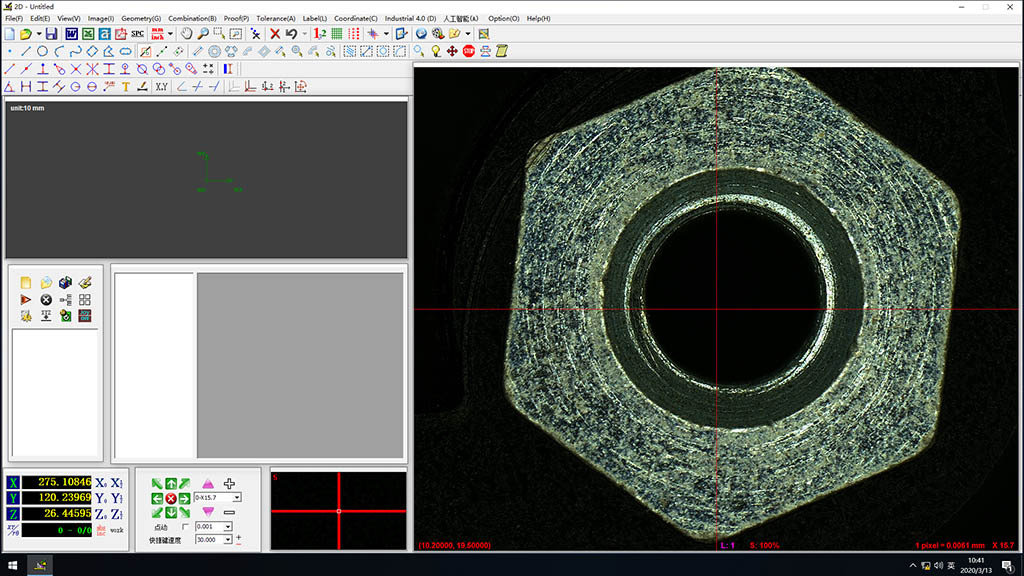

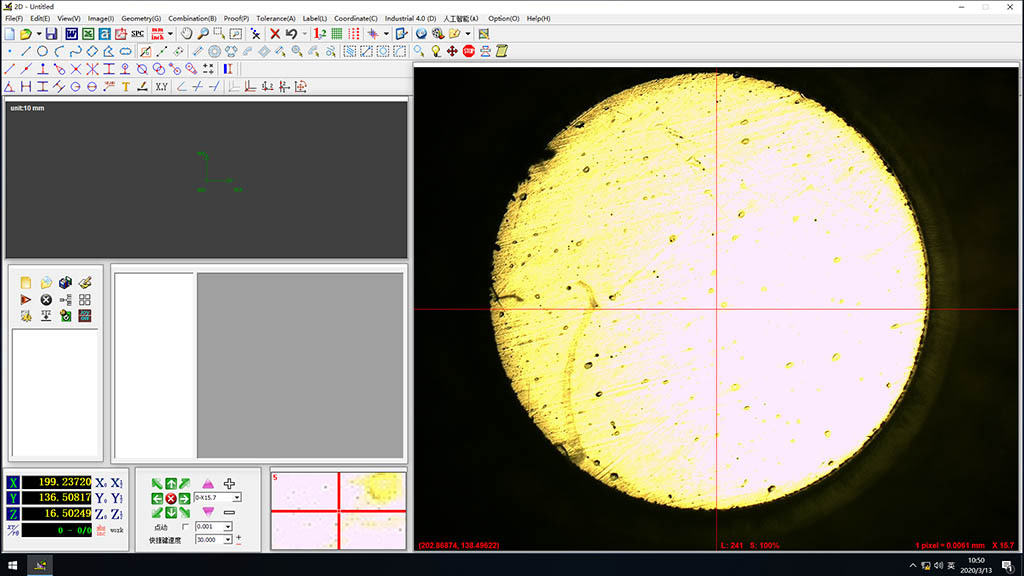

高精度の自動ズームレンズとカメラ、そして強力な 2D 測定ソフトウェアのおかげで、画像のアウトラインを簡単かつ正確に認識できます。
2D / 3D マルチ測定
Easson 3 シリーズのビジョン測定機は、英国 Renishaw の高精度タッチプローブと連携して、2D/3D の多重測定を行うことができます。プローブの 3D 測定は、イメージングシステムの 2D 測定と組み合わせることができます。同じ座標系を使用して、2D/3D 測定を完璧かつ簡単に組み合わせることができます。
