| 名前： | CNCビジョン | キーワード： | CNC ビジョン測定システム |
|---|---|---|---|
| 正確さ： | (1.5+L/200) µm | 測定旅行: | 300×200×200mm |
| カメラ： | 高解像度ソニーCMOSカメラ | 解決： | 0.01 μm絶対スケール |
| 手術： | 自動 | 再現性: | ±2μm |
製品ビュー
AR-3 VMM 制御システムには、次の主な機能が含まれています。
電子回路と部品の数を大幅に削減し、信頼性を高めるために特別に設計されたプロセッサ (ASP)。
配線を最小限に抑える単一の回路基板設計により、システムの信頼性が向上します。
高速、エネルギー効率に優れ、高精度の完全閉ループ AC サーボ制御システムで、最大 1 μm の位置決め精度を実現し、測定の再現性に影響を与える要因を最小限に抑えます。
21 次高精度幾何学ステレオ空間誤差補正。
最大 0.01 μm の分解能を持つ、独自に研究開発された X、Y、Z 軸のアブソリュート リニア スケール。
ビジョン測定機用に特別に設計されたモーション コントローラー。効率的で信頼性の高いイーサネット伝送を使用し、不安定な USB 接続の問題に対処します。
3軸精密リニアガイド、精密駆動システム、CNC制御システム。
技術仕様

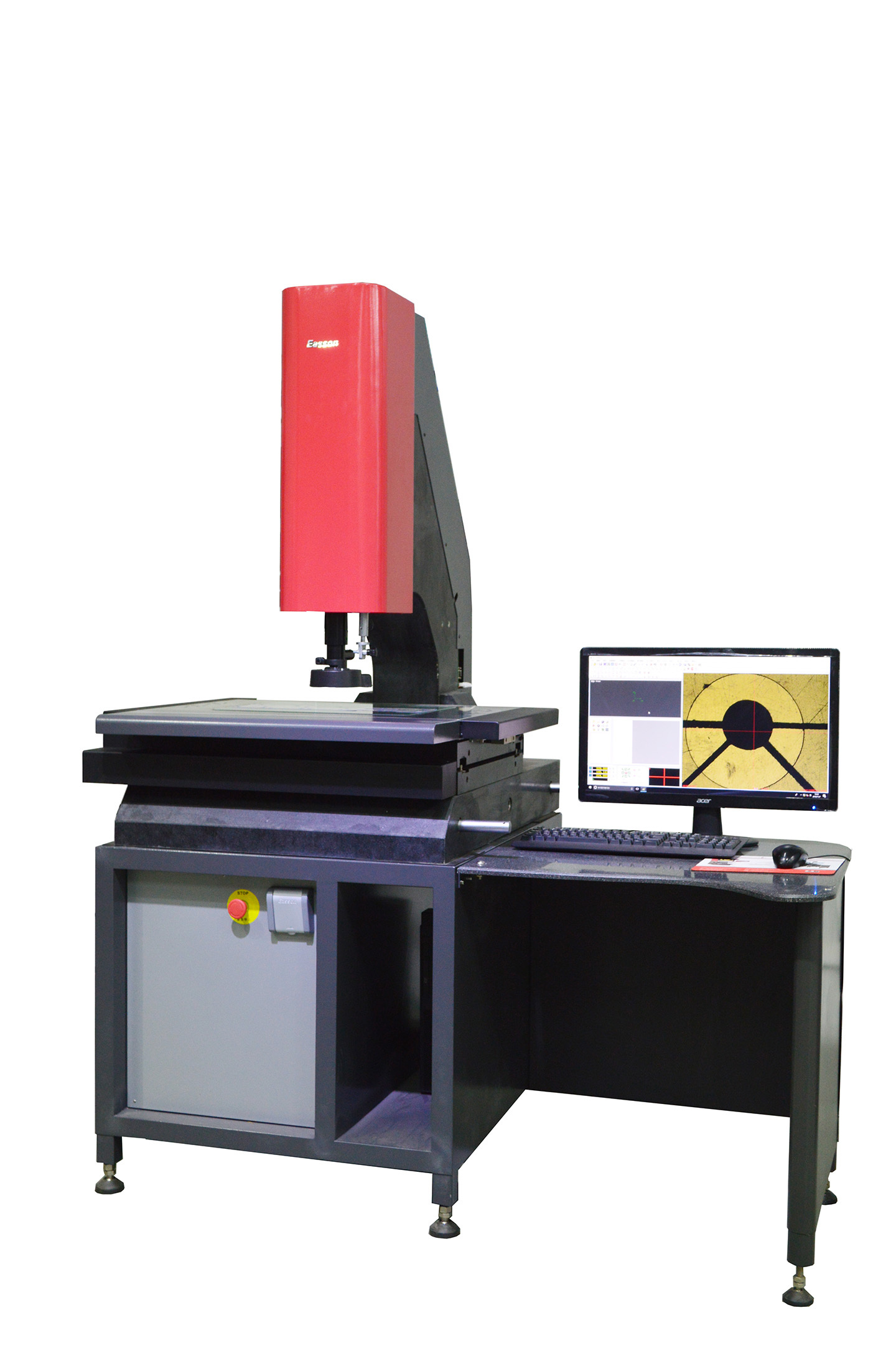

| モデルタイプ | AT-3020 | AT-4030 |
| 測定距離(mm) | 300×200×200 | 400×300×250 |
| 寸法（mm） | 1200×720×1600 | 1250×900×1600 |
| 作業台ガラスサイズ(mm) | 339 x 239 x 10 | 439 x 339 x 12 |
| 重量（kg） | 280 | 460 |
| テーブル最大荷重(kg) | 30 | 30 |
| 測定精度（μm） | 1.5+L/200 | |
| 再現性 | 2μm | |
| 倍率 | 光学倍率0.7-4.5倍、画像倍率20-125倍 | |
| 軸表示解像度 | 0.00001mm（0.01μm） | |

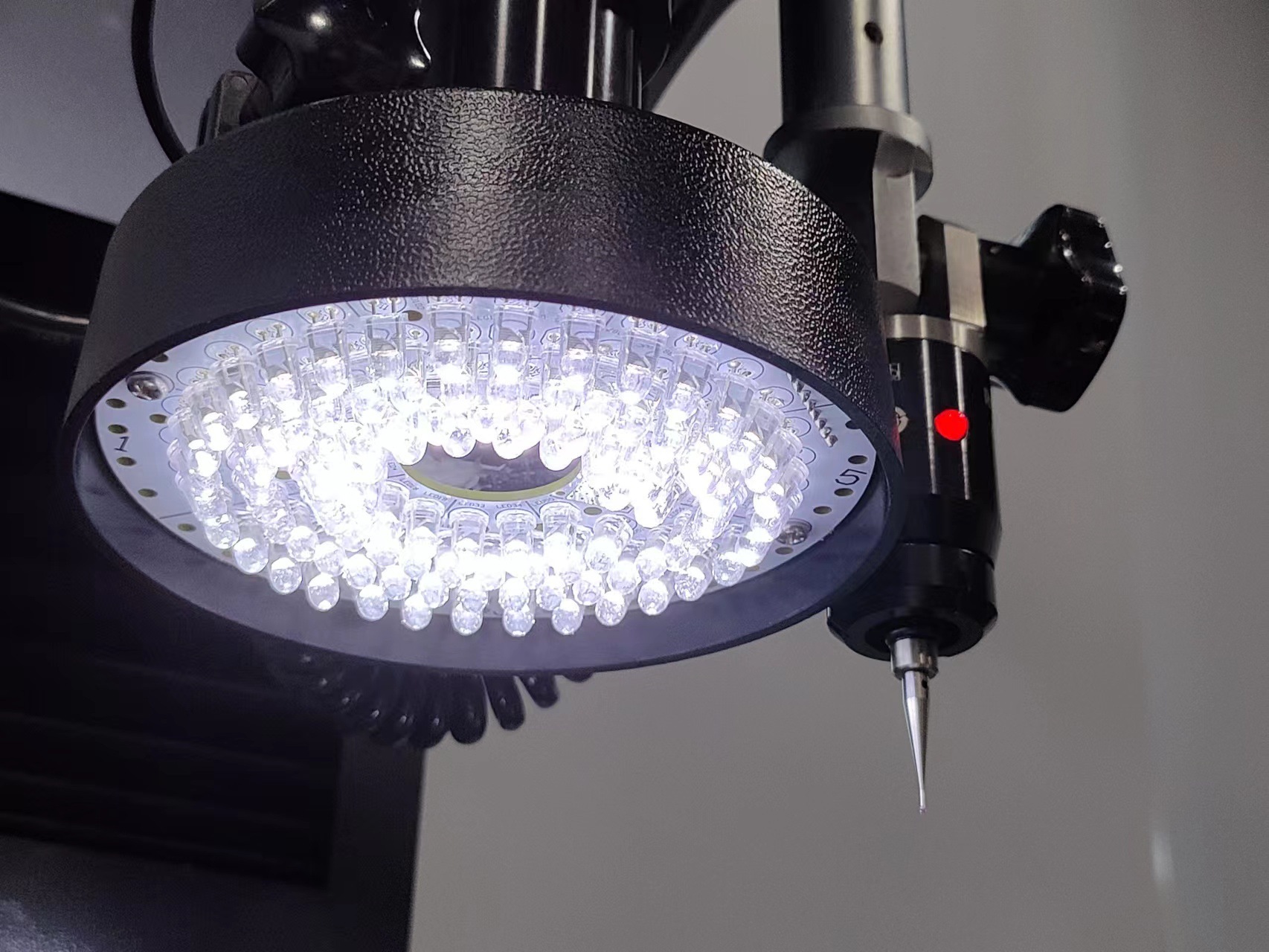

| 照明装置 | 2つのレーザー位置決めシステムを備えた8つのエリアの光源 | |
| 手術 | マウス、ジョイスティック、キーボードによる自動制御 | |
| レンズ | 自動ズーム、自動フォーカス光学同軸レンズ | |
| ビジョンシステム | 高解像度SONY CMOSグローバルシャッターカメラ | |

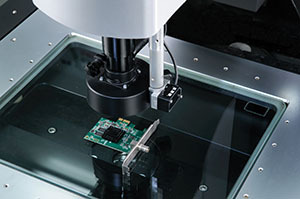

F3高精度クローズドループ自動ズームレンズ
レンズの特徴:
21 ボリューム補正を注文する
Easson Vision 測定機は、21 桁の容積補正機能、超高速リニア エンコーダ読み取り機能、内蔵 EAD (絶対コード デコーダ) を備えた AR シリーズ ネットワーク制御システムと併用され、AR シリーズ システムで当社の AS-80 高精度絶対スケールを使用できるため、高精度で高解像度の測定が可能になります。
2D / 3D マルチ測定
UK Renishaw の高精度タッチプローブを装備し、プローブの 3D 測定とイメージングシステムの 2D 測定を組み合わせることができます。同じ座標系を使用して、2D / 3D 測定を完璧かつ簡単に組み合わせることができます。
Easson Measurement Technology Ltd. は 1995 年に設立され、精密測定機器の設計と製造を行っているメーカーです。「常に品質、技術、革新に注力する」というポリシーのもと、優れた製品を最もリーズナブルな価格でお客様に提供しています。
