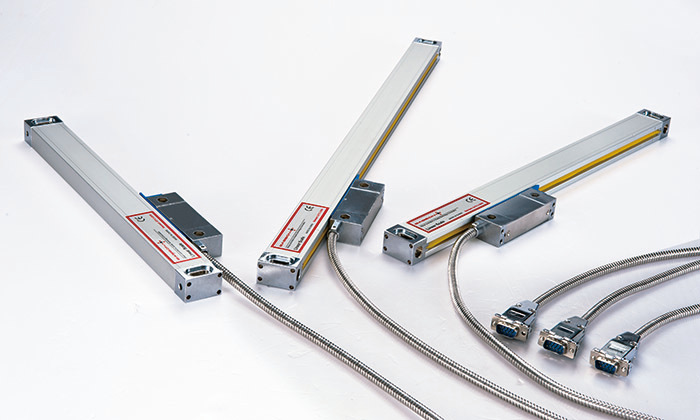

| 名前： | アブソリュートリニアエンコーダ | キーワード： | 絶対線形スケール |
|---|---|---|---|
| 測定基準: | 0.02ミリ | 長さ: | 50 - 1250ミリメートル |
| ディスプレー解像度： | 5µm | 構造： | 垂直5ベアリングサポートシステム |
| 力： | DC5V±5% | 出力信号: | RS422 |
仕様
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 長さごとに50mm毎の仕様 | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 長さ100mm毎の仕様 | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置図
VA10 / VA 11 / VA 12 / VA 13 シリーズ
DSUB9ピン
| ピン | 10 ... | |
| 信号 | ケーブル | |
| 1 | —— | —— |
| 2 | 0V | オレンジ |
| 3 | —— | —— |
| 4 | グランド | グランド |
| 5 | —— | —— |
| 6 | あ | 黄色 |
| 7 | 5V | 赤 |
| 8 | B | 緑 |
| 9 | R | 茶色 |
製品説明
高度な光学測定システム

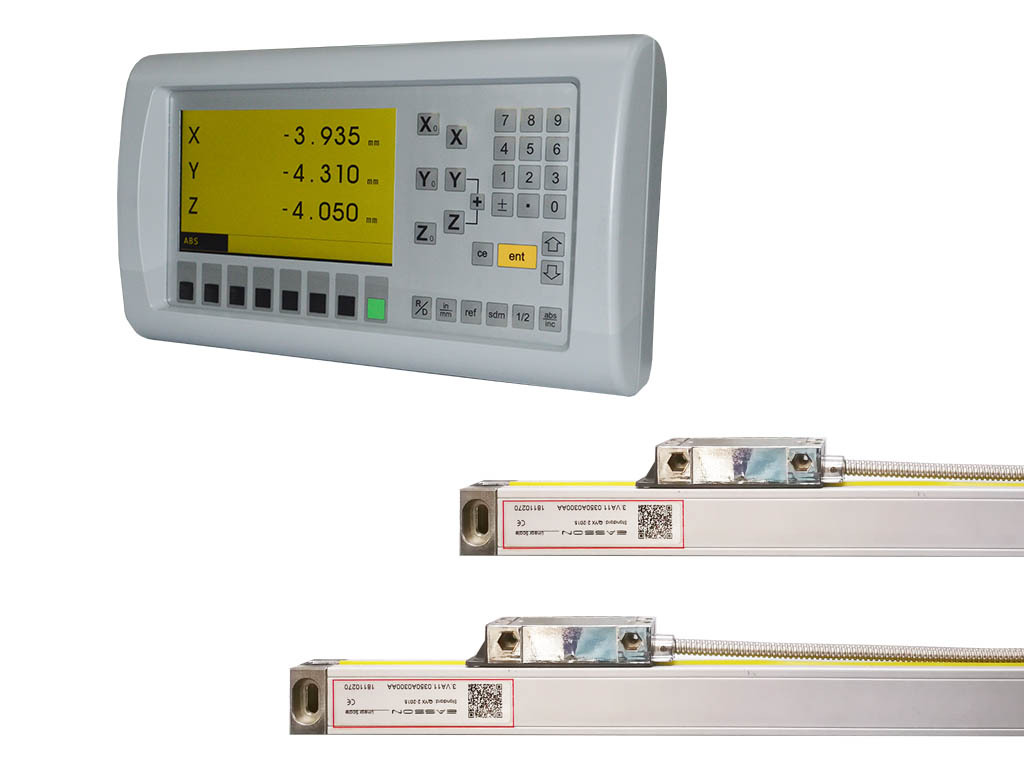

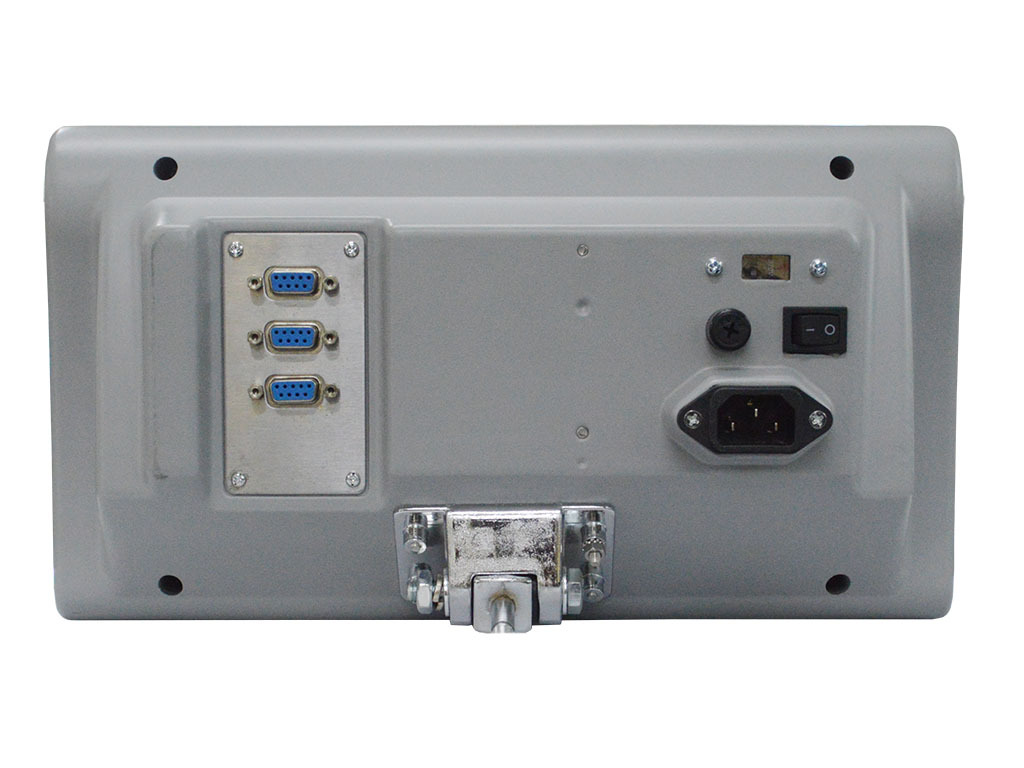

VA スケールには 9 ピン コネクタ内に小型の PCB があり、レーザー補正データは内部に保存されます。当社の LCD デジタル ディスプレイ ユニットを使用すると、補正データは ECF ファイル (補正ファイル) として DRO に直接ロードされ、精度は最大 ±2μm になります。
特徴：
1.スケールのスライドキャリア、光学格子リニアエンコーダセンサー用の5つのベアリング設計と6つのスプリングを使用
2. VS/VA 20 シリーズは、ポジティブプレスシステムを接続して防水 IP65 を実現できます。
3. 移動速度は120m/分以上です。
老化試験
老化試験は、電子機器が工場から出荷される前に、製造工程、設計、材料などの欠陥を明らかにするものです。したがって、企業が製品設計を適時に修正し、製品が老化して安定した後に販売できるようにすることは、製品の品質と市場での評判を向上させる上で非常に重要です。
100%レーザー校正
すべての Easson ガラス グレーティング トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されています。
