| 名前： | デジタル表示 | キーワード： | 旋盤用ドロ |
|---|---|---|---|
| 応用： | フライス盤、旋盤、グラインダー、ボーリング | 言語: | 20 オプション |
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 画面： | 7インチカラーLCD |
| 電源： | 110V / 220V | 出力信号: | 10 ... |

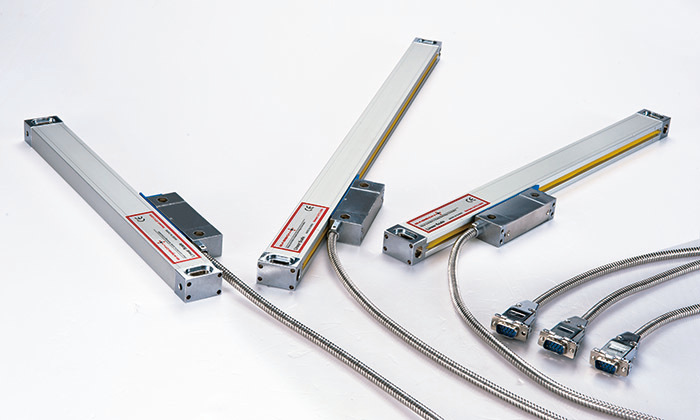

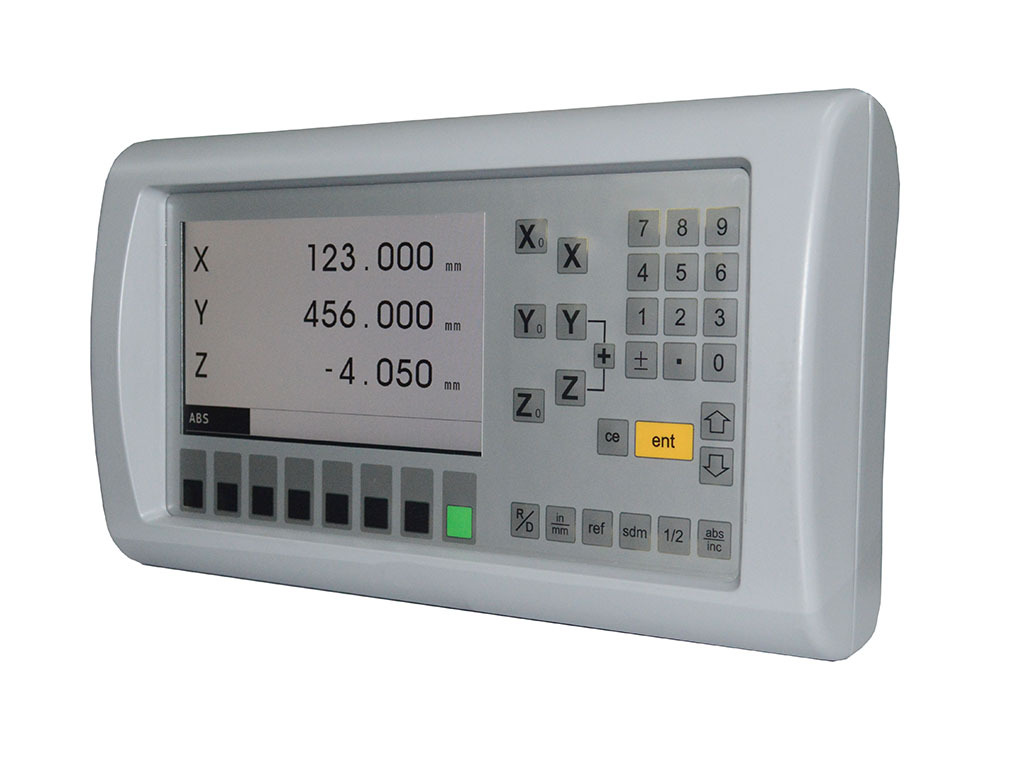

EA-927 オールインワン機能 DRO カウンターには、センタリング 1/2、PCD、INCL、R 機能、非線形補正など、機械加工に非常に重要な機能が備わっています。フライス盤や旋盤などの手動工作機械の一般的な用途では、1 μm または 5 μm の分解能でアプリケーション要件を満たすのに十分です。GS10 および VS10 シリーズのリニア エンコーダーは、1 メートルの移動範囲内で ± 10 μm の精度クラスでこのような分解能を提供します。
技術仕様
| モデル | EA-927 | ||
| 軸番号 | 3軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号入力 | TTL信号 | ||
| 電源 | 110 電圧 - 220 電圧 | ||
| 重量（kg） | 2.5 | ||
|
最大入力 |
2MBHz | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 3 光学式リニアガラススケール | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
デジタル読み出し電源には、リニア電源トランスと電源フィルターが備わっており、これにより、当社の製品はノイズ耐性と EMC の要件を満たすことができます。ES DRO 内部の総発熱量を減らして、長寿命を実現します。非常に高い透磁率のシリコンコアで構成された超低温度上昇トランスが使用され、実質的に温度上昇をわずか 5℃ 程度に抑えます。
デジタル読み出しシステムの基本パラメータは次のとおりです。
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| 計算機を内蔵 |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| スムーズな「R」機能 |
| 線形誤差補正 |
| 非線形誤差補正 |
| Z軸の合計 |
| 軸速度表示 |
| Bluetooth機能（オプション） |
| 停電時位置機能（Easson アブソリュートリニアスケールでのみ動作） |
EMC試験装置
Easson DRO 製品は標準 EMC 標準仕様に合格する必要があり、当社には EMC テスト ESD 耐性テスターの完全なセットがあります。
バーンインテスト
老化試験では、プロセス、設計、材料などの面に欠陥があるかどうかを確認できます。この試験を利用することで、製品設計を迅速に修正し、製品の品質と耐用年数を向上させることができます。

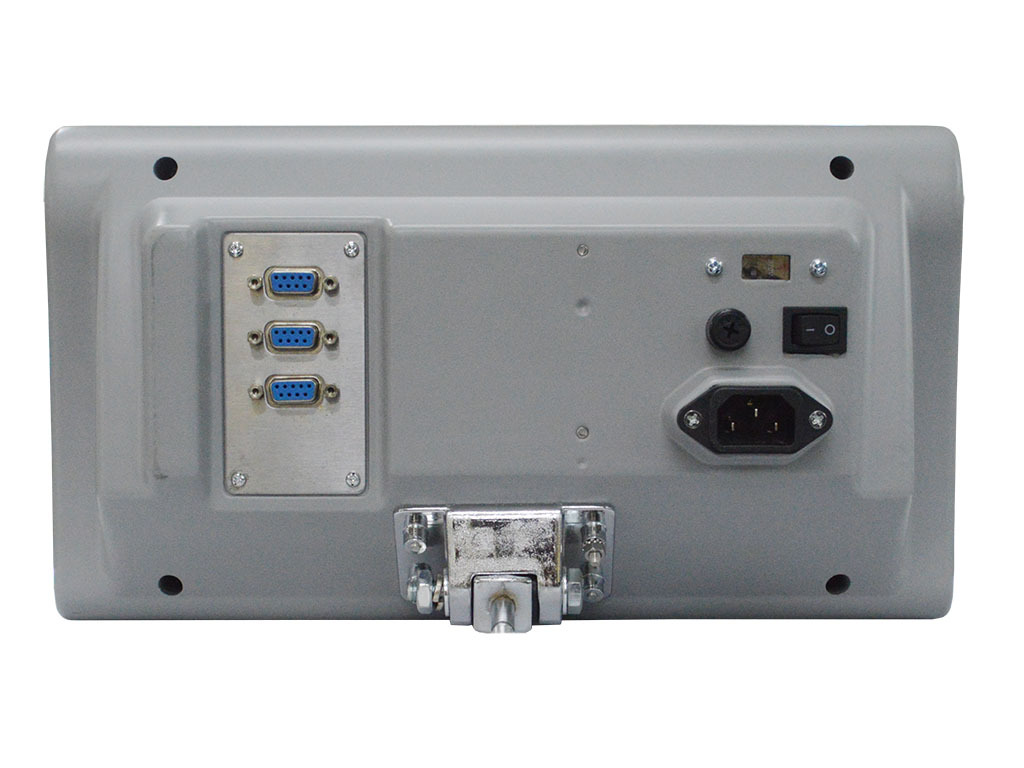

コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 |
