説明

名前: 旋盤用ドロ キーワード: ドロスケール
測定基準: 0.02mm 長さ: 50-1250mm
ディスプレー解像度: 0.005ミリメートル 保証: 13ヶ月
電源: DC5V 出力信号: 10 ...
ハイライト:

光学式インクリメンタルリニアエンコーダ

0.02mm インクリメンタル リニア エンコーダ

0.02mm インクリメンタルリニアスケール

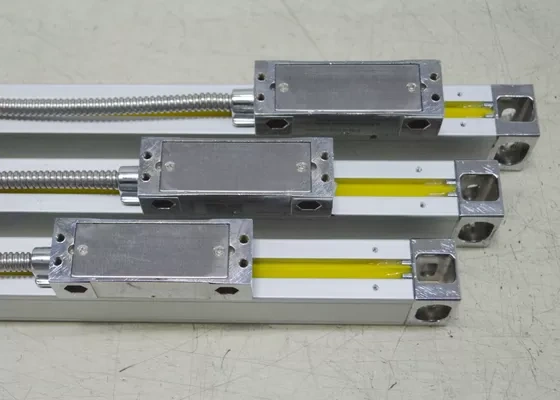

Dro LCD ディスプレイ 光学式インクリメンタル リニア エンコーダ (計測用)

製品仕様書


VS10 VS11 VS12 VS13 VS20 VS21 VS22 VS23
測定基準 格子ガラススケール - 格子周期: 20μm (0.02mm)
光学検出システム 透過型赤外線システム:波長880mm
スライドキャリアシステム 垂直5ベアリング支持システム
ディスプレー解像度 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
測定旅行 50-1200mm 50mmごと 利用不可
1300-3000mm 利用不可 100mmごと
正確さ 50-450mm ±3μm - ±5μm --
500-800mm ±10μm ±5μm ±10μm ±5μm --
1050-2000mm ±10μm ±5μm ±10μm ±5μm --
1300-3000mm -- ±10μm/m
再現性 2μm(0.002mm)
ヒステリシス 3μm(0.003mm)
保護 IP53
電源 DC5V±5%
出力信号 10 ... 10 ... 422 422 10 ... 10 ... 422 422


設置寸法


VS10 / VS 11 / VS 12 / VS 13 シリーズ

VS 20 / VS 21 / VS 22 / VS 23 シリーズ


コネクタインターフェース


DSUB9ピン

ピン 10 ... 422A
信号 ケーブル 信号 ケーブル
1 —— —— A- 黄色
2 0V オレンジ 0V
3 —— —— B-
4 グランド グランド グランド グランド
5 —— —— R-
6 黄色
7 5V 5V 茶色
8 B B
9 R 茶色 R グレー

DIN 7ピン

ピン ケーブル 10 ...
1 オレンジ 0V
2 —— ——
3 黄色
4 B
5 5V
6 茶色 R
7 地面 グランド
場合 地面 グランド


製品説明


高度な光学測定システム

VS シリーズ光学リニアスケールのスライドキャリアは、光学格子リニアトランスデューサー用の 5 つのベアリング設計と 6 つのスプリングを使用しており、特に長い旋盤機のような長い寸法のスケールでは、より信頼性の高いサポートブラケットシステムです。精度は GS20 シリーズの長いスケールよりも優れています。

ダブルシールデザイン

GS シリーズ スケールのプラスチック シールは革新的な素材を使用しており、優れた耐油性、高い弾性回復特性、耐久性を実現しています。また、慎重に設計されたリップ形状により、低いスライド抵抗を実現しています。

100%レーザー校正

すべてのガラス格子トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。

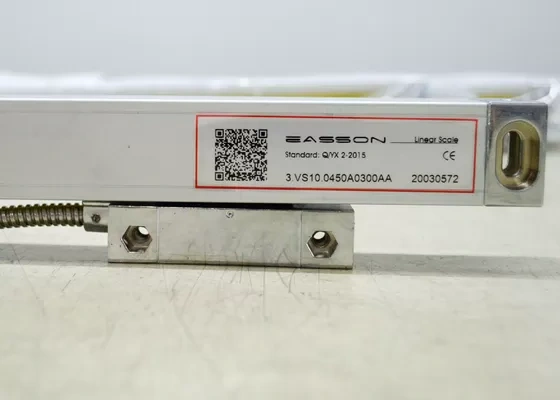

QRコードによる精度レポート

各リニアスケールには QR コードが印刷されており、工場検査の精度レポートをユーザーが簡単に確認することができます。
