| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | VS10 |
| 最小注文数量： | 1セット |
|---|---|
| パッケージの詳細: | 合板ケース |
| 納期： | 7営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 月間1500台 |
| 名前： | リニアガラススケール | キーワード： | リニアポジションエンコーダ |
|---|---|---|---|
| 測定基準: | 0.02ミリ | 長さ: | 50-1200ミリメートル |
| ディスプレー解像度： | 0.005ミリメートル | 保証： | 13ヶ月 |
| 電源： | DC5V | 出力信号: | TTL (A Qual B) |
| ハイライト: |
ガラススケール リニアエンコーダー CNC、Dro ガラススケール リニアエンコーダ、Easson VS10 リニアエンコーダ解像度 |
||

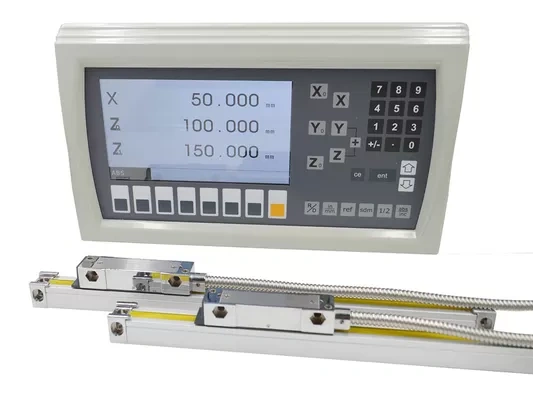

フライス盤用 5um / 1um 分解能の高精度 VS シリーズ リニア エンコーダ
高度な光学測定システム
VS / VA シリーズ スケールのスライド キャリアは、特に大型旋盤のような長尺スケールにおいて、光学格子リニア トランスデューサー用に 5 つのベアリング設計と 6 つのスプリングを使用しています。精度は GS20 シリーズの長尺スケールよりも優れています。
特徴：
A) リーダーヘッドのスライドキャリア、光学格子線形変換器用の5つのベアリング設計と6つのスプリングを使用
B) VS20 シリーズは、ポジティブプレスシステムを接続して防水 IP65 を実現できます。
C) 移動速度は120m/分以上です。
老化試験
Easson光学式リニアスケールのリーダーヘッドセンサーは、組み立て前に72時間のエージングテストのために電源を入れる必要があります。
すべてのリニアスケールの品質が信頼できることを確認します。
製品仕様書
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
VS10 シリーズ

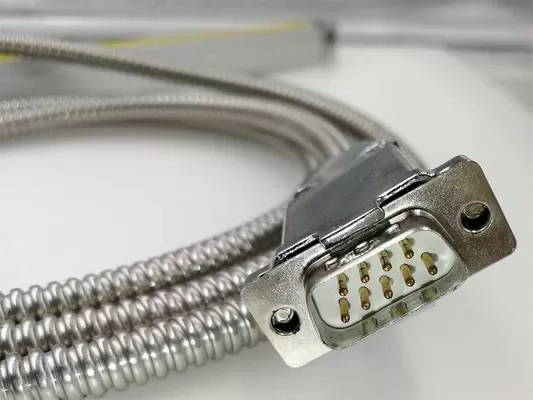

コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
DIN 7ピン
| ピン | ケーブル | 10 ... |
| 1 | オレンジ | 0V |
| 2 | —— | —— |
| 3 | 黄色 | あ |
| 4 | 緑 | B |
| 5 | 赤 | 5V |
| 6 | 茶色 | R |
| 7 | 地面 | グランド |
| 場合 | 地面 | グランド |
100%レーザー校正
すべてのリニア エンコーダは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。

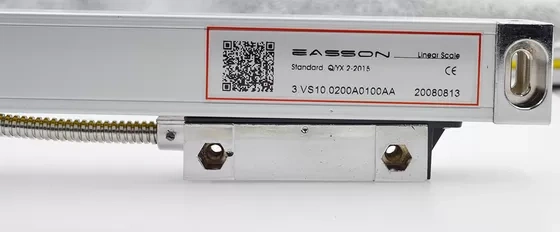

QRコードによる精度レポート
各リニアエンコーダには QR コードが印刷されており、工場検査の精度レポートをユーザーが確認するのに便利です。
