| 名前： | 旋盤用 2 軸デジタル表示 | モデル名: | GS10 |
|---|---|---|---|
| 解決： | 0.005ミリメートル | 長さ: | 50-1250mm |
| 電源： | DC5V | 出力信号: | 10 ... |
| 再現性: | ±2μm | キーワード： | 2軸ドロ |
| ハイライト: |
2軸光学リニアスケール、工作機械用光学式リニアスケール、0.005mm分解能リニアスケールエンコーダ |
||

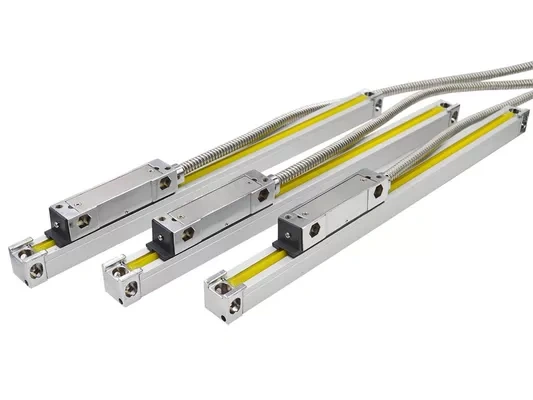

Easson 2軸デジタル読み取り光学リニアスケール（工作機械用）
製品仕様書
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | 45°5ベアリング支持システム | 垂直5ベアリング支持システム | ||||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 100-1200mm | 長さ50mm毎の仕様です。 | 利用不可 | 長さ50mm毎の仕様です。 | |||||||||
| 1300-3000mm | 利用不可 | 長さ100mm毎の仕様です。 | 長さごとに50mm刻み 最大500mmまで | ||||||||||
| 正確さ | 100-450mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000mm | -- | ±25μm | -- | ||||||||||
| 再現性 | 2μm（0.002mm） | ||||||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||||||
| 保護 | IP53 | ||||||||||||
| 電源 | DC5V±5% | ||||||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
GS10 / GS11 / GS12 / GS13 シリーズ
GS20 / GS21 / GS22 / GS23 シリーズ
GS30 / GS31 / GS32 / GS33 シリーズ
コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
DIN 7ピン
| ピン | ケーブル | 10 ... |
| 1 | オレンジ | 0V |
| 2 | —— | —— |
| 3 | 黄色 | あ |
| 4 | 緑 | B |
| 5 | 赤 | 5V |
| 6 | 茶色 | R |
| 7 | 地面 | グランド |
| 場合 | 地面 | グランド |
製品説明
高度な光学測定システム
GS シリーズ スケールのスライド キャリアは、今日の市場で最も信頼性の高いシステム設計として実証されている光学格子リニア トランスデューサー用の 5 つのベアリング設計を採用しています。
リーダーヘッドの経年劣化試験
すべての Easson リニア スケールは、リーダー ヘッドの LED と PCB の品質をチェックし、すべてのリーダー ヘッドがすべての製造プロセスを通じて当社の品質管理システムに合格したことを確認するために、72 時間以内にエージング テストを受ける必要があります。
100%レーザー校正
すべてのガラス格子トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。
精度レポート
各リニアスケールには QR コードが印刷されており、工場検査の精度レポートをユーザーが簡単に確認することができます。
