| 材料： | プラスチック | 画面： | 7インチカラーLCD |
|---|---|---|---|
| 言語： | 20の選択肢 | 電源： | 交流110V - 220V |
| 信号： | A クォリティ B (TTL) | 軸番号: | 3軸 |

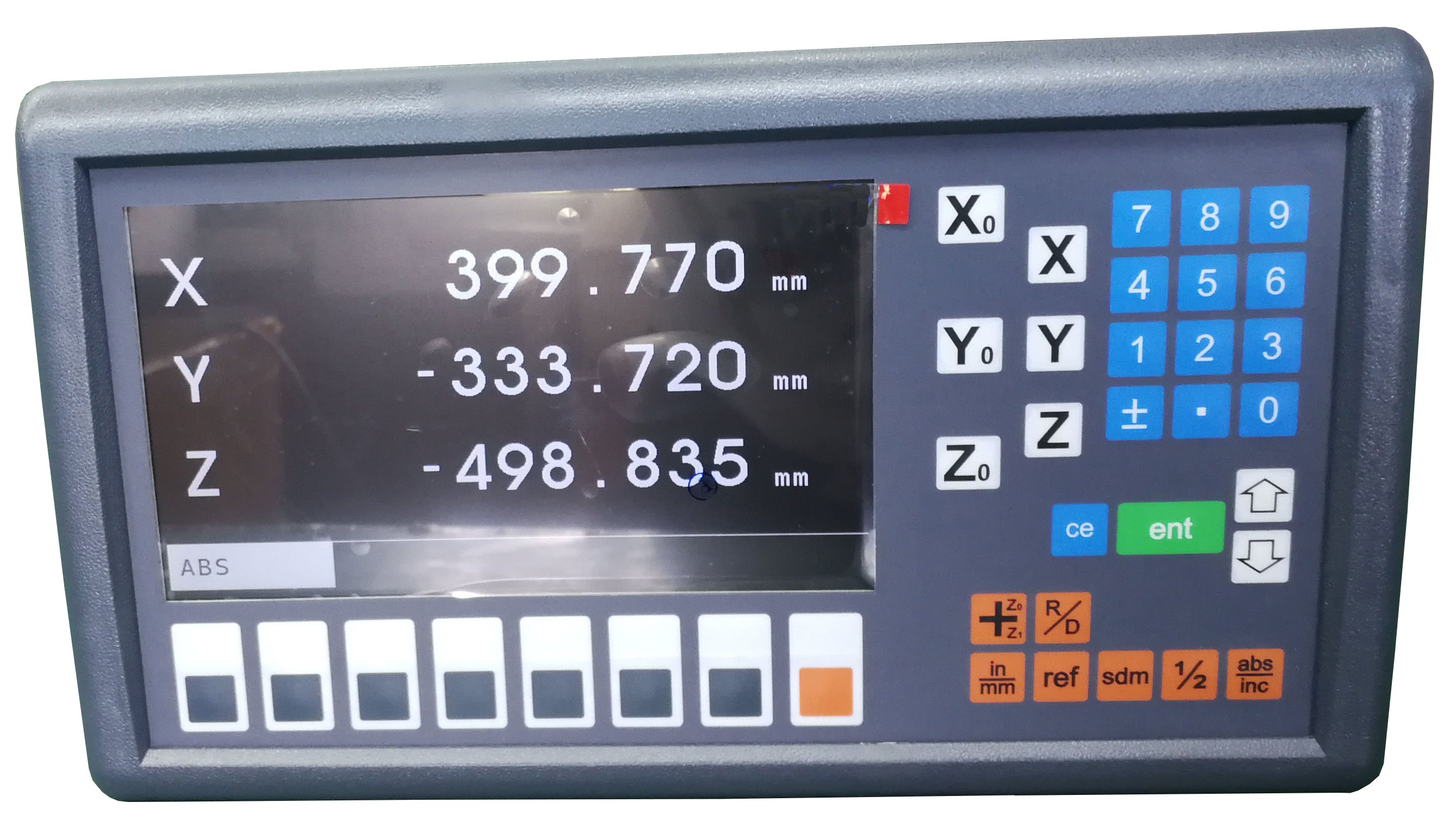

キーボードの説明:
あ: 数字、小数点、プラスマイナスキー
B : 上下選択キー
Ｃ : XYZ軸表示値をゼロにするキー
だ: 確認キー
え: XYZ軸選択キー
ふ: クリアキー
1. 通常の計算モードでのクリアキー
2. 結果転送の一時的なゼロプリセットをキャンセルする
グ: 機能メニュー鍵
H :機能選択キー
私: LCDディスプレイ画面
研究開発: 直径と半径の表示を切り替えるキー。旋盤モードでのみ有効です。
インチ/mm : インチとメートル法の表示を切り替える
参照: 基準点の軸を見つけます。すべてのガラススケールの中央には恒久的で固定されたマーク（位置）があります。通常、REF マークまたは REF ポイントと呼ばれます。
sdm : サブデータム機能、DRO は、ABS/INC 座標のみを持つことの欠点を克服するために、追加の 199 個のサブデータム (SDM) メモリを提供します。
1/2 : 中心検索機能を使用した半分の表示座標
ABS/INC : 絶対値表示と増分値表示を切り替える
技術仕様
| モデル | ES-12C | ||
| 軸番号 | 3軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号入力 | 10 ... | ||
| 電源 | 110V - 220V | ||
| 総重量（kg） | 3.5 | ||
| 最大入力 | 2MBHz | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 3 光学ガラススケール | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
Easson Digital 読み出し電源は、リニア電源トランスおよび電源フィルターを使用しており、これにより、当社の製品はノイズ耐性および EMC の要件を満たすことができます。ES DRO 内部の総発熱量を減らして、長寿命を実現します。非常に高い透磁率のミクロンコアで構成された超低温度上昇トランスが使用され、実質的に温度上昇をわずか 5℃ 程度に抑えます。

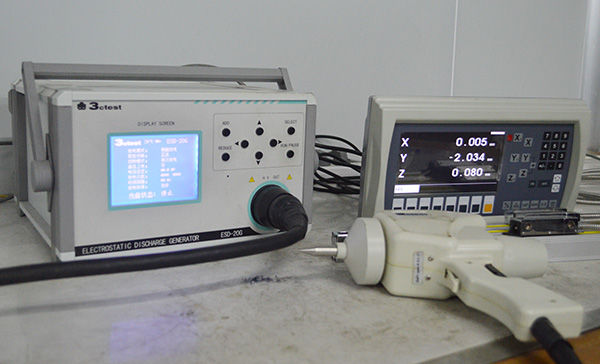

EMC試験装置
すべての Easson Digital Readout 製品が標準 EMC 仕様に合格できることを保証するために、当社では EMC テスト ESD 耐性テスターの完全なセットを用意してテストを行っています。
コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 | 赤 | 緑 | 茶色 |
イーソン計測テクノロジー株式会社は1995年に設立され、精密測定機器の設計と製造を行っているメーカーです。常に品質、技術、革新に取り組んでいます「当社はお客様に優れた製品を最もリーズナブルな価格でご提供いたします。」
Easson は標準化委員会の活動に積極的に参加し、この業界の他の先駆的な企業と真剣に協力して、中国におけるこの業界の発展を促進しています。
よくある質問
1. 私たちは誰ですか?
Easson は、精密測定機器の設計と製造を行うメーカーです。ビジョン測定システム、光学プロファイル プロジェクター、デジタル読み出しシステム (DRO)、リニア エンコーダ ガラス スケールなどです。
2. 品質をどのように保証できますか?
当社は20年以上にわたり、中国の工場に総合品質管理（TQM）システムを導入しています。生産プロセスと品質記録、労働訓練、そして製品の厳格な管理
老化テストなど。これらすべては、すべての製造プロセスを通じて常に品質保証が実施されることを保証するためです。
3. Q: OEM カスタマイズ サービスを受け入れましたか?
A: もちろん、標準製品だけでなく、注文数量に応じてお客様のご要望に合わせたカスタマイズされた製品もご提供できます。
4. Q: 御社では主に何を生産していますか?
A: 当社は主にビジョン測定機、光学プロファイルプロジェクター、デジタル読み出しシステム（カウンター）、リニアエンコーダガラススケールを製造しています。CNCリニアスケール
5. Q: このモデルの長さは 1000mm ですか?
A: 通常、GS90 シリーズは長さ 50 ～ 500 mm でのみ使用可能です。スケール本体の構造が薄い (剛性が不十分) ため、このモデルを長尺寸法の測定に使用することはお勧めしません。
6. Q: Easson GS10、GS30、GS90、VS10、VS20 モデルをどのように識別できますか?
A: スケール本体に製品コード ラベルが貼られています。また、各モデルの寸法は異なります。構造については、GS シリーズは光学格子リニア スケールのキャリアに 5 つのベアリング設計と 1 つのスプリングを使用しています。ただし、VS シリーズは GS とはまったく異なり、6 つのスプリング プッシュ アンド プル構造を備えており、GS スケールよりも精度が高くなります。
7. Q: どのくらいの長さのリニアエンコーダスケールを製造できますか?
A: 現在、最大3000mmの長さのガラススケールを生産できます。
8: Easson のインクリメンタル リニア エンコーダとアブソリュート リニア エンコーダをどのように識別できますか?
A: まず、スケール本体に製品コードラベルが貼られています。さらに、絶対スケールにはABSゼロラベルが付いており、絶対リニアスケールであることを示しています。次に、絶対スケールには内部に小さなPCBがあります。高精度測定のための非線形補正データを保存できるコネクタ。
