| 用途: | フライス盤、旋盤、グラインダー、ボーリングマシン | 言語: | 20の選択肢 |
|---|---|---|---|
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 総重量: | 3.5キロ |
| 電源： | 交流110V - 220V | 出力信号: | 10 ... |
梱包と配送
単一パッケージサイズ: 38x23x15 cm
パッケージタイプ: カートンボックス
正味重量: 2 kg
配達：
| 量 | 1-10 | 11-50 | 51-100 | ＞100 |
| 推定所要時間（日） | 3 | 5 | 7 | 15 |

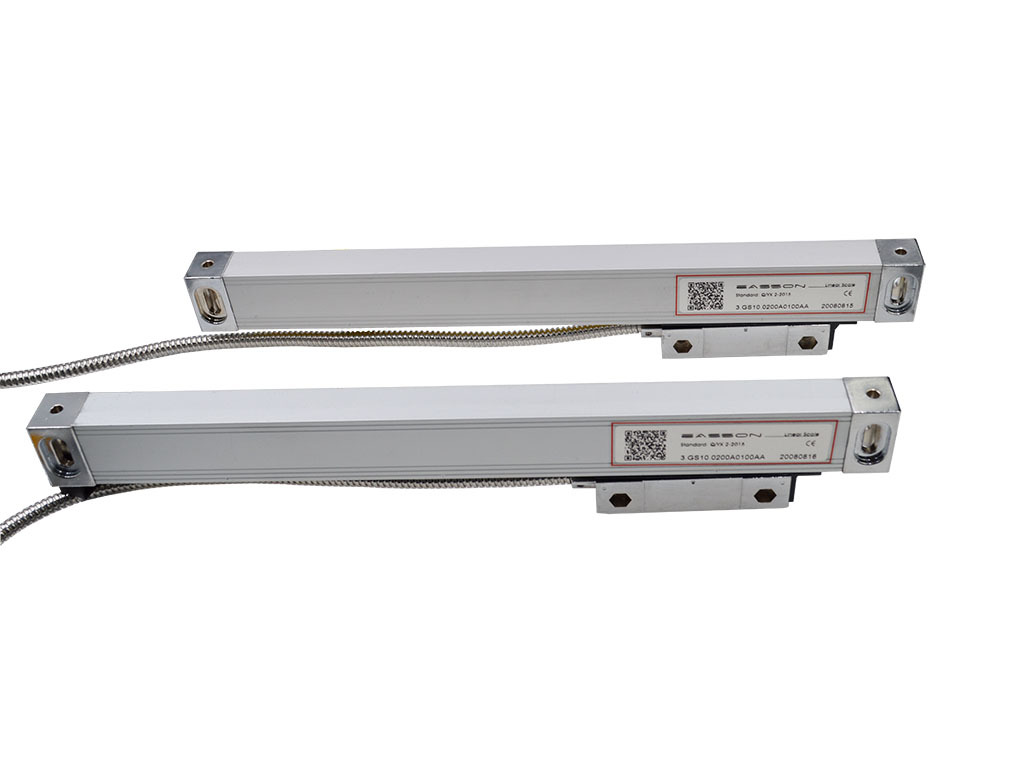

| GS10 | GS11 | GS12 | GS13 | GS30 | GS31 | GS32 | GS33 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | 垂直5ベアリング支持システム | |||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 100-1200mm | 長さ50mm毎の仕様です。 | 長さ50mm毎の仕様です。 | ||||||
| 1300-3000mm | 利用不可 | 長さごとに50mm刻み 最大500mmまで | |||||||
| 正確さ | 100-450mm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm |
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | ||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | ||||
| 1300-3000mm | -- | -- | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
技術仕様

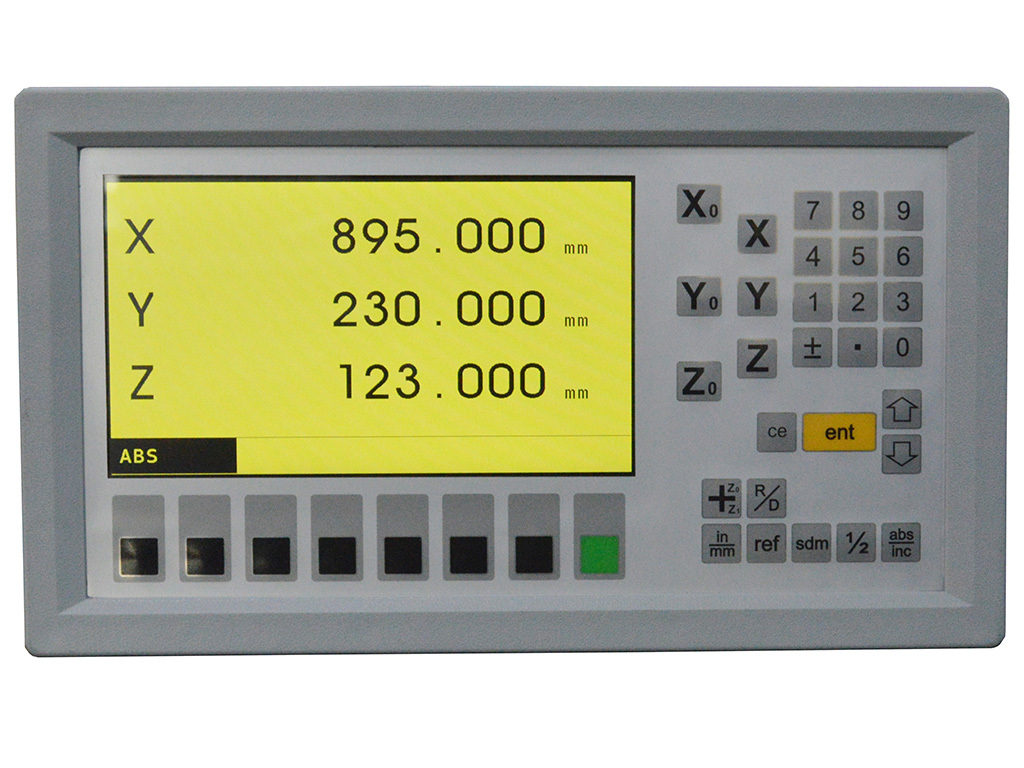

| モデル番号 | EA-926 | ||
| 軸 | 3軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号入力 | 10 ... | ||
| 電源 | 110V / 220V | ||
| 正味重量（KGS） | 2 | ||
|
最大入力 |
2MBHz | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 3つの光学ガラススケール | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
EMC試験装置
すべての Easson Digital Readout 製品は EMC 仕様を満たす必要があり、当社には電磁両立性をテストするための EMC テスト ESD 耐性テスターの完全なセットがあります。
Easson DRO は、以下のとおり、電磁両立性 (EMC) の関連規格に準拠しています。
IEC61000-4-2 / GB / T 17799-2: 静電放電耐性（接触放電6000V、空中放電8000V）
IEC61000-4-4 / GB / T 17799-4: 電気的高速過渡バースト耐性（パルス振幅2000V）
IEC61000-4-5 / GB / T 17799-5: 雷サージ耐性（重畳パルス電圧ピーク2000V）
老化試験
老化試験では、プロセス、設計、材料などの面に欠陥があるかどうかを確認できます。この試験を利用することで、製品設計を迅速に修正し、製品の品質と耐用年数を向上させることができます。

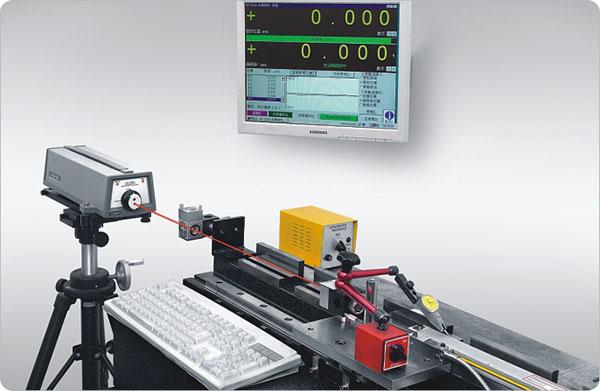

100%レーザーキャリブレーション
