| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | ES-14B |
| 最小注文数量： | 1セット |
|---|---|
| パッケージの詳細: | カートン |
| 納期： | 3営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 1か月あたり1000セット |
| 名前： | デジタル読み出しキット | 応用： | ミル、旋盤、グラインダー、ボーリング |
|---|---|---|---|
| 電源： | 110V - 220V、50Hz | 言語: | 中国語、英語、ドイツ語、スペイン語、タイ語、ヒンディー語 |
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 総重量: | 3.5キロ |
| 出力信号: | 10 ... | キーワード： | フライス盤ドロキット |
| ハイライト: |
フライス盤用リニア位置エンコーダ、5um リニア位置エンコーダ、Easson デジタルリニアスケール |
||
Easson 5um デジタル読み出しフライス盤リニア位置エンコーダ
製品の説明

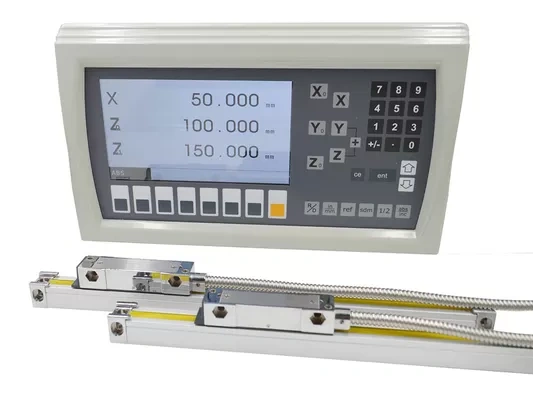

Easson ES14B 3 軸多機能 LCD DRO は、DRO でパラメータを設定することで、フライス盤、旋盤、ボーリング盤、研削盤などのさまざまな工作機械に使用できます。多くのグラフィック処理機能があります。たとえば、R 機能、フライス盤のライン穴位置決めなどです。
デジタル読み出しシステム製品パラメータ
| モデルタイプ | ES-14B | ||
| 軸番号 | 3軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号入力 | 10 ... | ||
| 電源 | AC110V - 220V | ||
| 正味重量（kg） | 2.5 | ||
| 入力周波数 | 2MBHz | ||
| 操作キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 2 または 3 リニアスケール | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||

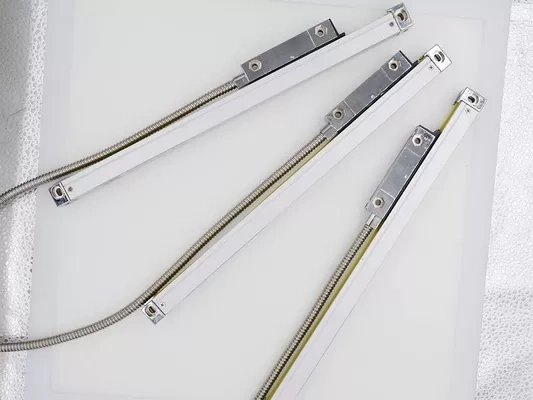

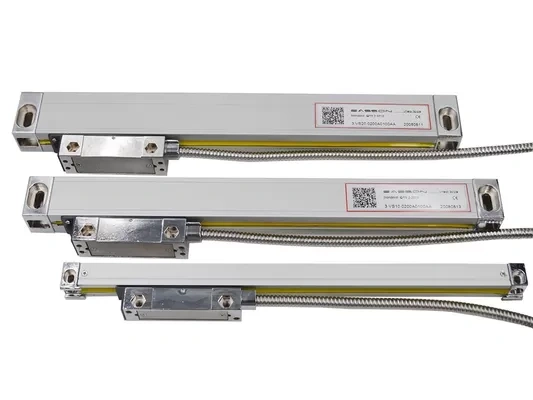

光学式リニアスケール | リニアスケール | 光学ガラススケール仕様
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | 格子ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| ディスプレー解像度 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 50mmごと | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 100mmごと | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
高度な光学測定システム

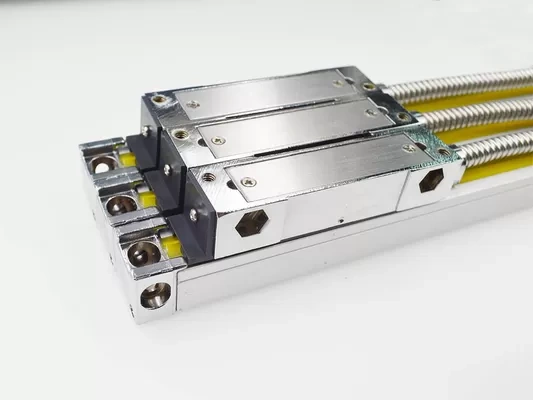

VS / VA シリーズ リニア エンコーダのスライド キャリアは、光学格子リニア トランスデューサーに 5 つのベアリング設計と 6 つのスプリングを使用し、VA スケールがインストールによって影響を受けないようにします。スプリングは、オペレーターのインストールが位置合わせに適していない場合に角度を調整できるため、1 つのスプリング設計のリーダー ヘッドよりも高い精度を実現できます。
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
100%レーザー校正
すべての Easson 光学リニア スケールは、社内のレーザー干渉計によって個別に検査および校正されており、測定精度が仕様に 100% 準拠していることが保証されています。
