| 名前： | ビジョンカメラシステム | キーワード： | ビジョンCmm |
|---|---|---|---|
| 正確さ： | (1.5+L/200) µm | 応用： | 携帯電話、金型、金属、プラスチック |
| 動作モード： | XY軸手動、Z軸自動 | 解決： | 0.01μm |
| 点灯： | 8つのエリアの光源 | 測定範囲: | 300×200×200ミリ |
製品導入

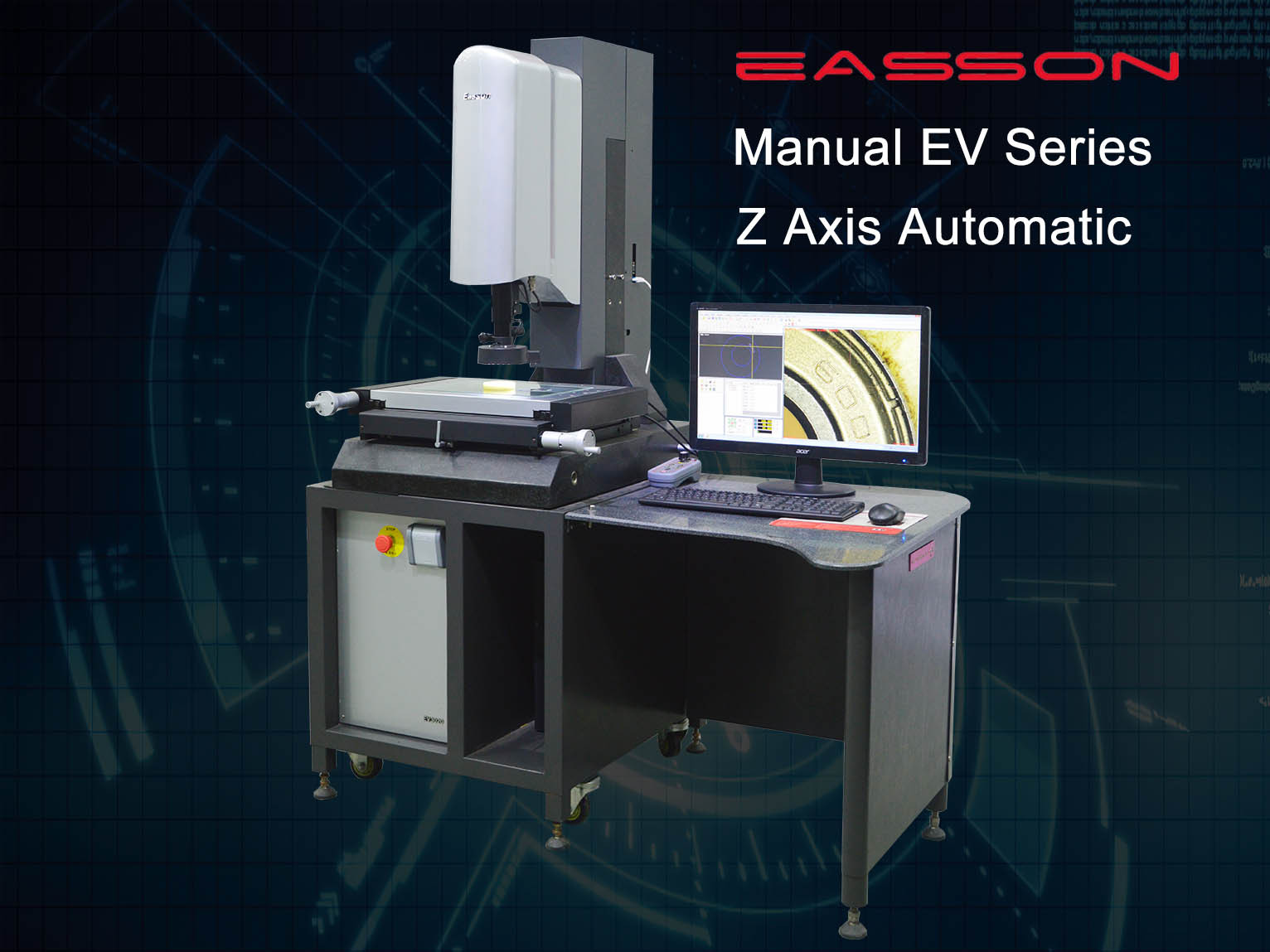

Easson EV シリーズ ビデオ測定機は、コスト効率が高く、自動ズームと自動フォーカスが標準構成になっています。
ビジョン測定機 (VMM) は、精密な寸法分析と組み合わせた光学イメージングの原理に基づいて動作し、高度なハードウェアおよびソフトウェア コンポーネントを使用して、オブジェクトの形状を高精度で測定します。VMM の動作原理に関係する主要な手順とコンポーネントの詳細は次のとおりです。
技術仕様
| モデル | 2515 | 3020 | 4030 |
| 測定範囲(mm) | 250×150×150 | 300x200x200 | 400x300x250 |
| 全体寸法（mm） | 1000×600×1400 | 1200x720x1600 | 1200x720x1600 |
| 作業台ガラスサイズ(mm) | 289x189x10 | 339x239x10 | 439x339x12 |
| 重量（kg） | 170 | 280 | 410 |
| テーブル最大荷重(kg) | 20 | 20 | 20 |
| 測定精度（μm） | 1.5+L/200 | ||
| 繰り返し精度(mm) | 0.002 | ||
| 倍率 | 光学倍率0.7-4.5倍、画像倍率20-125倍 | ||
| 軸表示解像度 | 0.00001mm（0.01μm） | ||

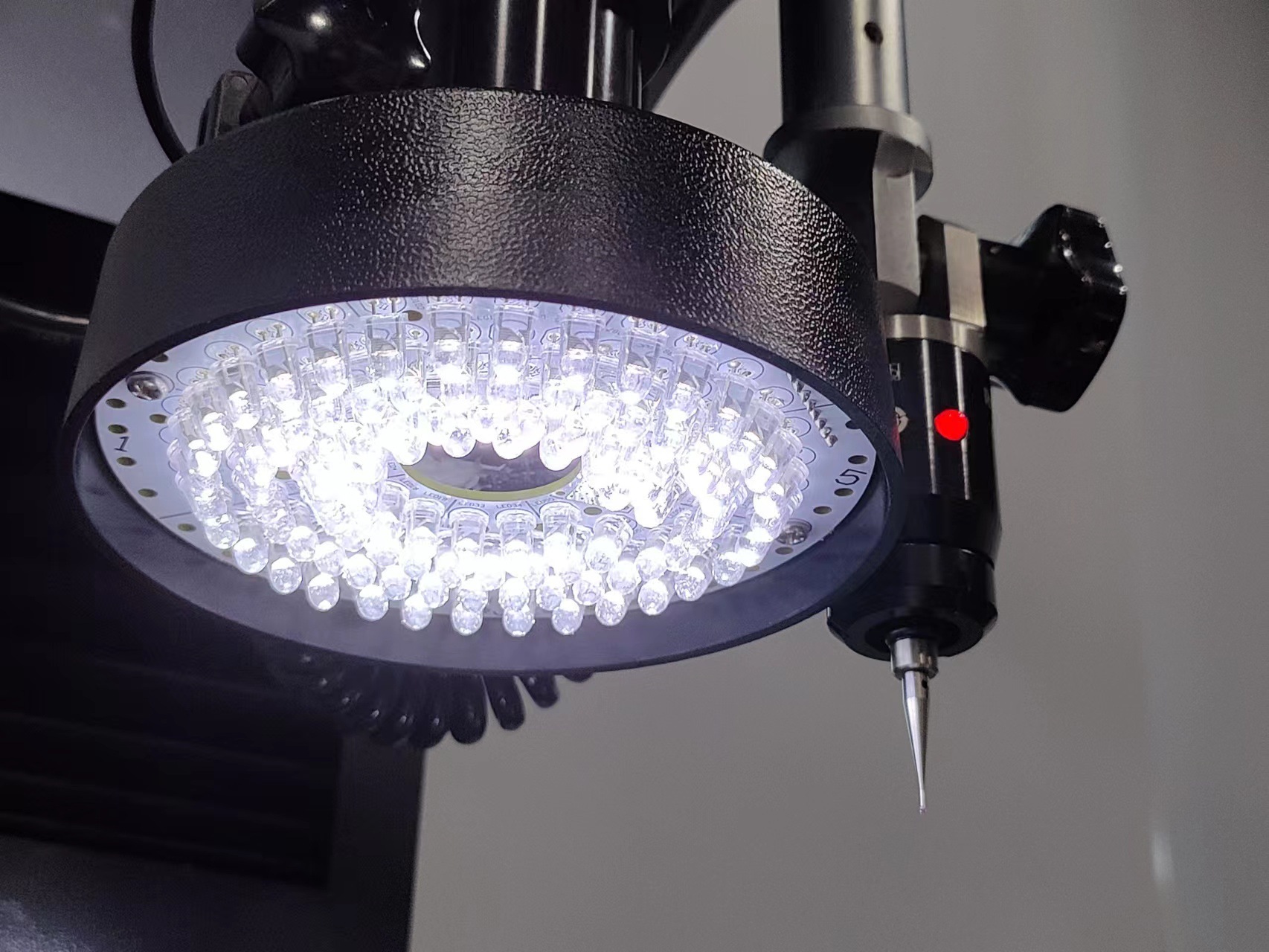

| 照明装置 | 2つのレーザー位置決めシステムを備えた8つのエリアの光源 | ||
| 運用モデル | XY軸手動、Z軸自動 | ||
| レンズ | 自動ズーム、自動フォーカス光学同軸レンズ | ||
| ビジョンシステム | 高解像度 1/2'' CMOS グローバルシャッターカメラ | ||
特徴
F3高精度クローズドループ自動ズームレンズ
1. 300万画素の高解像度レンズ
2. 完全な閉ループサーボ制御により、ギア伝達ギャップがなくなり、機械の再現性が大幅に向上します。

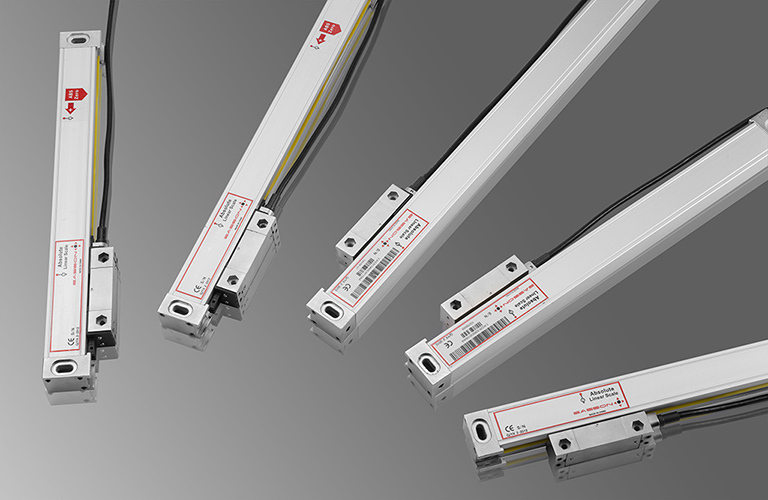

3. 完全な閉ループ位置フィードバックのために、Easson が特別に開発および設計した高精度で高解像度のリング型格子定規を採用します。
4. F3レンズには同軸光源が付属しており、深穴測定時の照明不足の問題を解決します。
5. 完全自動フォーカスのための完全閉ループサーボ位置フィードバック
21 ボリューム補償の注文
AR シリーズ ネットワーク制御システムには、21 項目の空間補正が含まれており、超高速リニア エンコーダ読み取り機能と内蔵 EAD (絶対スケール デコーダ) を備え、AS-80 高精度絶対スケールにより、高精度で高解像度の測定を実現します。
ケース分析
時計のムーブメントなどの微細精密部品の検査

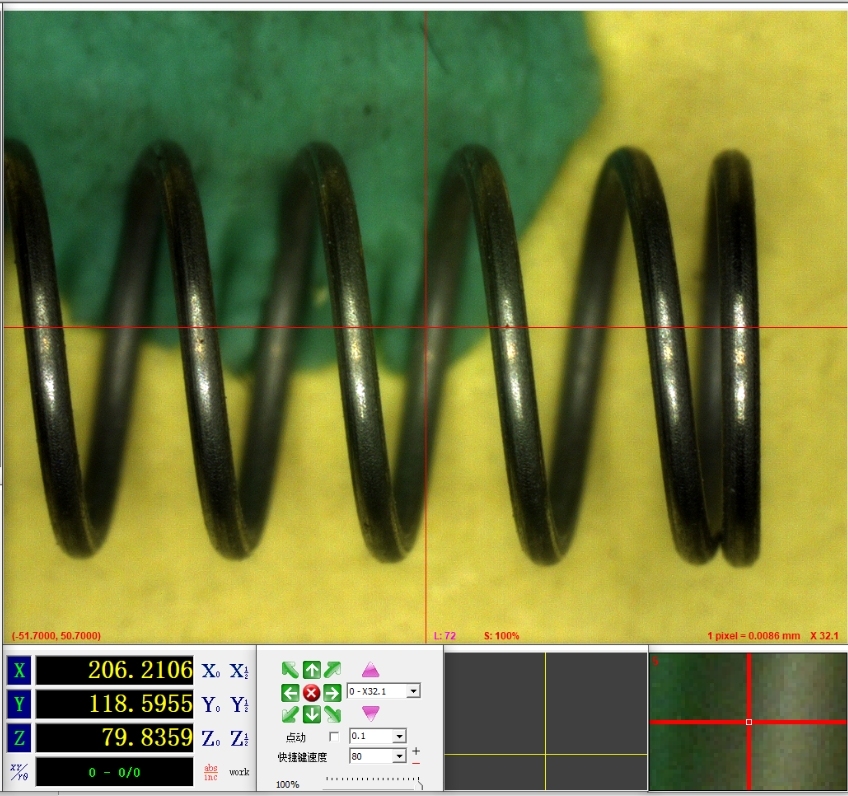

高精度の自動ズームレンズとカメラ、そして強力な 2D 測定ソフトウェアのおかげで、画像のアウトラインを簡単かつ正確に認識できます。部品を測定した後、結果を AutoCAD ファイルにエクスポートし、元の設計図と比較することができます。
