| 名前： | ブリッジポートデジタルリードアウト | キーワード： | デジタルリニアスケール |
|---|---|---|---|
| 色： | 白 | シェル： | アルミニウム |
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 応用： | フライス加工、旋盤加工、研削加工、ボーリング加工、ワイヤーカット |
| 力： | 110V / 220V | 出力信号: | 10 ... |

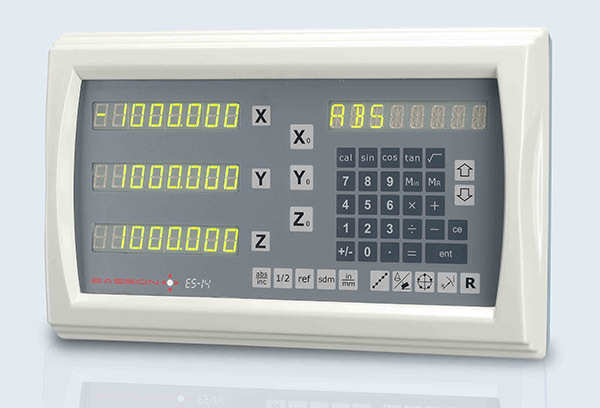

製品導入
ES-14 シリーズは、Easson のオールインワン機能読み出しシステム シリーズです。ES-14 では、DRO セットアップ中に必要なアプリケーション (フライス加工、旋盤加工、ボーリング加工、ドリリング加工、研削加工、ワイヤーカット) を直接選択できます。また、さまざまなタイプの汎用および特殊機械にアプリケーション固有の機能を直接提供し、最高の加工精度と効率を実現します。
Autotex は ES シリーズのキー膜として使用されており、最も一般的に使用される工業用溶剤に対する優れた耐薬品性と優れたスイッチ寿命を提供し、スイッチ寿命は 100,000 回と予想されます。
新しい電源
1. 高効率: スイッチング電源は、熱として放出される電力が少量のみであるため、非常に効率的です。この効率は、電源のオン/オフを高速に切り替えて電力出力を調整する方法によるものです。
2. コンパクトなサイズ: これらの電源は高周波動作のため、通常、トランスベースの電源よりも小型で軽量であり、コンポーネントの小型化が可能です。
3. 広い入力電圧範囲: より広い範囲の入力電圧に対応できるため、さまざまな国際アプリケーションに適しています。
4. 調整可能な出力電圧: スイッチング電源の出力電圧は簡単に調整でき、厳密に制御できるため、正確な電圧条件を必要とするデバイスに役立ちます。
5. コスト効率が高い: 一般的に、軽量でサイズが小さいため、製造と出荷にかかるコストが低くなります。
6. 応答時間の短縮: スイッチング電源は負荷条件の変化に迅速に応答するため、電源管理および保護システムでは重要になります。
EMC試験装置
すべての Easson DRO 製品が標準 EMC 標準仕様に合格できることを確認するために、当社には EMC テスト ESD 耐性テスターの完全なセットがあります。
老化テスト
エージングテストでは、プロセス、設計、材料などの欠陥の有無を確認できます。そのため、このテストを使用して製品設計を迅速に修正し、製品の品質と耐用年数を向上させることができます。
技術仕様
| モデル番号 | ES-14 | ||
| 軸番号 | 3軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号出力 | 10 ... | ||
| 電圧範囲 | AC110V - 220V / 50Hz - 60Hz | ||
| 重量（kg） | 3.5 | ||
|
入力周波数 |
2MBHz | ||
| 操作キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 3光学リニアスケール | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
基本的なパラメータは以下の通りです。
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロをクリア |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| 傾斜加工 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |
ESシリーズDROの高度な機能：非線形誤差補正
フライス盤の高度な機能

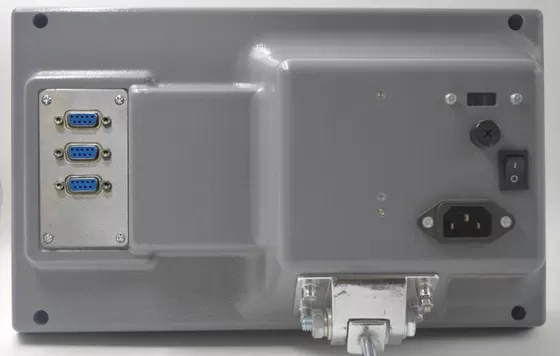

コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 |
