| 名前： | ディスプレイエンコーダ | キーワード： | Dro デジタル読み出しキット |
|---|---|---|---|
| 色： | 黄色 | シェル： | アルミニウム |
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 使用法： | フライス加工、旋盤加工、研削加工、ボーリング加工、ワイヤーカット |
| 力： | 110V / 220V | 出力信号: | 10 ... |
製品導入

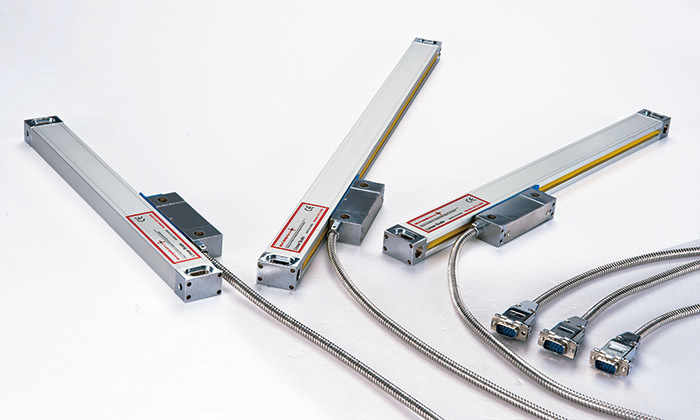

フライス盤や旋盤などの手動工作機械の標準的な用途では、10 μm または 5 μm の分解能があれば、これらのアプリケーションの要件を満たすのに十分です。GS10 および VS10 シリーズのリニア スケールは、このレベルの分解能を提供し、1 メートルの移動範囲にわたって ± 10 μm の精度クラスを維持します。
超低温上昇変圧器
古いデジタル読み出しシステムの電源は電圧スイッチリニア電源トランスおよび電源フィルターを使用しており、新しいタイプは2024年に電源ユニットにすでに更新されており、スイッチ電源の利点は次のとおりです。
高効率、コンパクトサイズ、広い入力電圧範囲、調整可能な出力電圧、コスト効率が高く応答時間の短縮
EMC試験装置
Easson Digital Readout 製品は EMC 仕様を満たす必要があり、当社では EMC テスト ESD 耐性テスター一式を使用して電磁両立性を評価します。
技術仕様

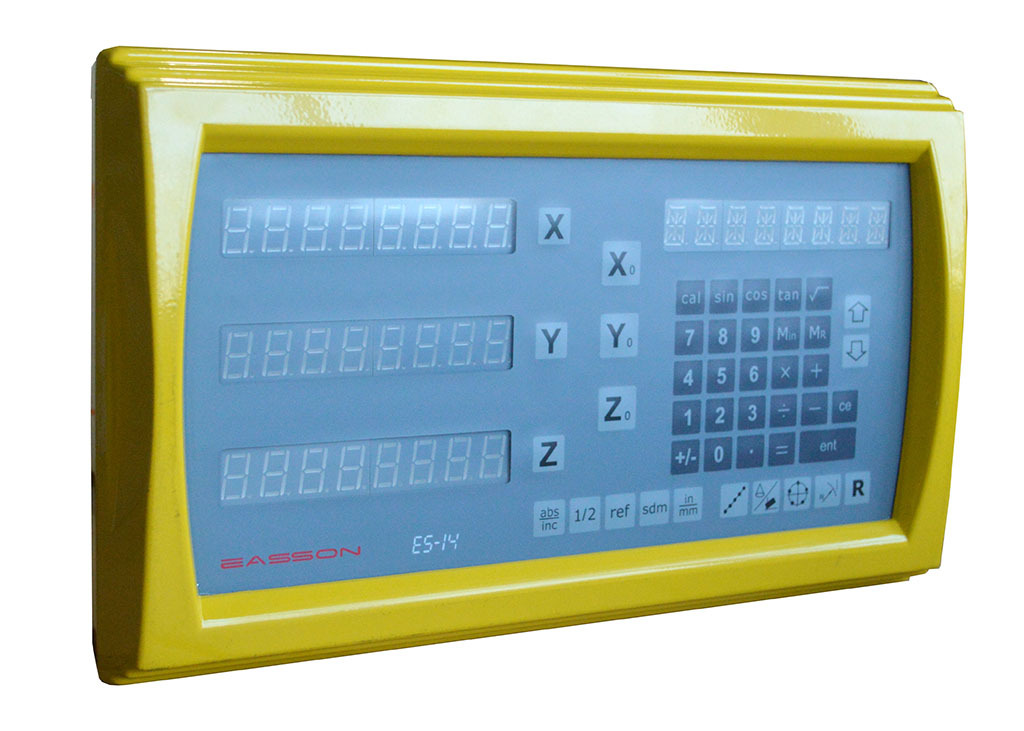

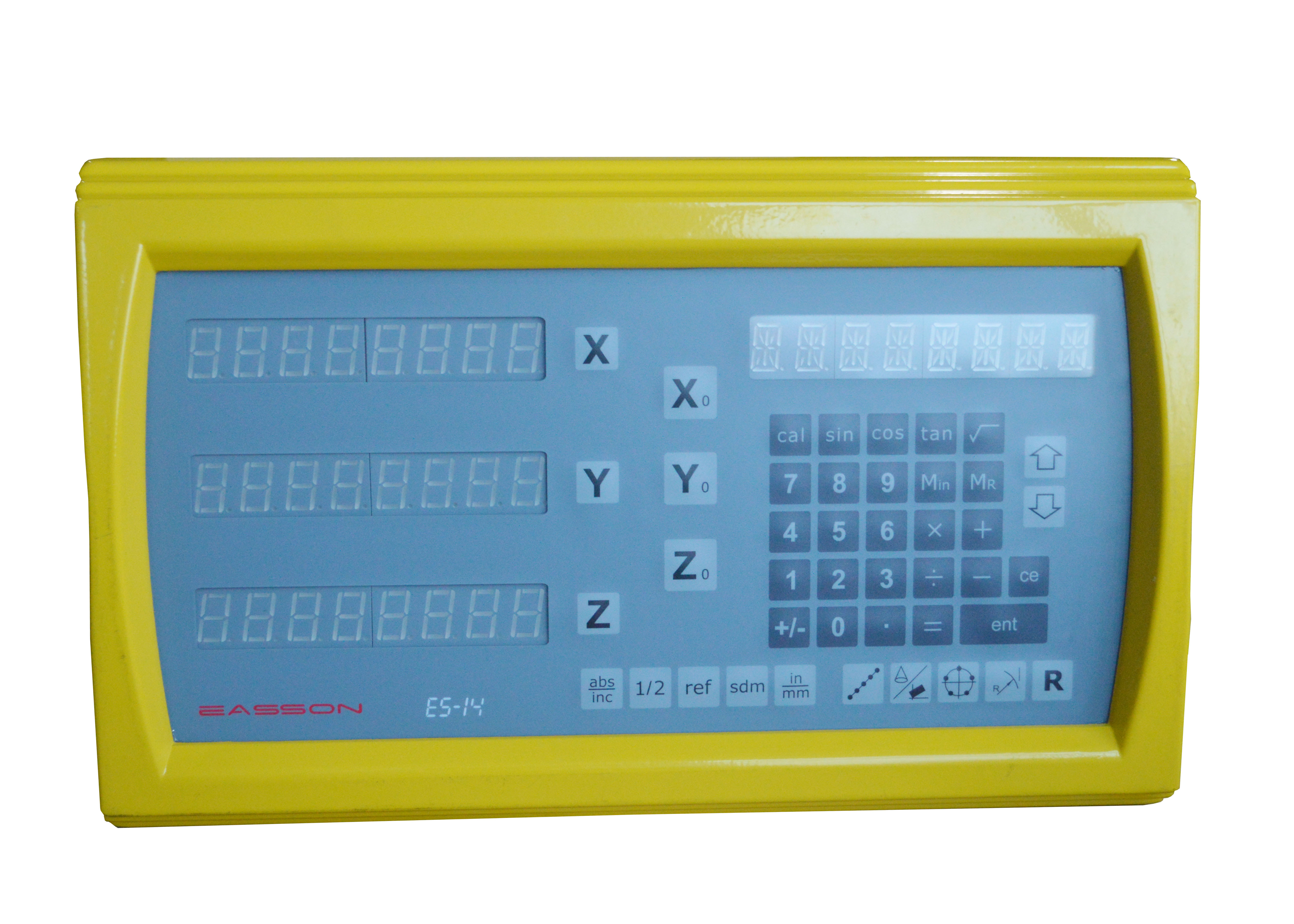

| タイプ | ES-14 | ||
| 軸番号 | 3軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号出力 | 10 ... | ||
| 動作電圧 | AC110V - 220V / 50Hz - 60Hz | ||
| 総重量（kg） | 3.5 | ||
|
入力周波数 |
2MBHz | ||
| 操作キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 3光学リニアスケール | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
基本的なパラメータは以下の通りです。
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロをクリア |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| 傾斜加工 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |
ESシリーズDROの高度な機能：非線形誤差補正
フライス盤の高度な機能
コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 |
