| 原産地： | 中国 |
|---|---|
| ブランド名： | イーソン |
| 認証： | CE |
| モデル番号： | GS10 |
| 最小注文数量： | 1個 |
|---|---|
| パッケージの詳細: | カートン |
| 納期： | 3営業日 |
| 支払い条件： | Ｔ/Ｔ |
| 供給能力： | 月間3000台 |
| 名前： | ミニミルドロキット | モデル： | GS10 |
|---|---|---|---|
| ブランド名： | イーソン | 解決： | 0.005ミリメートル |
| 長さ： | 50-1250mm | 電源： | DC5V |
| 出力信号: | 10 ... | キーワード： | ブリッジポートデジタルリードアウト |
| ハイライト: |
1000mm デジタル読み取りリニアスケール、Easson デジタル読み出しリニアスケール、Easson GS10 デジタルリニアスケール |
||

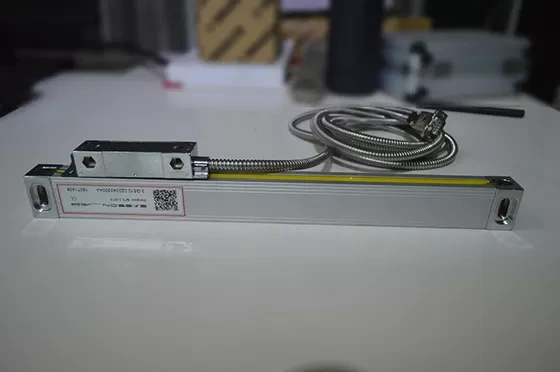

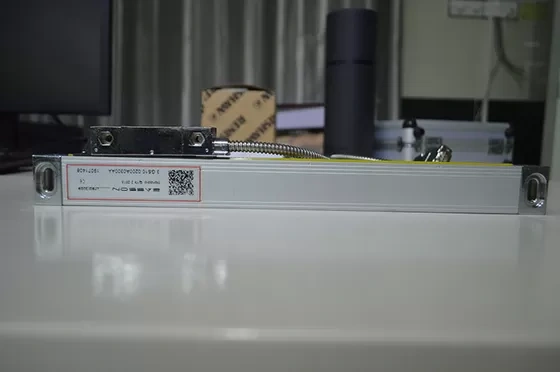

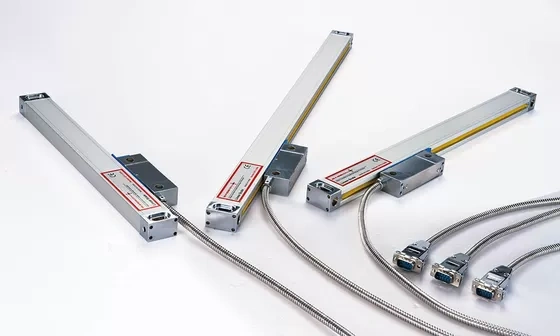

Easson GS10 50-1000mm 密閉型デジタル読み出しリニアスケールエンコーダー CNC
| GS10 | GS11 | GS12 | GS13 | GS30 | GS31 | GS32 | GS33 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | 垂直5ベアリング支持システム | |||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 100-1200mm | 長さ50mm毎の仕様です。 | 長さ50mm毎の仕様です。 | ||||||
| 1300-3000mm | 利用不可 | 長さごとに50mm刻み 最大500mmまで | |||||||
| 正確さ | 100-450mm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm |
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | ||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | ||||
| 1300-3000mm | -- | -- | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
GS10 / GS11 / GS12 / GS13 シリーズ
GS30 / GS31 / GS32 / GS33 シリーズ
VS20シリーズ ロングスケール図
コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
DIN 7ピン
| ピン | ケーブル | 10 ... |
| 1 | オレンジ | 0V |
| 2 | —— | —— |
| 3 | 黄色 | あ |
| 4 | 緑 | B |
| 5 | 赤 | 5V |
| 6 | 茶色 | R |
| 7 | 地面 | グランド |
| 場合 | 地面 | グランド |
製品説明
高度な光学測定システム
GS シリーズ スケールのスライド キャリアは、今日の市場で最も信頼性の高いシステム設計として実証されている光学格子リニア トランスデューサー用の 5 つのベアリング設計を採用しています。
ダブルシールデザイン
GS シリーズ スケールのプラスチック シールは革新的な素材を使用しており、優れた耐油性、高い弾性回復特性、耐久性を実現しています。また、慎重に設計されたリップ形状により、低いスライド抵抗を実現しています。
100%レーザー校正
すべてのガラス格子トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。
精度レポート

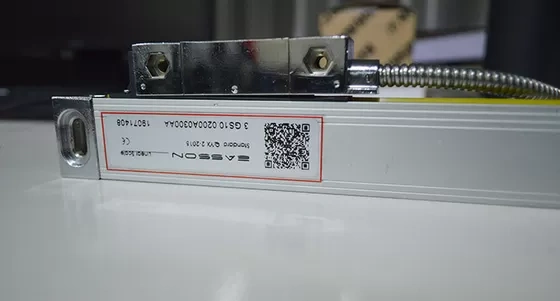

Easson 各リニアスケールのスケール本体には QR コードが印刷されており、ユーザーは携帯電話でスキャンして工場検査の精度レポートを表示できます。
イーソンの工場は精密測定機器の製造のために特別に設計され、建設されました。
高精度部品の組み立て用に、建物内にクラス10,000のクリーンルーム2室と地下温度制御室1室を備えています。
品質保証
Easson は 1998 年から中国の工場に総合品質管理システムを導入しています。
当社の品質管理システムは、ISO9001:2015の規定に基づいてNational Quality Assurance Ltd. (NQA)によって評価され、登録されています。
