| 長さ: | 50 - 3000ミリメートル | 測定基準: | 0.08ミリ |
|---|---|---|---|
| 解決： | 0.1µm | 測定精度: | ±10μm / ±5μm / ±3μm |
| 電源： | DC5V | 出力信号: | DTTL / TTL |
| GS64 | ||
| 測定基準 | 80μm（0.08mm）ピッチの格子ガラス | |
| 測定システム | 反射型フェーズドアレイ光学システム | |
| リーダーキャリッジ | 非接触オープングレーティングキャリッジ | |
| 解決 | 0.1μm | |
| 測定旅行 | 120ミリメートル | G1: 標準長さ: 120 mm、ユーザーの要求に応じてカット可能 |
| 500ミリメートル | G2: 標準長さ: 500 mm、ユーザーの要求に応じてカット可能 | |
| 1000ミリメートル | G2: 標準長さ: 1000 mm、ユーザーの要求に応じてカット可能 | |
| 1200 - 3000ミリメートル | G3: 仕様ごとに200 mmごと | |
| 正確さ | 50 - 500ミリメートル | ±3μm / ±5μm |
| 550 - 1000ミリメートル | ±5μm / ±10μm | |
| 1200 - 3000ミリメートル | ±10μm/m | |
| ヒステリシス | 精度に含まれる | |
| マックス・スピード | 60m/分 | |
| 供給 | DC5V±5% | |

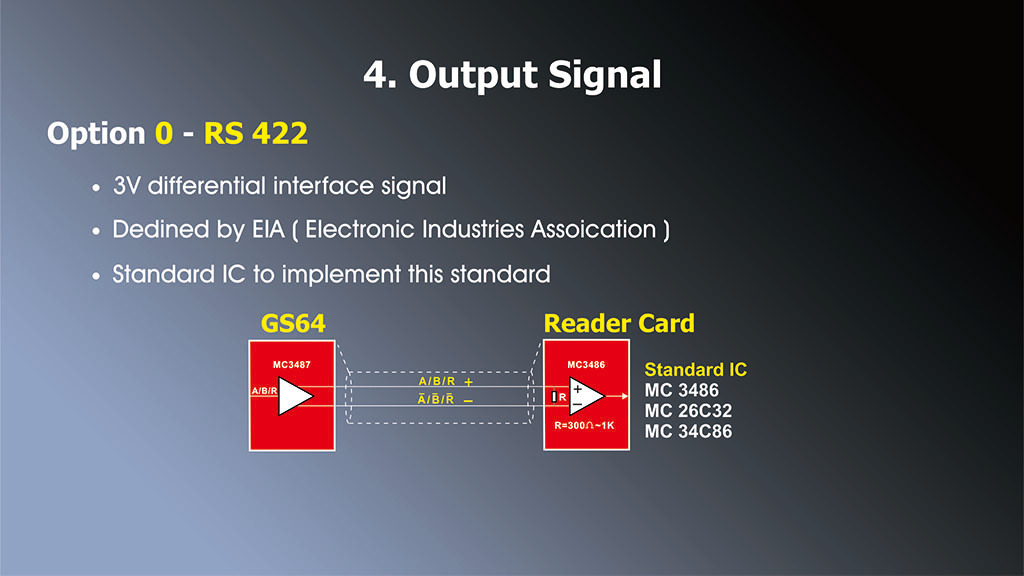

| 出力信号 | D-TTL / RS 422 | |
| 出力コネクタ | DSUB9 サブ9 |
|

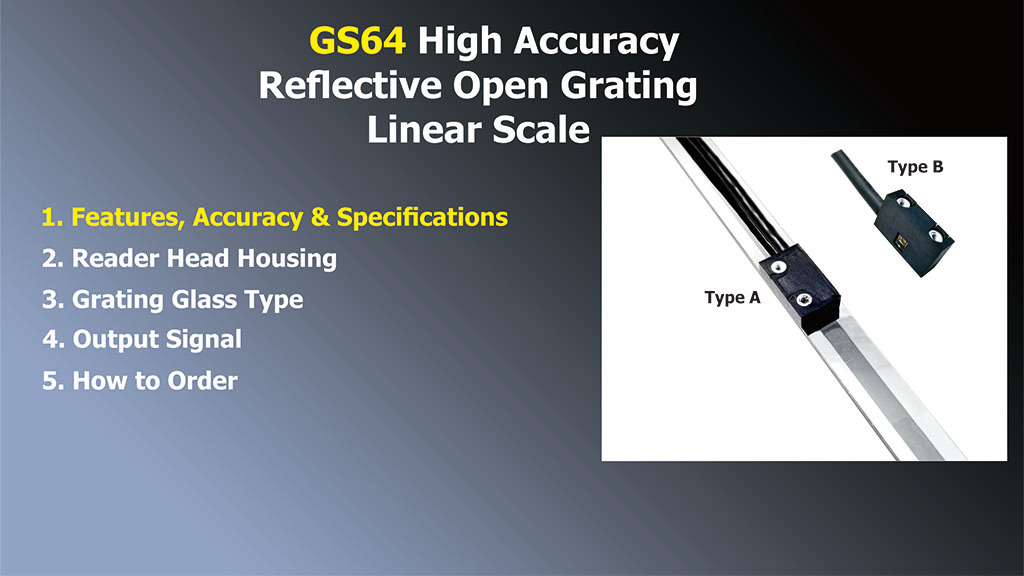

GS64 反射オープングレーティングスケールは PCB ドリルマシンに適用されます
GS64 は、高速 PCB ドリル マシンやリニア モーターなどの高速かつ高精度の計測機器向けに特別に設計されています。独自の非接触型フェーズド アレイ反射オープン グレーティング測定システムを備えており、高精度でバックラッシュのない位置測定を実現します。
GS64 は地球上で最も小さいグレーティング スケールの 1 つで、2 種類の小型リーダー ヘッド ハウジングが用意されており、それぞれ 2 つの異なる取り付け方向を提供するため、スケールの取り付けが非常に簡単になります。GS64 の標準解像度は 0.1μm、最大測定速度は 60m/分、加速度は最大 4G です。
測定精度の3つの選択肢:( ±10μm / ±5μm / ±3μm ) が用意されており、アプリケーションに最適な価格性能比を実現できます。

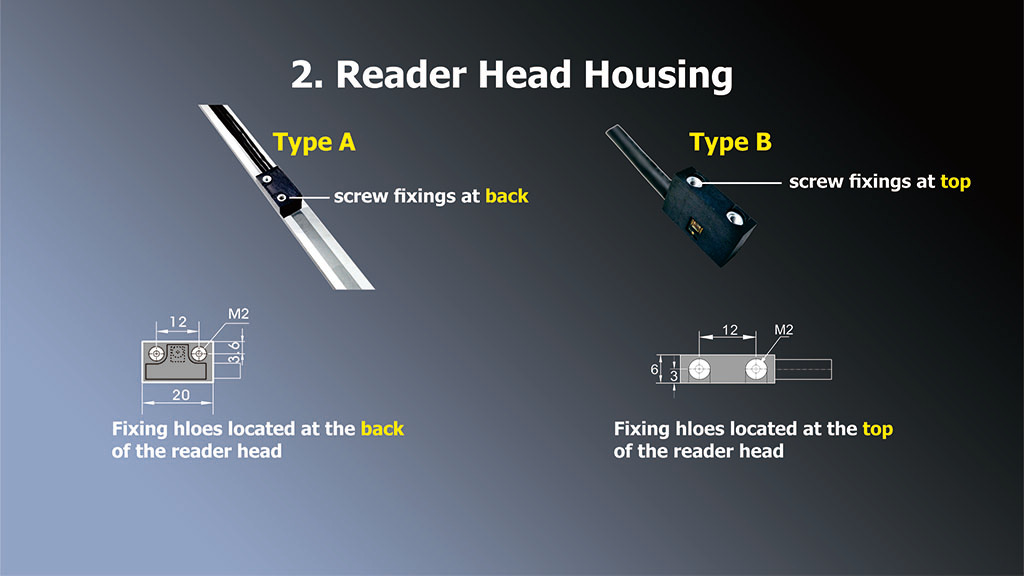

設置寸法
リーダーヘッドのサイズが小さいため、スケールの取り付けがはるかに簡単で便利になります。さらに、リーダーヘッドハウジングの取り付け方向の固定には 2 種類あり、選択できます。
タイプA
タイプB

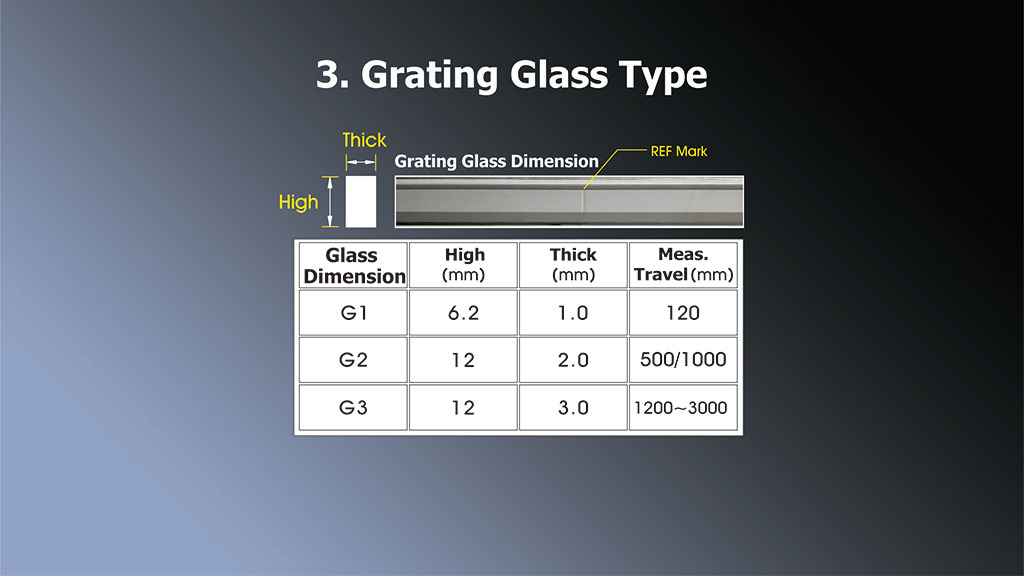

格子ガラス寸法
格子ガラスには6.2mm×1mmガラス、12mm×2mmガラス、12mm×3mmガラスの3次元ガラスがあります。
| ガラス寸法 | 高さ(mm) | 厚さ(mm) | 測定移動量(mm) |
| G1 | 6.2 | 1.0 | 120 |
| G2 | 12 | 2.0 | 500 / 1000 |
| G3 | 12 | 3.0 | 1200 - 3000 |
コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | |
| 信号 | ケーブル | |
| 1 | A- | 黄色 |
| 2 | 0V | 白 |
| 3 | B- | 赤 |
| 4 | グランド | 銀 |
| 5 | R- | 黒 |
| 6 | あ | 緑 |
| 7 | 5V | 茶色 |
| 8 | B | 青 |
| 9 | R | グレー |
