説明

小型旋盤用 Easson GS90 光学式小型リニアエンコーダ

製品展示

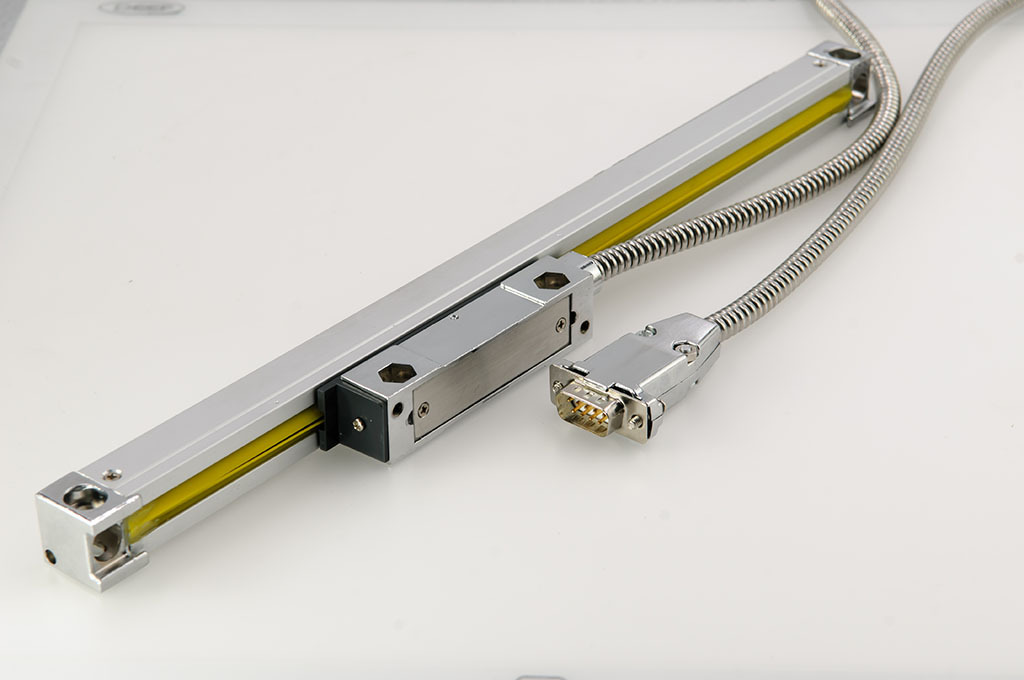

Easson GS90 Optical Miniature Linear Encoder for Small Lathe Machine 0

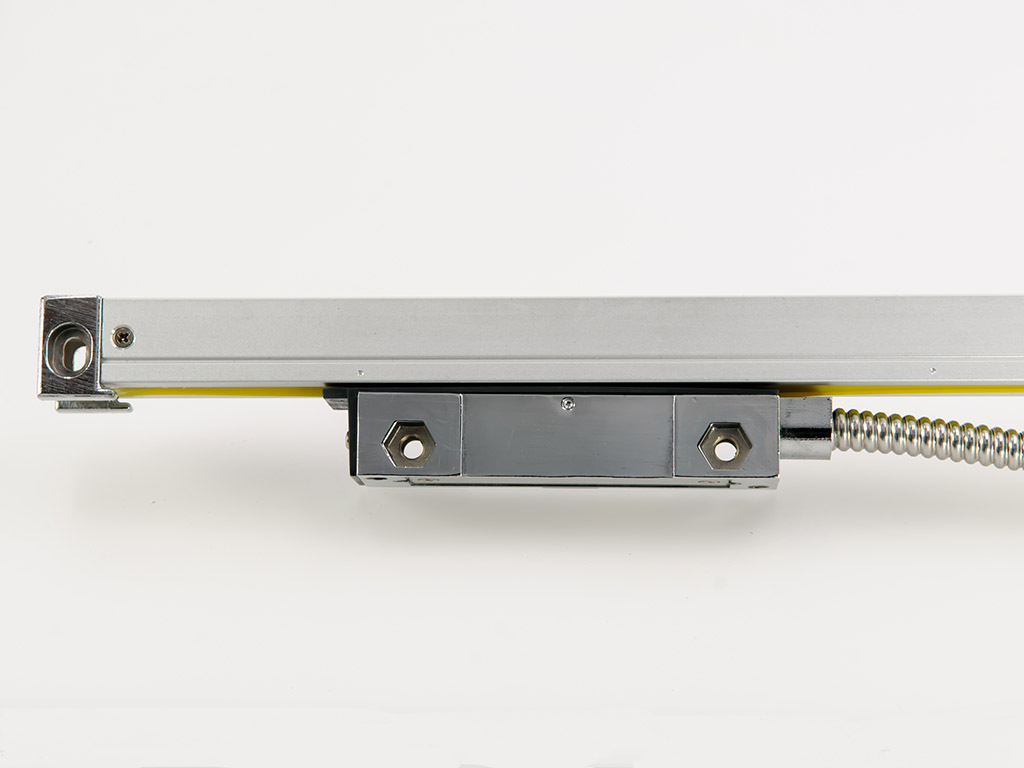

Easson GS90 Optical Miniature Linear Encoder for Small Lathe Machine 1Easson GS90 Optical Miniature Linear Encoder for Small Lathe Machine 2

製品仕様書


GS90
測定基準 ガラススケール - 格子周期: 20μm (0.02mm)
光学検出システム 透過型赤外線システム:波長880mm
スライドキャリアシステム 垂直5ベアリング支持システム
解決 5μm
測定旅行 50-500mm 長さごとに50mm刻み 最大500mmまで
正確さ 50-500mm ±10μm
再現性 5μm(0.005mm)
ヒステリシス 5μm(0.005mm)
保護 IP53
電源 DC5V±5%
出力信号 10 ...

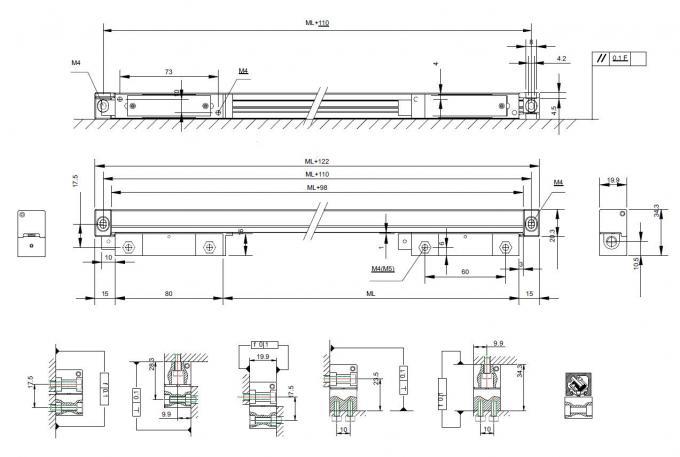

設置寸法


Easson GS90 Optical Miniature Linear Encoder for Small Lathe Machine 3


コネクタインターフェース


DSUB9ピン

Easson GS90 Optical Miniature Linear Encoder for Small Lathe Machine 4

ピン 10 ... 422A
信号 ケーブル 信号 ケーブル
1 —— —— A- 黄色
2 0V オレンジ 0V
3 —— —— B-
4 グランド グランド グランド グランド
5 —— —— R-
6 黄色
7 5V 5V 茶色
8 B B
9 R 茶色 R グレー


製品説明


高度な光学測定システム

Easson GS90 Optical Miniature Linear Encoder for Small Lathe Machine 5

動作原理:
これは、モアレ縞の物理的形成の原理に基づいて機能します。モアレ縞は、透過格子を例にとります。インジケータ格子の線パターンとスケール格子の線パターンの間に小さな角度 θ が形成され、2 つの格子スケール面が比較的平行に配置されている場合、光源の照明下で、ほぼ垂直のグリッド パターン上に明るい縞と暗い縞が形成されます。

シーリングリップ

Easson GS90 Optical Miniature Linear Encoder for Small Lathe Machine 6

GS シリーズ スケールのプラスチック シールは革新的な素材を使用しており、優れた耐油性、高い弾性回復特性、耐久性を実現しています。また、慎重に設計されたリップ形状により、低いスライド抵抗を実現しています。

老化試験

Easson GS90 Optical Miniature Linear Encoder for Small Lathe Machine 7

エージングテストでは、プロセス、設計、材料などの欠陥の有無を確認できます。そのため、このテストを使用して製品設計を迅速に修正し、製品の品質と耐用年数を向上させることができます。

100%レーザー校正

Easson GS90 Optical Miniature Linear Encoder for Small Lathe Machine 8

すべてのガラス格子トランスデューサーは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。

精度レポート

各リニアスケールには QR コードが印刷されており、工場検査の精度レポートをユーザーが簡単に確認することができます。
