原産地: | 中国 |
---|---|
ブランド名: | イーソン |
認証: | CE |
モデル番号: | ES-8C |
最小注文数量: | 1セット |
---|---|
パッケージの詳細: | カートン |
納期: | 7営業日 |
支払い条件: | T/T |
供給能力: | 1か月あたり1000セット |
概要
詳細
ブランド: イーソン | 出力信号: TTL(A Qual B) |
モデル: ES-8C | 用途: ミル、旋盤、グラインダー、ボーリング、ワイヤーカット |
電源: 110 - 220V | 表示解像度: 0.1μm、0.5μm、5μm、1μm |
電源ケーブル: 3メートル | 消費電力: 20VA |
梱包と配送
単一パッケージサイズ: 40x26x18 cm
パッケージタイプ: カートン
総重量: 4kg
配達:
量 | 1-10 | 11-50 | 51-100 | >100 |
推定時間 ( 日 ) | 7 | 7 | 15 | 交渉中 |

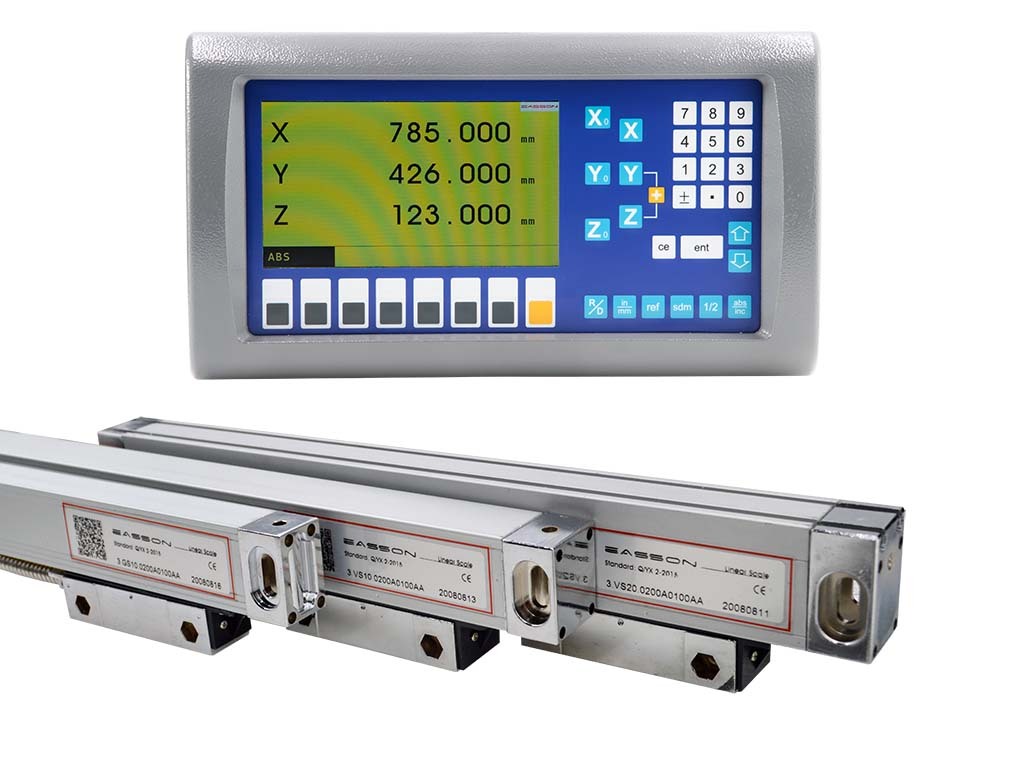

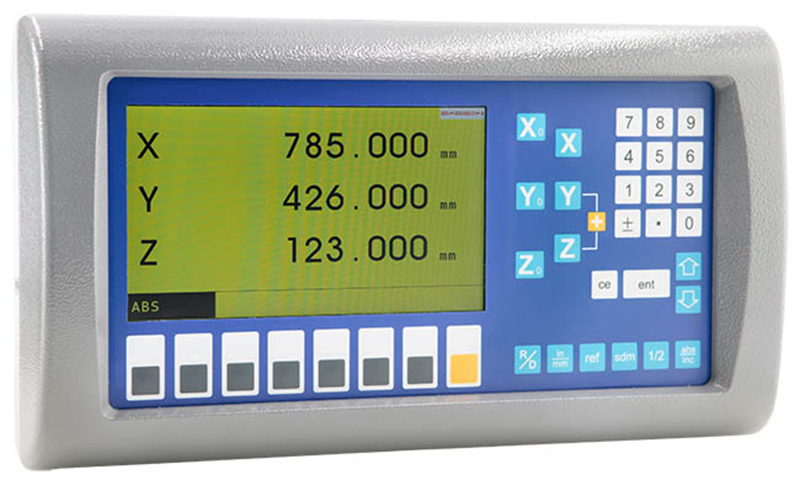

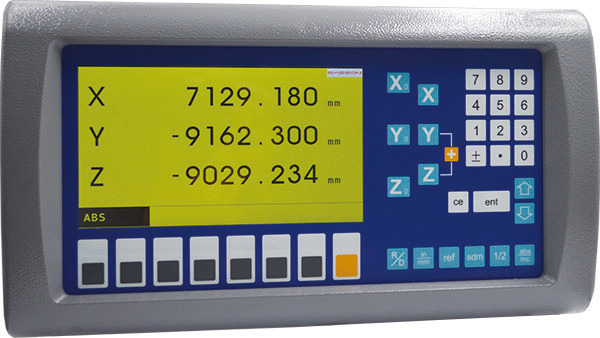

Easson LCD 3軸アルミケースデジタル読み出しDRO、旋盤、フライス盤、グラインダーマシン用
技術仕様
モデル番号 | ES-8C | ||
軸番号 | 3軸 | ||
軸表示 | 0.1 μm、0.5μm、1μm、5μm | ||
信号入力 | A / B直交信号 | ||
電源 | 110 電圧 - 220 電圧 | ||
重量(kg) | 2.5 | ||
最大入力 |
2MBHz | ||
動作温度 | 0℃ - 45℃ | ||
保管温度 | -40℃ - 55℃ | ||
相対湿度 | ≤ 95% | ||

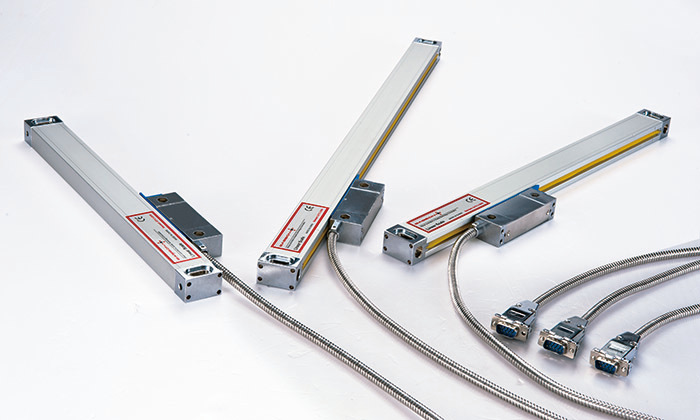

入力 | 2 個または 3 個のリニアエンコーダ | ||
EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
製品の説明
デジタル読み出しシステム
ES-8C の基本パラメータは次のとおりです。
センタリング(1/2) |
メートル法 / インチ表示 (mm / インチ) |
絶対 / 増分 (ABS / INC) |
電源オフメモリ(30サブデータ) |
199 サブデータ |
参照メモリ (REF) |
計算機を内蔵 |
ピッチ円直径 (PCD) |
ラインホールポジショニング (LHOLE) |
シンプルな「R」関数 |
スムーズな「R」機能 |
線形誤差補正 |
非線形誤差補正 |
Z軸の合計 |
軸速度表示 |
Bluetooth機能(オプション) |
停電時位置機能(Easson アブソリュートリニアスケールでのみ動作) |
コネクタインターフェース
ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 | 赤 | 緑 | 茶色 |
