| 名前： | ミルデジタル読み出しキット | キーワード： | 測定スケール |
|---|---|---|---|
| 色： | グレー | シェル： | プラスチック |
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 使用法： | フライス加工、旋盤加工、研削加工 |
| 力： | 110V / 220V | 出力信号: | 10 ... |
製品導入

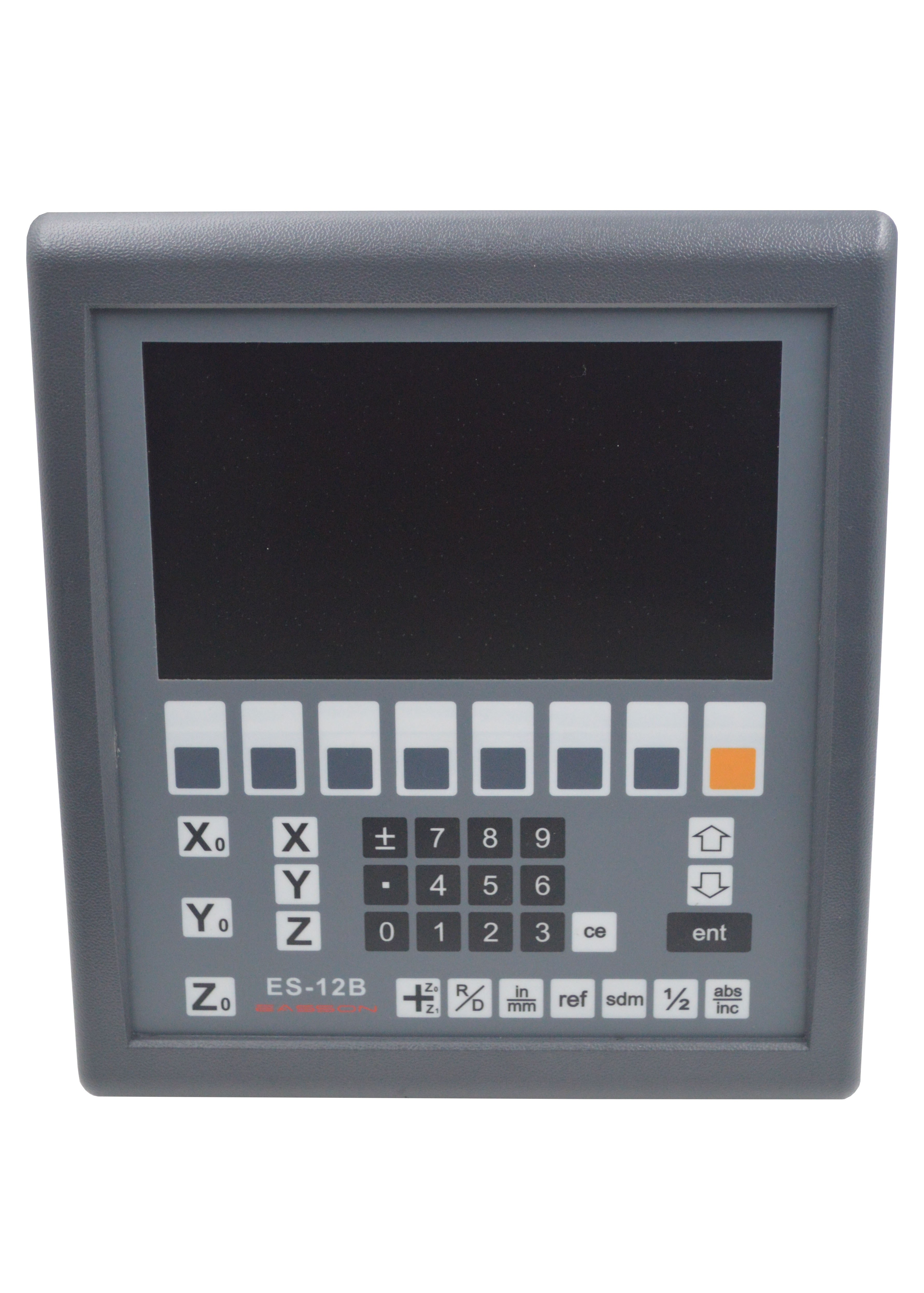

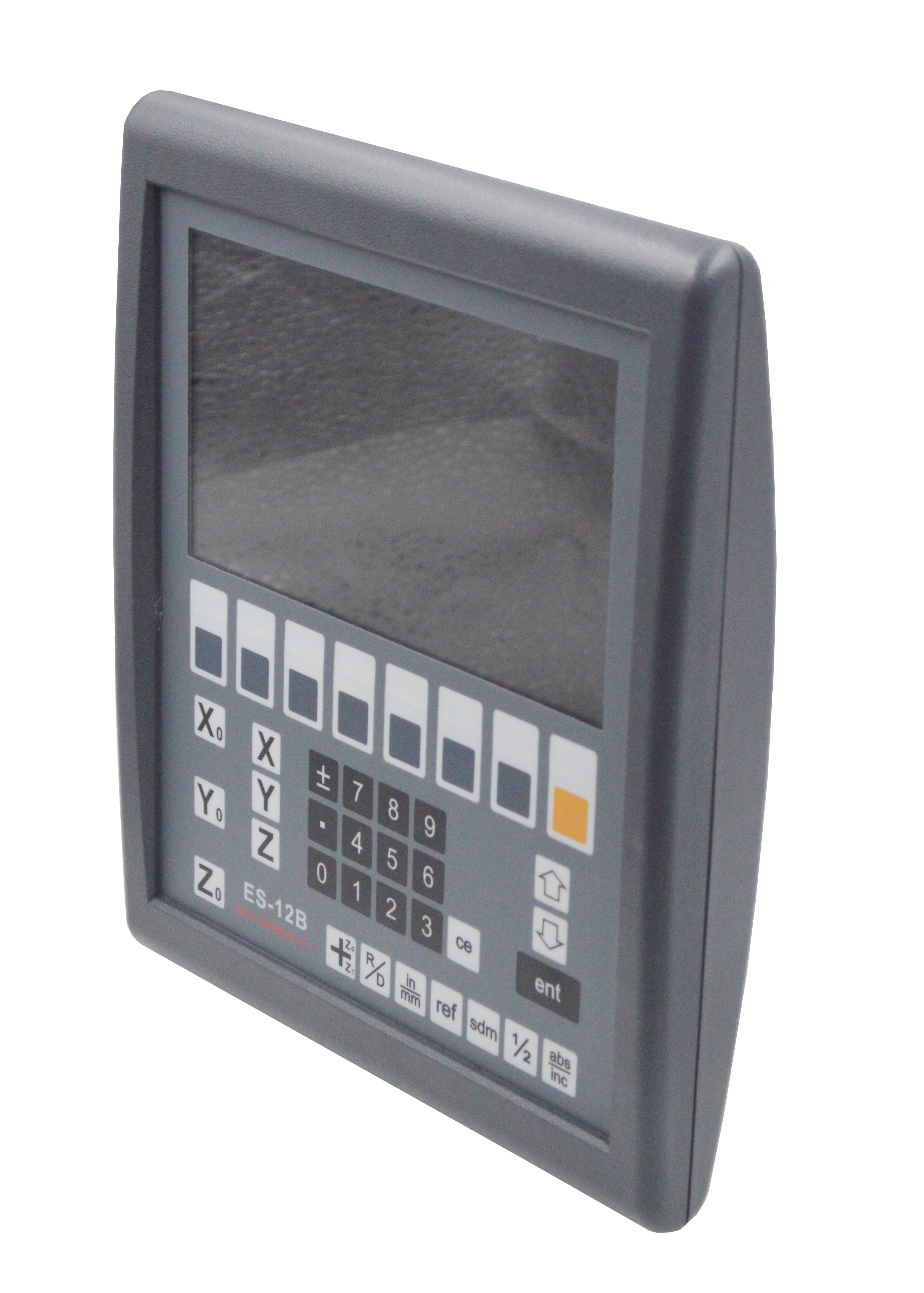

ES-12B は、Easson が製造するすべてのデジタル読み出し装置の中でもトップクラスの読み出し装置キャビネットです。7 インチのカラー LCD ディスプレイ画面を備え、すべての DRO 機能の非アクティブ グラフィック表示とステップ バイ ステップの操作グラフィック ガイダンスを提供するため、ES-12B は非常にユーザー フレンドリーです。ES-12B は 100% 国際クラスの DRO で、20 種類の言語で操作できます。
特徴：

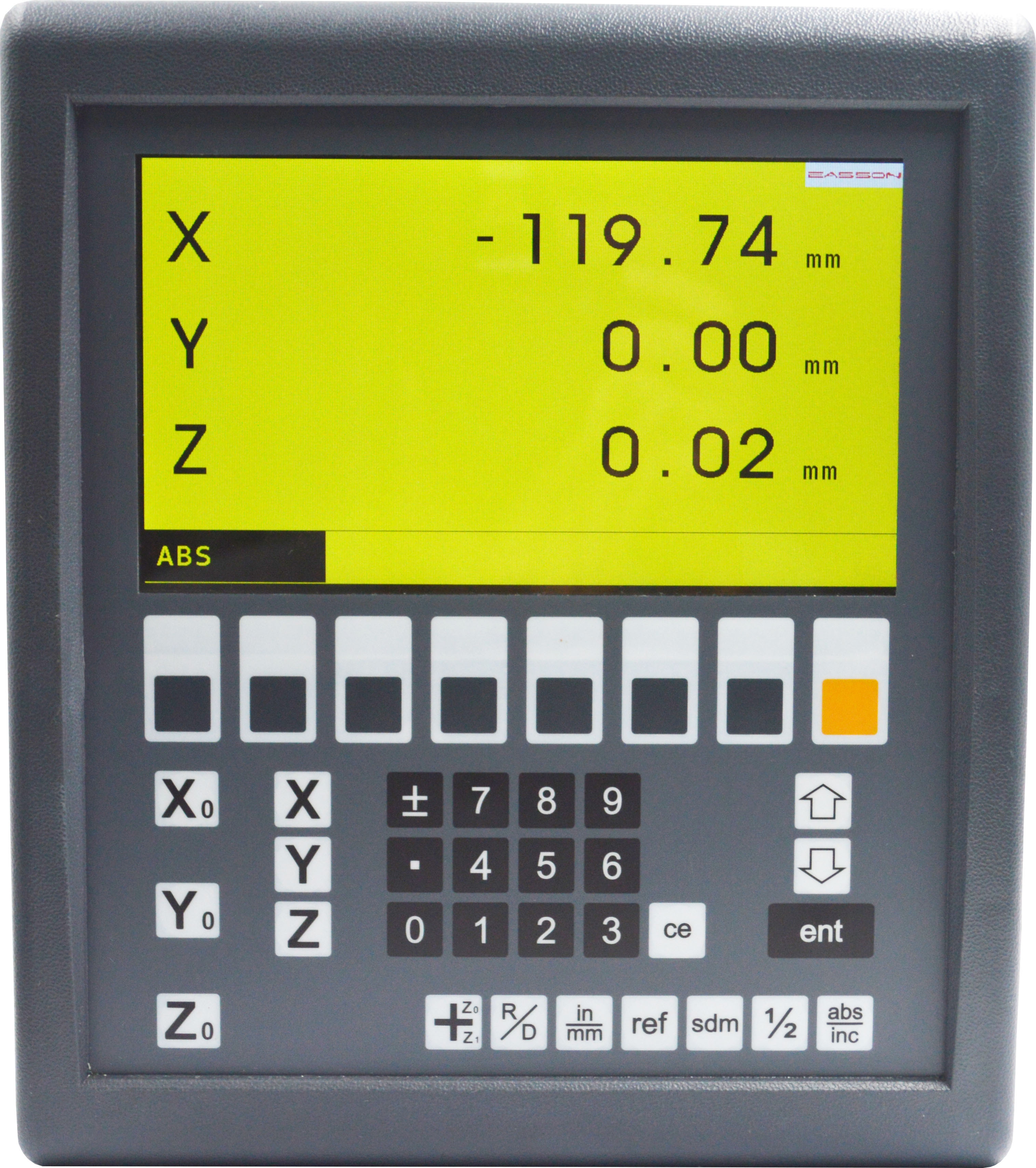

1. 7インチカラーLCDディスプレイ。
2. 操作言語は20種類。
3. 高い統合性によりパフォーマンスが安定します。
4. 軽いタッチボタンの寿命は100000回以上です。
超低温上昇変圧器
Easson のすべてのデジタル読み出しシステムの電源には、電圧スイッチ リニア電源トランスおよび電源フィルターが使用されており、これにより当社の製品はノイズ耐性と EMC の要件を満たすことができます。
ES DRO 内部の総発熱量を減らして長寿命化を図ります。非常に高い透磁率の鉄心で構成された超低温上昇変圧器を使用し、実質的に温度上昇を 5℃ 程度に抑えます。
EMC試験装置
すべての Easson DRO 製品が標準 EMC 標準仕様に合格できることを確認するために、当社には EMC テスト ESD 耐性テスターの完全なセットがあります。
技術仕様
| モデル番号 | ES-12B | ||
| 軸番号 | 3軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号出力 | 10 ... | ||
| 動作電圧 | AC110V - 220V / 50Hz - 60Hz | ||
| 重量（kg） | 3.5 | ||
|
入力周波数 |
2MBHz | ||
| 操作キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 3光学リニアスケール | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
基本的なパラメータは以下の通りです。
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロをクリア |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| 傾斜加工 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |
ESシリーズDROの高度な機能：非線形誤差補正
フライス盤の高度な機能

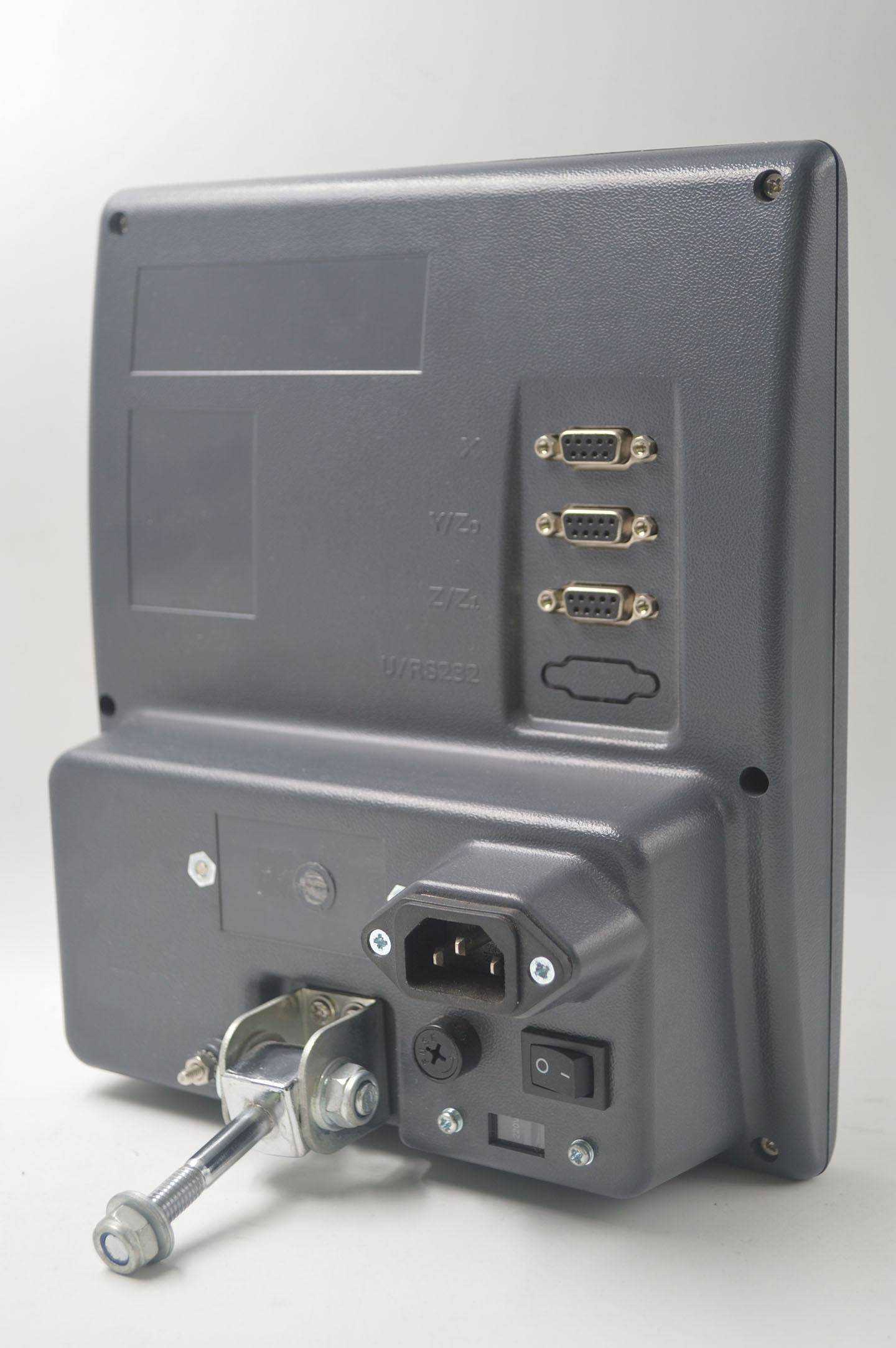

コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 | 赤 | 緑 | 茶色 |
