| 名前： | ミニミルドロ | キーワード： | スケール表示 |
|---|---|---|---|
| 応用： | フライス盤、旋盤、グラインダー、ボーリング、ワイヤーカット | モデル： | ES-14 |
| 解決： | 1µm、5µm | 重さ： | 2.5kg |
| 力： | 110V / 220V | 出力信号: | A Qual B ( TTL ) |
製品導入

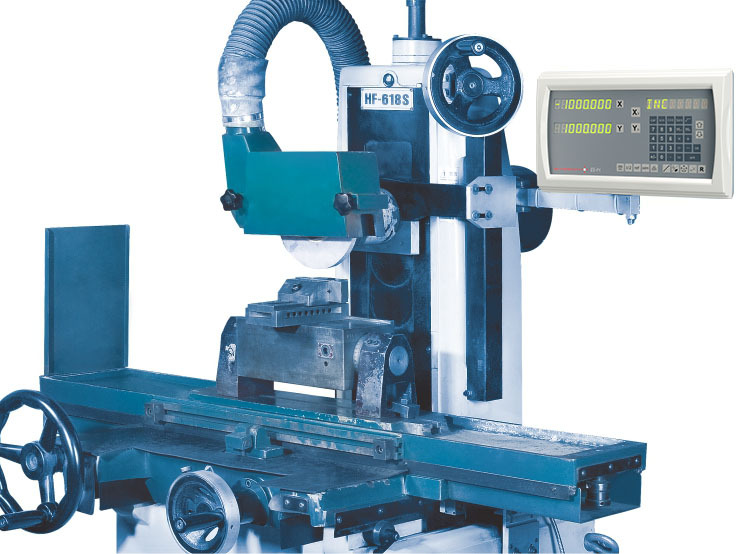

ES-14 は、2009 年に発売された Easson のオールインワン機能デジタル読み出しキャビネットです。ES-14 では、DRO セットアップ中に必要なアプリケーション (フライス加工、旋盤加工、ボーリング加工、穴あけ加工、研削加工、ワイヤー切断) を直接選択できます。ES-14 シリーズは CE 認証を受けており、TQM に従って製造されています。電子 PCB は RoHS 規格に準拠しています。
ES-14 高耐久スイッチメンブレン
Autotex は ES シリーズのキー膜として使用されており、最も一般的に使用される工業用溶剤に対する優れた耐薬品性と優れたスイッチ寿命を提供し、スイッチ寿命は 100,000 回と予想されます。
Easson ES14 デジタル読み出し電源を新しいタイプのスイッチ電源ユニットにアップデートしました。
EMC試験装置
すべての Easson DRO 製品は標準 EMC 標準仕様に合格できます。当社には EMC をテストするための EMC テスト ESD 耐性テスターの完全なセットがあります。
老化試験
Easson デジタル リードアウトは、QC 手順の前に、高温での老化テストと 72 時間の負荷テストを完了する必要があります。老化テストにより、プロセス、設計、材料、その他の側面に欠陥があるかどうかを確認し、製品の品質が信頼できることを確認できます。
技術仕様
| モデル番号 | ES-14 | ||
| 軸番号 | 2軸 | ||
| 軸表示 | 0.1 μm、0.5μm、1μm、5μm | ||
| 信号入力 | A / B直交信号 | ||
| 電圧範囲 | AC110V - 220V / 50Hz - 60Hz | ||
| 重量（kg） | 3.5 | ||
|
入力周波数 |
2MBHz | ||
| キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||

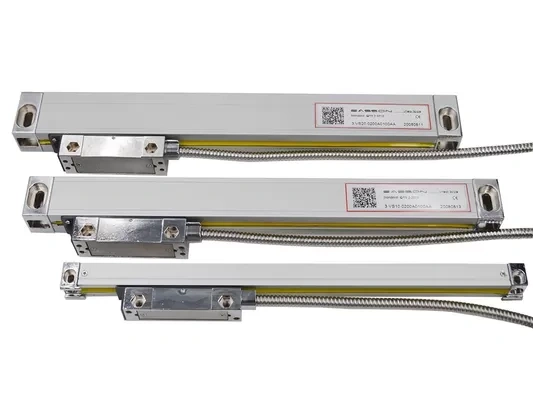

| 入力 | 2 個または 3 個のリニアエンコーダ | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
基本的なパラメータは以下の通りです:
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 各軸の半径/直径 |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロをクリア |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
| スムーズな「R」機能 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |
コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 |
