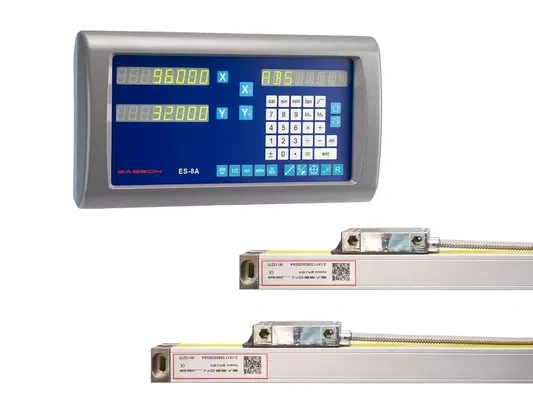

ES8A 2軸フライス加工用Eassonデジタル読み出しリニア測定ツール

製品詳細:
原産地: 中国
ブランド名: イーソン
認証: CE
モデル番号: ES-8A
支払いおよび配送条件:
最小注文数量: 1セット
パッケージの詳細: カートン
納期: 3営業日
支払い条件: T/T
供給能力: 1か月あたり1000セット
  • ES8A 2軸フライス加工用Eassonデジタル読み出しリニア測定ツール
  • ES8A 2軸フライス加工用Eassonデジタル読み出しリニア測定ツール
  • ES8A 2軸フライス加工用Eassonデジタル読み出しリニア測定ツール
  • ES8A 2軸フライス加工用Eassonデジタル読み出しリニア測定ツール

説明

製品導入


ES8A 2 Axis Milling Easson Digital Readout Linear Measurement Tool 0

ESシリーズDRO機能:

  • 高いノイズ耐性と(EMC)設計
  • 電源の弱い場所でも適応可能
  • 高耐久性スイッチメンブレン
  • 丈夫なアルミニウムケース
  • 超低温上昇変圧器
  • 最先端の電子技術
  • 完全に密閉された筐体

超低温上昇変圧器

ES8A 2 Axis Milling Easson Digital Readout Linear Measurement Tool 1


Easson のすべてのデジタル読み出し電源はリニア電源トランスおよび電源フィルターを使用しており、これにより当社の製品はノイズ耐性および EMC の基準を満たすことができます。

長寿命を実現するために、DRO 内部の総発熱量を削減します。非常に高い透磁率の鉄心で構成された超低温度上昇変圧器が使用され、実質的に温度上昇をわずか 5℃ 程度に抑えます。


EMC試験装置



すべての Easson DRO 製品が標準 EMC 規格仕様に合格できることを確認するために、当社では EMC をテストするための EMC テスト ESD 耐性テスター機器一式を備えています。


ES8A 2 Axis Milling Easson Digital Readout Linear Measurement Tool 2

Easson DRO は、以下のとおり、電磁両立性 (EMC) の関連規格に準拠しています。

IEC61000-4-2 / GB / T 17799-2: 静電放電耐性(接触放電6000V、空中放電8000V)
IEC61000-4-4 / GB / T 17799-4: 電気的高速過渡バースト耐性(パルス振幅2000V)
IEC61000-4-5 / GB / T 17799-5: 雷サージ耐性(重畳パルス電圧ピーク2000V)


老化試験室

Easson Quality Multi-function 2 axis Digital Readout Systems Dro For Machine Tools

すべての Easson デジタル読み出しシステムでは、3 軸信号発生器カウントを使用してエージング テストを実行し、すべてのカウント読み取りが正しいことを確認し、QC 手順の前に 72 時間の高温テストと負荷テストを実行する必要があります。

技術仕様


モデル名 ES-8A
軸番号 2軸
軸表示 0.1μm、0.5μm、1μm、5μm
信号入力 10 ...
電圧範囲 AC110V - 220V
正味重量 3kg

入力周波数

2MBHz
操作キーボード 軽いタッチのボタン
動作温度 0℃ - 45℃
保管温度 -40℃ - 55℃
相対湿度 ≤ 95%

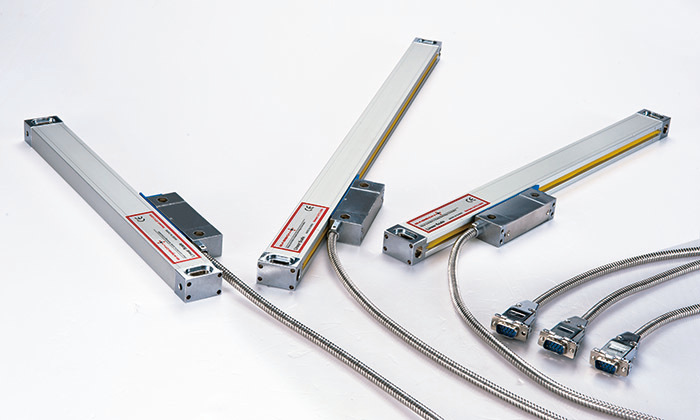

入力 2光学ガラススケール
EMC規格

IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5


基本的なパラメータは以下の通りです。

センタリング(1/2)
メートル法 / インチ表示 (mm / インチ)
絶対 / 増分 (ABS / INC)
電源オフメモリ(30サブデータ)
199 サブデータ
参照メモリ (REF)
ゼロ
ピッチ円直径 (PCD)
ラインホールポジショニング (LHOLE)
シンプルな「R」関数
スムーズな「R」機能
線形誤差補正
非線形誤差補正
INCL関数
軸速度表示

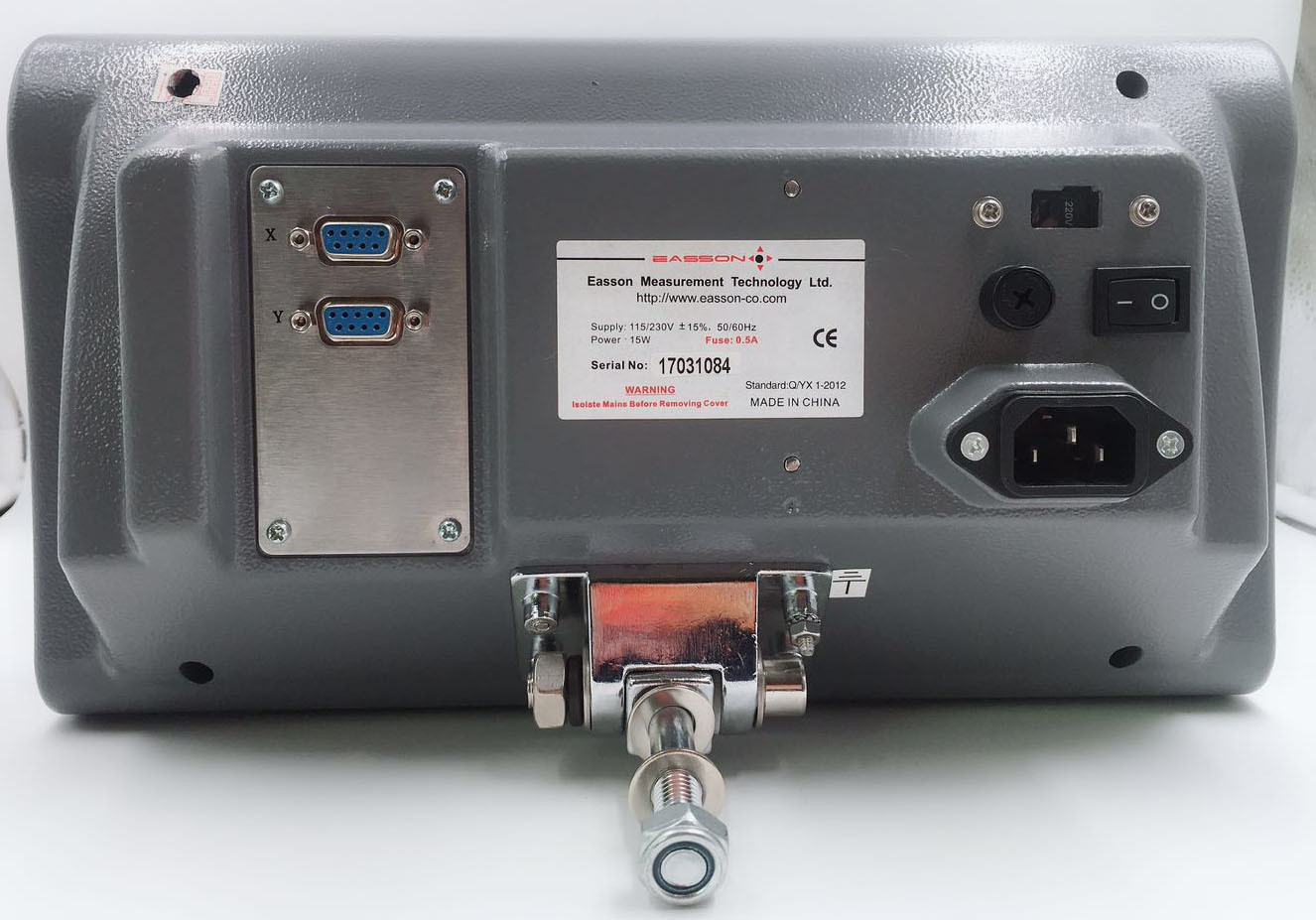

コネクタインターフェース


ピン 1 2 3 4 5 6 7 8 9
TTL信号 --- 0V --- グランド --- 5V B R
ケーブル --- オレンジ --- 地面 --- 黄色 茶色

ES8A 2 Axis Milling Easson Digital Readout Linear Measurement Tool 4

ES8A 2 Axis Milling Easson Digital Readout Linear Measurement Tool 5

ES8A 2 Axis Milling Easson Digital Readout Linear Measurement Tool 6
