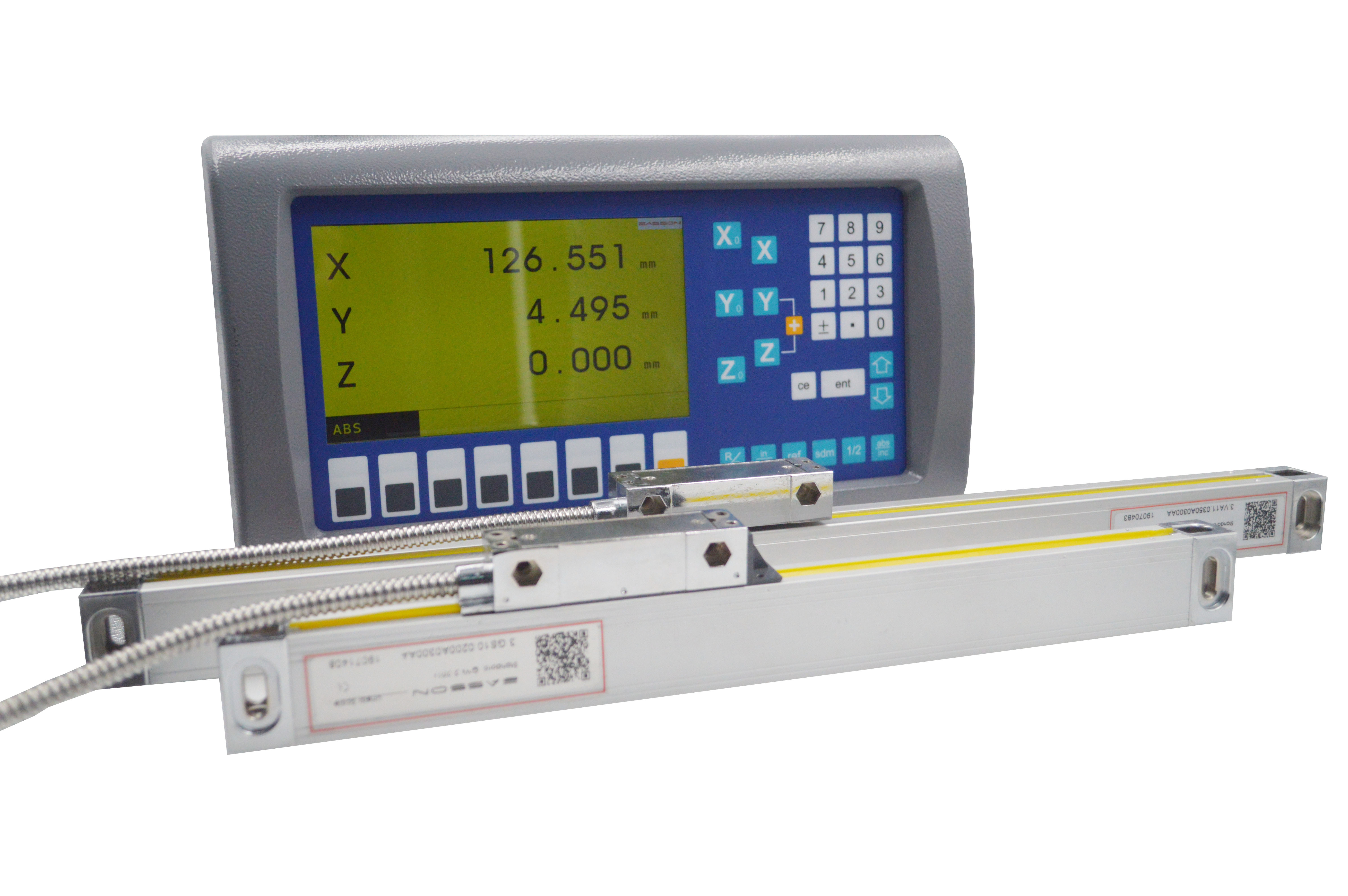

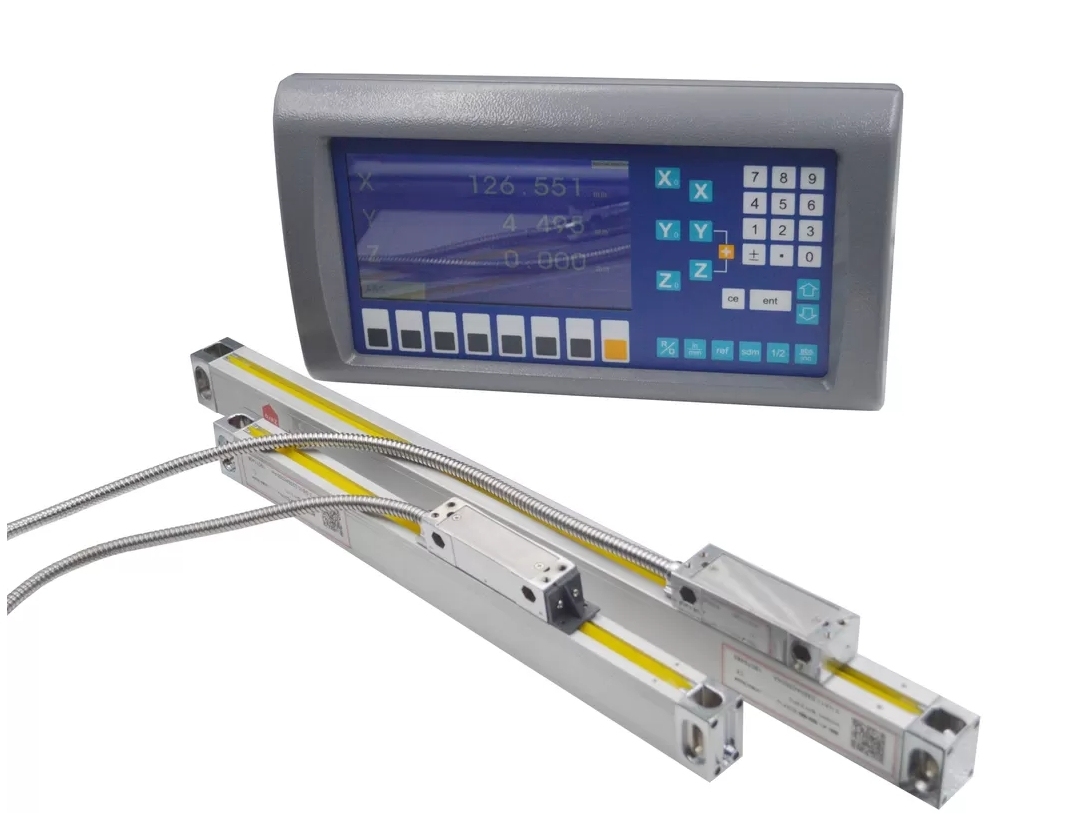

| 名前： | 3軸デジタル読み出し | キーワード： | ブリッジポートドロ |
|---|---|---|---|
| 色： | グレー | 材料： | アルミニウムシェル |
| ディスプレー解像度： | 0.1µm、0.5µm、1µm、5µm | 用途: | フライス盤、旋盤、グラインダー、ボーリングマシン、ワイヤーカット |
| 電源： | 110V / 220V | 出力信号: | 10 ... |
製品の特徴
ESシリーズDRO機能:
Autotex は ES シリーズのキー膜として使用されており、最も一般的に使用される工業用溶剤に対する優れた耐薬品性と優れたスイッチ寿命を提供し、スイッチ寿命は 100,000 回と予想されます。
超低温上昇変圧器
Easson のすべてのデジタル読み出し電源はリニア電源トランスおよび電源フィルターを使用しており、これにより当社の製品はノイズ耐性および EMC テストに合格することができます。
ES DRO 内部の総発熱量を減らして長寿命化を図ります。非常に高い透磁率の鉄心で構成された超低温上昇変圧器を使用し、実質的に温度上昇を 5℃ 程度に抑えます。
EMC試験装置
Easson のすべての DRO 製品が標準 EMC テストに合格できることを保証するために、当社には EMC テスト ESD 耐性テスターの完全なセットがあります。
デジタル読み出しシステムが、以下の詳細に従って EMC の関連規格に準拠していることを確認してください。
IEC61000-4-2 / GB / T 17799-2: 静電放電耐性（接触放電6000V、空中放電8000V）
IEC61000-4-4 / GB / T 17799-4: 電気的高速過渡バースト耐性（パルス振幅2000V）
IEC61000-4-5 / GB / T 17799-5: 雷サージ耐性（重畳パルス電圧ピーク2000V）
技術仕様
| モデル番号 | ES-8C | ||
| 軸 | 3軸 | ||
| 軸表示 | 0.1μm、0.5μm、1μm、5μm | ||
| 信号出力 | 10 ... | ||
| 電圧 | AC 110V - 220V / 50Hz - 60Hz | ||
| 重量(kg) | 3.5 | ||
|
入力周波数 |
2MBHz | ||
| 操作キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||

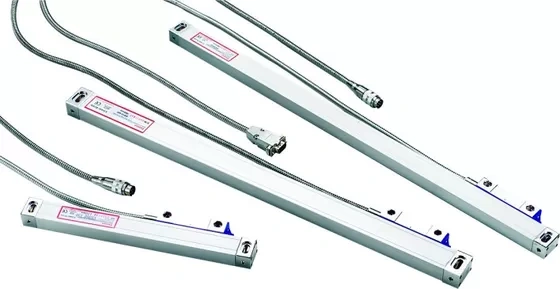

| 入力 | 3 リニアトランスデューサ | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 |
||
基本的なパラメータは以下の通りです。
| 半径 / 直径 |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロをクリア |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
| シンプルな「R」関数 |
|
Z軸の合計 |
| 線形誤差補正 |
| 非線形誤差補正 |
| INCL関数 |
| 軸速度表示 |
ESシリーズDROの高度な機能：非線形誤差補正
フライス盤の高度な機能

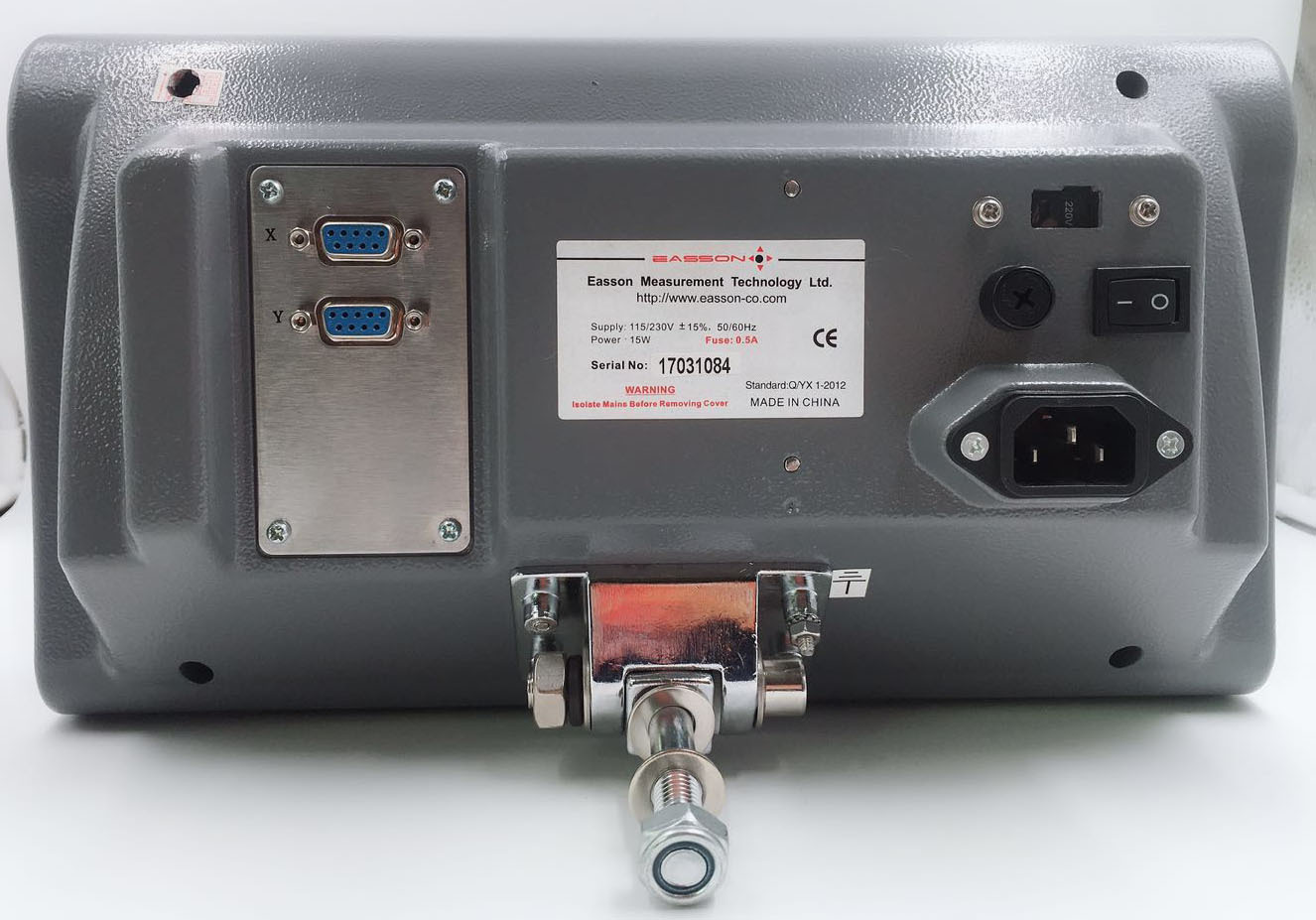

コネクタインターフェース
| ピン | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL信号 | --- | 0V | --- | グランド | --- | あ | 5V | B | R |
| ケーブル | --- | オレンジ | --- | 地面 | --- | 黄色 |
