| 名前： | 光学測定機 | キーワード： | 光学計測機器 |
|---|---|---|---|
| 正確さ： | (1.5+L/200) µm | 応用： | 携帯電話、金型、金属、プラスチック、電子機器 |
| 動作モード： | XY軸手動、Z軸自動 | 解決： | 0.01μm |
| 点灯： | 8つのエリアの光源 | 測定範囲: | 300×200×200mm |

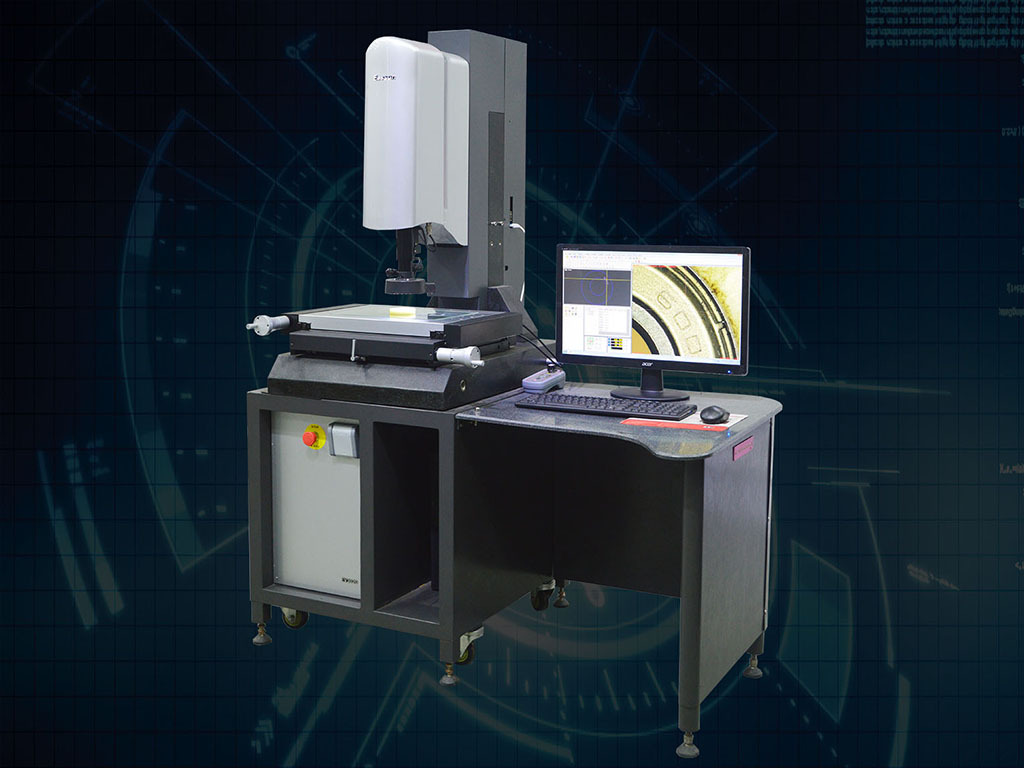

手動 EV-3020 ビジョンビデオ測定機、QC 検査用自動ズームレンズ付き
製品展示
特徴
1. X / Y / Zの3軸のアブソリュートリニアスケールは、最大0.01ミクロンの分解能で自社開発されています。
2. 同軸光レンズによる高精度クローズドループ自動ズームオートフォーカス。
3. 効率的で安定したイーサネット伝送を採用したビジョン測定機専用モーションコントローラは、不安定な USB 伝送の欠点を解決できます。
4. グローバルシャッター画像処理用の高解像度 SONY CMOS センサーにより、画像が鮮明になり、にじみがなくなります。

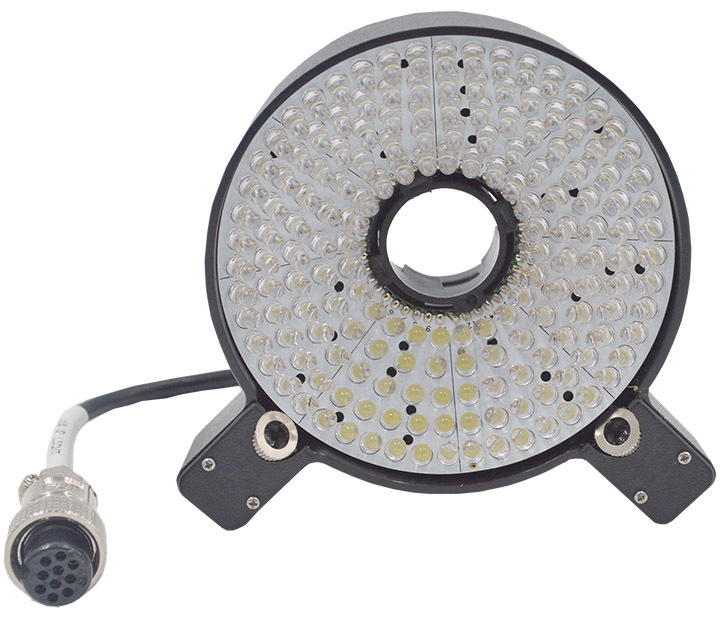

5.アップ光源は8エリアに分割された独立制御照明システムを採用し、発光素子には低減衰LEDを採用し長寿命を実現。
6. さまざまな測定要求を満たす強力な測定ソフトウェアを搭載しており、測定結果を DXF、Word、Excel、PDF、AutoCAD に出力できます。
7. 柱と土台は高精度の 00 グレードの花崗岩構造で作られており、安定性と信頼性に優れています。
技術仕様
| モデル | 2515 | 3020 | 4030 |
| 測定範囲(mm) | 250×150×150 | 300x200x200 | 400x300x250 |
| 全体寸法（mm） | 1000×600×1400 | 1200x720x1600 | 1200x720x1600 |
| 作業台ガラスサイズ(mm) | 289x189x10 | 339x239x10 | 439x339x12 |
| 重量（kg） | 170 | 280 | 410 |
| テーブル最大荷重(kg) | 20 | 20 | 20 |
| 測定精度（μm） | 1.5+L/200 | ||
| 繰り返し精度(mm) | 0.002 | ||
| 倍率 | 光学倍率0.7-4.5倍、画像倍率20-125倍 | ||
| 軸表示解像度 | 0.00001mm（0.01μm） | ||
| 照明装置 | 2つのレーザー位置決めシステムを備えた8つのエリアの光源 | ||
| 運用モデル | XY軸手動、Z軸自動 | ||
| レンズ | 自動ズーム、自動フォーカス光学同軸レンズ | ||
| ビジョンシステム | 高解像度 1/2'' CMOS グローバルシャッターカメラ | ||
F3高精度クローズドループ自動ズームレンズ
この精密機械には、Easson が細心の注意を払って製作した高度な F3 レンズと高解像度のリング スケールが搭載されており、完全なクローズド ループの位置フィードバックを容易にします。この設定により、ギア トランスミッションのギャップに通常伴う画像繰り返しエラーが排除され、測定の再現性が向上します。
21 ボリューム補償の注文

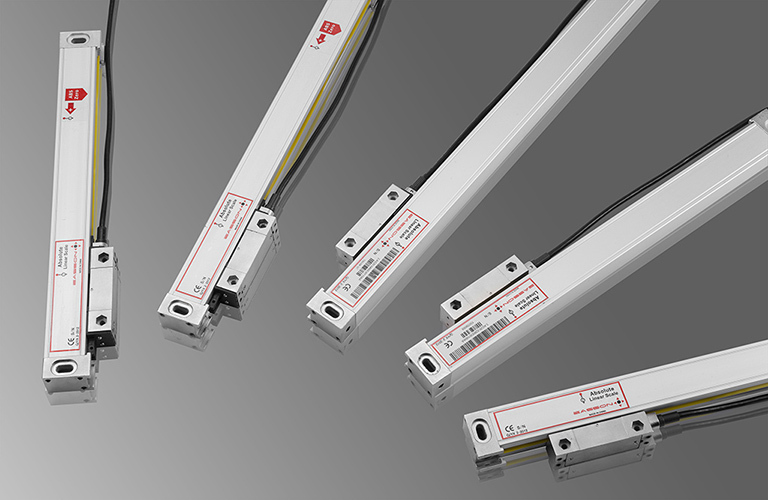

AR シリーズ ネットワーク制御システムは、21 桁の容積補正、超高速リニア エンコーダ読み取り、内蔵 EAD (絶対スケール デコーダ) を備え、AS-80 高精度絶対スケールを搭載し、高精度で高解像度の測定を実現します。
ケース分析
時計のムーブメントなどの微細精密部品の検査

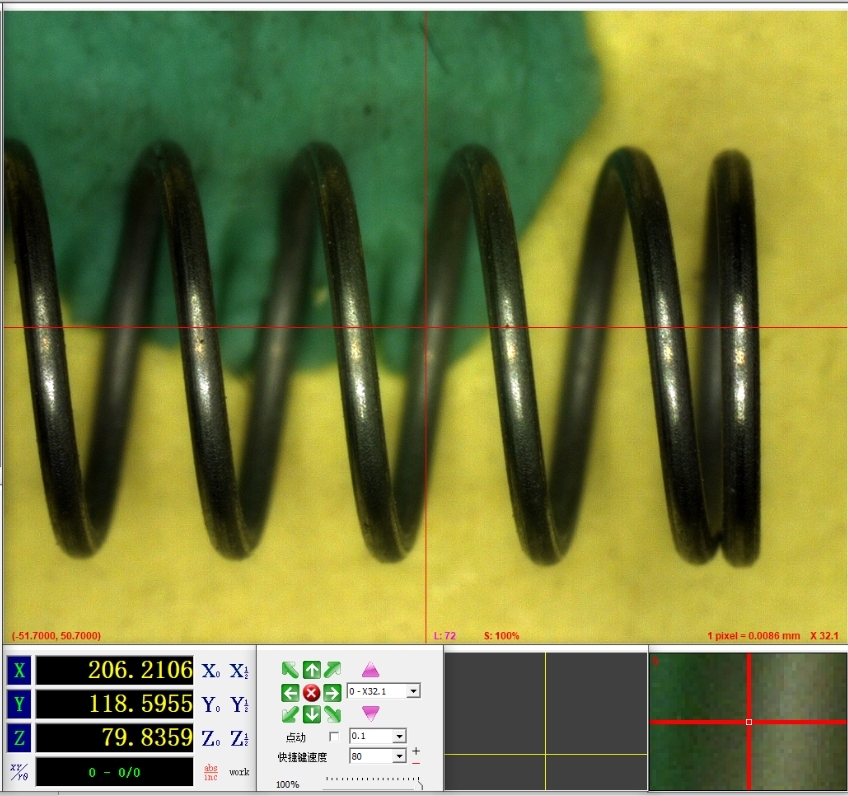

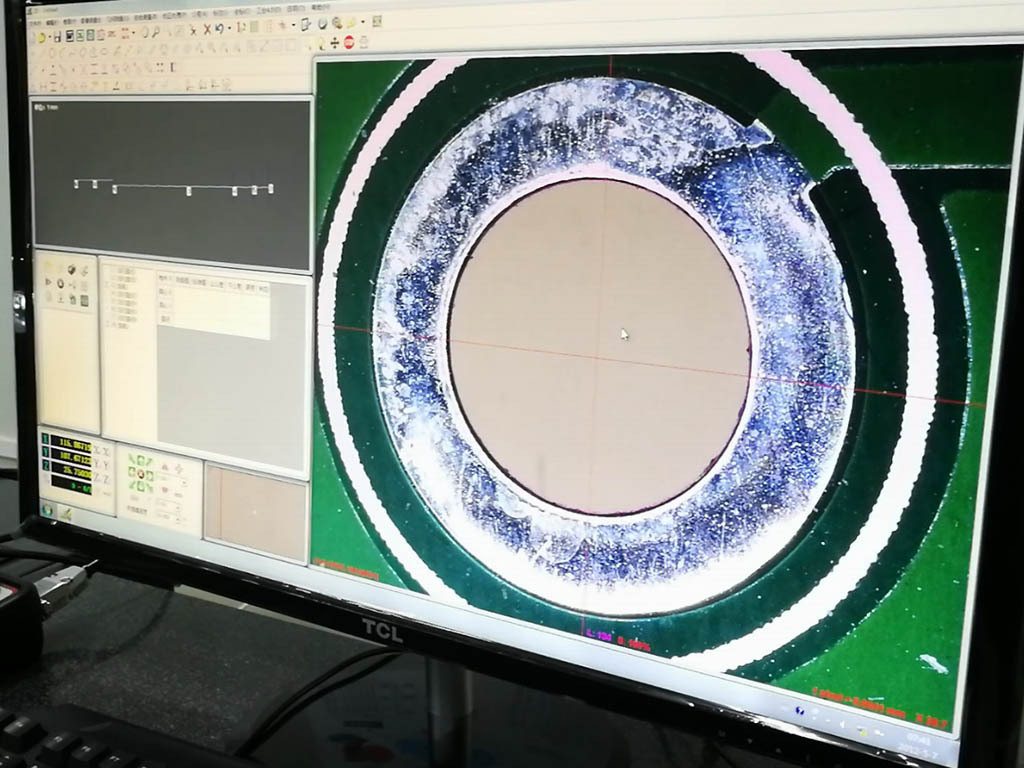

高精度の自動ズームレンズとカメラ、そして強力な 2D 測定ソフトウェアのおかげで、画像のアウトラインを簡単かつ正確に認識できます。部品を測定した後、結果を AutoCAD ファイルにエクスポートし、元の設計図と比較することができます。
2D / 3D マルチ測定
ビジョン測定機には、以下の測定用に英国 Renishaw の高精度タッチプローブを装備できます。
1. 高さ測定: プローブを使用して標準平面やその他の多くの測定平面に触れると、プログラムは測定平面と標準平面間の高さの差を自動的に取得します。
2. 平面測定: 測定平面内の少なくとも 3 つのポイントをタッチし、マウスの右クリックで終了すると、この平面の傾斜と平坦度を取得できます。
3.球体測定：プローブを使用して、測定球体の大きい方の直径部分の3点を均等に触れ、次に測定球体の上部に触れます。
4. シリンダーの測定: シリンダーの周囲の同じ高さの 3 点をタッチし、次に別の高さの別の 3 点をタッチすると、最終的にシリンダーの半径と傾斜を取得できます。
5. 円錐の測定: 円錐の周囲の同じ高さの 3 点をタッチし、次に別の高さの別の 3 点をタッチすると、最終的にこの円錐の半径と傾斜を取得できます。
6. 円測定: プローブを使用して測定対象物の少なくとも 3 点に均等に触れ、マウスの右クリックで終了すると、内側の円を測定できます。
