| 名前： | CNC測定機 | キーワード： | CNC ビジョン測定システム |
|---|---|---|---|
| 正確さ： | (1.5+L/200) µm | 測定旅行: | 300×200×200mm |
| CCD: | 高解像度ソニーCMOSカメラ | 解決： | 0.01 μm絶対スケール |
| 手術： | 自動 | 再現性: | ±2μm |

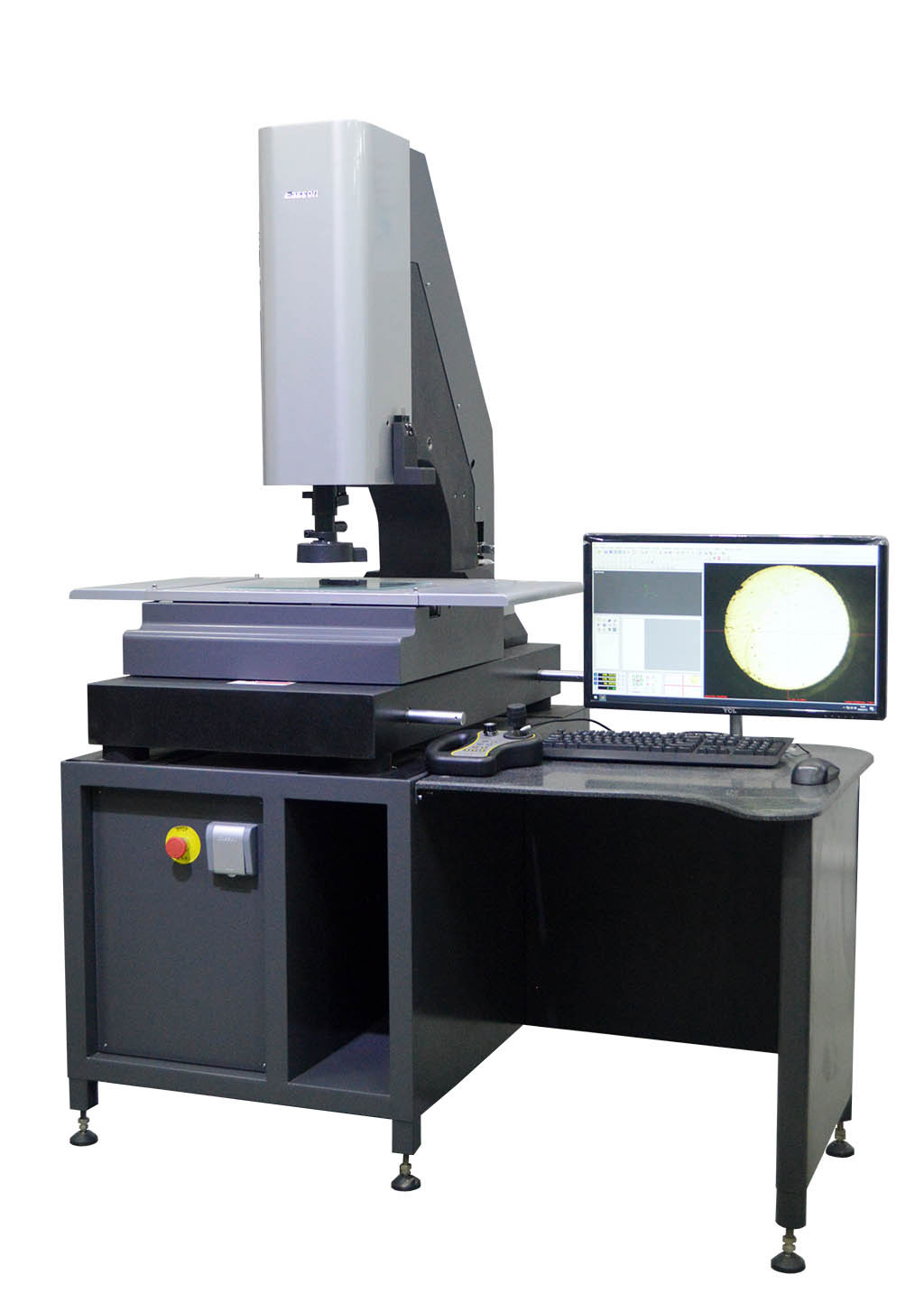

製品導入
AT CNC 自動ビジョン測定システムは、大規模な繰り返し測定用に特別に設計されており、高速、高効率、強力です。
AT シリーズの 3 軸は、業界で最も信頼性の高いシステムの 1 つとして認められている Easson AC サーボ モーター システムを採用しており、高速で信頼性の高い測定を実現します。
AR-3のVMM制御システムの特徴は次のとおりです。
技術仕様
| モデルタイプ | AT-3020 | AT-4030 |
| 測定距離(mm) | 300×200×200 | 400×300×250 |
| 寸法（mm） | 1200×720×1600 | 1250×900×1600 |
| 作業台ガラスサイズ(mm) | 339 x 239 x 10 | 439 x 339 x 12 |
| 重量（kg） | 280 | 460 |
| テーブル最大荷重(kg) | 30 | 30 |
| 測定精度（μm） | 1.5+L/200 | |
| 再現性 | 2μm | |
| 倍率 | 光学倍率0.7-4.5倍、画像倍率20-125倍 | |
| 軸表示解像度 | 0.00001mm（0.01μm） | |

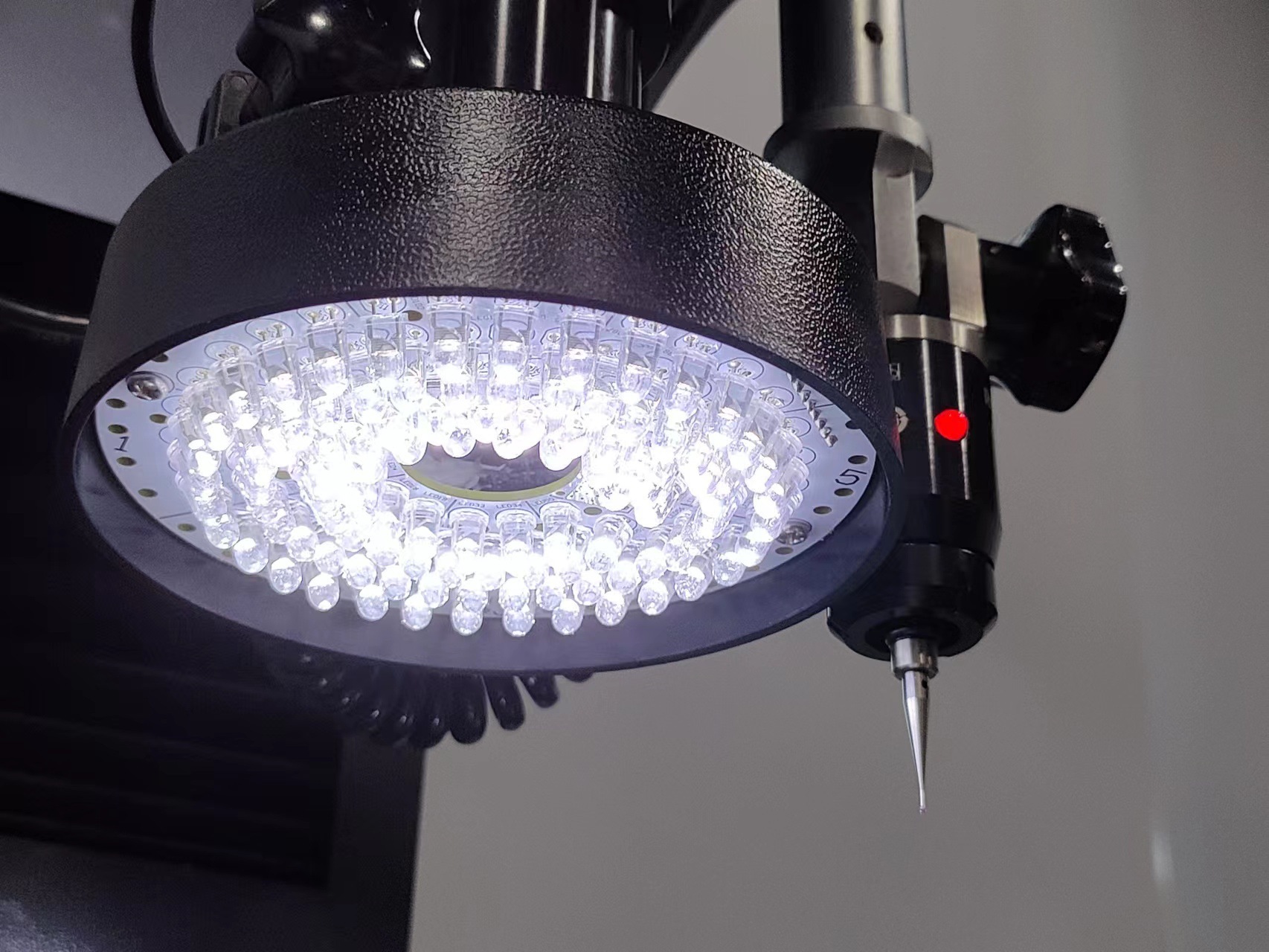

| 照明装置 | 2つのレーザー位置決めシステムを備えた8つのエリアの光源 | |
| 手術 | マウス、ジョイスティック、キーボードによる自動制御 | |
| レンズ | 自動ズーム、自動フォーカス光学同軸レンズ | |
| ビジョンシステム | 高解像度 1/2'' CMOS グローバルシャッターカメラ | |
F3高精度クローズドループ自動ズームレンズ
レンズの特徴:
1. 完全な閉ループ位置フィードバックのために、当社が F3 レンズ用に特別に開発・設計した高精度・高解像度のリング状格子定規を採用します。
2. 完全な閉ループサーボ制御により、ギア伝達ギャップがなくなり、機械の再現性が大幅に向上します。
3. 300万画素の高解像度レンズ
4. F3レンズには同軸光源が付属しており、深穴測定時の照明不足の問題を解決します。
5. 完全自動フォーカスのための完全閉ループサーボ位置フィードバック
21 ボリューム補正を注文する
Easson Vision 測定機は、21 桁の容積補正機能を備えた AR シリーズ ネットワーク制御システムと併用されます。容積補正機能は、主に精密機械や計測技術で、測定空間の容積全体に影響を与える誤差を修正するために使用されます。超高速リニア エンコーダー読み取り機能と内蔵 EAD (絶対コード デコーダー) により、AR シリーズ システムは当社の AS-80 高精度絶対スケールを使用でき、高精度で高解像度の測定が可能になります。
2D / 3D M複数測定
2D/3D複合測定用英国レニショー高精度タッチプローブ：
高さ測定、ボール測定、傾斜面測定、厚さ測定、平面度測定、直角度測定、その他3座標測定機能など。

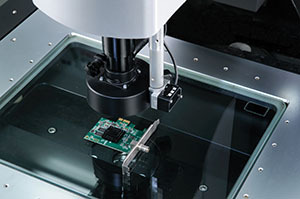

高精度なキーエンスやパナソニックのレーザープローブを搭載し、画像やプローブでは測定できない問題を解決します。平面度や微細凹凸点の高速測定、V角度や高精度な曲面スキャンなどに。
