| 名前： | リニアスケールデジタル表示 | キーワード： | リニアスケールエンコーダ |
|---|---|---|---|
| 出力信号: | DTTL | 測定： | 50 - 3000mm |
| 解決： | 0.02µm | 正確さ： | ±3μm / ±5μm 500mm以内 |
| 材料： | ABSプラスチック | 電源： | DC5V |
製品仕様書
| GS65 | ||
| 測定基準 | 80μm（0.08mm）ピッチの格子ガラス | |
| 測定システム | 反射型フェーズドアレイ光学システム | |
| リーダーキャリッジ | 非接触オープングレーティングキャリッジ | |
| 解決 | 0.02μm（20ナノメートル） | |
| 測定旅行 | 120mm | G1: 標準長さ: 120mm、ユーザーの要望に応じてカット可能 |
| 500mm | G2: 標準長さ: 500mm、ユーザーの要求に応じてカット可能 | |
| 1000mm | G2: 標準長さ: 1000mm、ユーザーの要求に応じてカット可能 | |
| 1200 - 3000mm | G3: 仕様ごとに200mmごと | |
| 正確さ | 50 - 500mm | ±3μm / ±5μm |
| 550 - 1000mm | ±5μm / ±10μm | |
| 1200 - 3000mm | ±10μm/m | |
| ヒステリシス | 精度に含まれる | |
| マックス・スピード | 180m / 分 | |
| 供給 | DC5V±5% | |
| 出力信号 | CPEバスシリアルデータインターフェース | |

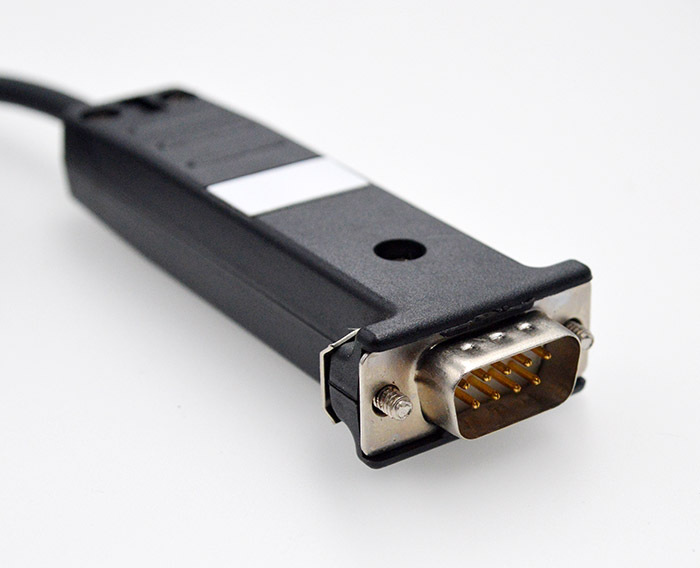

| 出力コネクタ | DSUB9 サブ9 | |

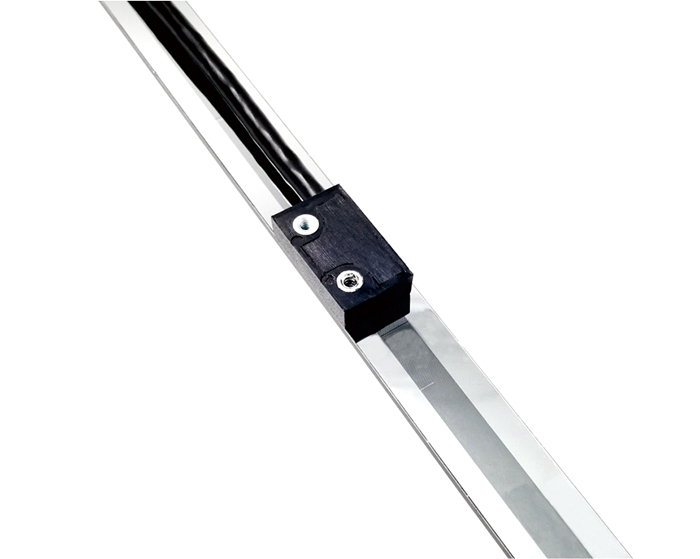

GS65 高精度反射オープングレーティングスケール
特徴:
GS 65シリーズには、±3μm、±5μm、±10μmの3つの測定精度の選択肢があります。
設置寸法
GS65 は小型のリーダー ヘッドを採用しており、スケールの設置を簡素化し、容易にします。さらに、リーダー ヘッド ハウジングには 2 種類の取り付けオプションが用意されており、ニーズに最適なものを柔軟に選択できます。
タイプA
タイプB
格子ガラス寸法
| ガラス寸法 | 高さ(mm) | 厚さ(mm) | 測定移動量(mm) |
| G1 | 6.2 | 1.0 | 120 |
| G2 | 12 | 2.0 | 500 / 1000 |
| G3 | 12 | 3.0 | 1200 - 3000 |
GS 65シリーズには、格子ガラスの寸法が異なる3種類のタイプがあります。
6.2mm x 1mmのガラス、12mm x 2mmのガラス、12mm x 3mmのガラスです。

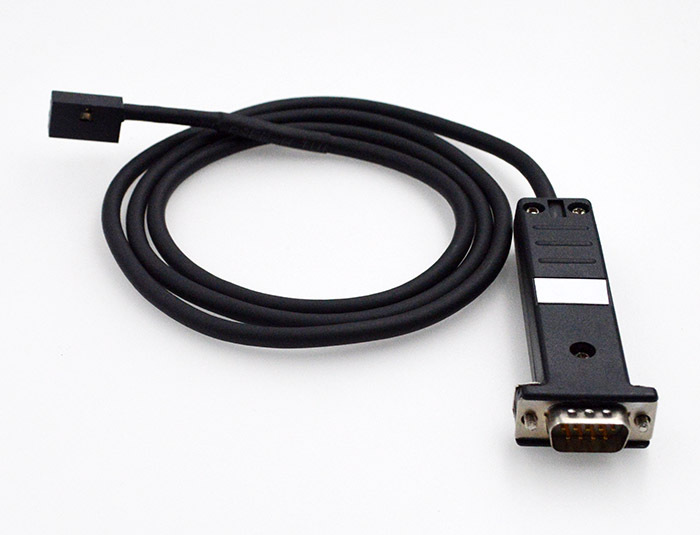

コネクタインターフェース
| ピン | 10 ... | |
| 信号 | ケーブル | |
| 1 | A- | 黄色 |
| 2 | 0V | 白 |
| 3 | B- | 赤 |
| 4 | グランド | 銀 |
| 5 | R- | 黒 |
| 6 | あ | 緑 |
| 7 | 5V | 茶色 |
| 8 | B | 青 |
| 9 | R | グレー |
よくある質問
1. Q: 反射オープングレーティングスケールはどのように注文できますか?
A: 製品コードをご提供いただき、仕様をアドバイスしていただければ、ご要望にお応えできます。
2. Q: OEM カスタマイズ サービスを受け入れましたか?
A: もちろん、標準製品だけでなく、注文数量に応じてお客様のご要望に合わせたカスタマイズされた製品もご提供できます。
3. Q: 御社では主に何を生産していますか?
A: 当社は主にビジョン測定機、光学プロファイルプロジェクター、デジタル読み出しシステム（カウンター）、リニアエンコーダガラススケールを製造しています。CNCリニアスケール
4. Q: 露出型リニアエンコーダスケール格子ガラスにはどのような材質が使用できますか?
A: 通常のガラスと石英ガラス
5. Q: 露出型リニアスケールはどのくらいの期間生産できますか?
A: 最大3000mm
6. Q: 保証:
A: 当社が提供するすべての製品は13か月間（出荷日から）
7. Q: テクニカルサポート:
当社にはアフターサービスシステムのための専門技術サポートチームがあります。技術的な問題がございましたら、お気軽にお問い合わせください。
8. Q: お支払い:
デフォルトでは、出荷前の 100% T/T 支払いとなりますが、支払い条件について他のリクエストが必要な場合は、お気軽にお問い合わせください。
