| 名前： | ビデオ座標測定機 | キーワード： | ビデオ測定機器 |
|---|---|---|---|
| 正確さ： | (1.5+L/200)μm | 測定旅行: | 400×300×250mm |
| CCDカメラ: | 高解像度 1/2'' CMOS CCD | ディスプレー解像度： | 0.01 μm 絶対リニアスケール |
| 操作モデル: | 自動 | 再現性: | ±2μm |

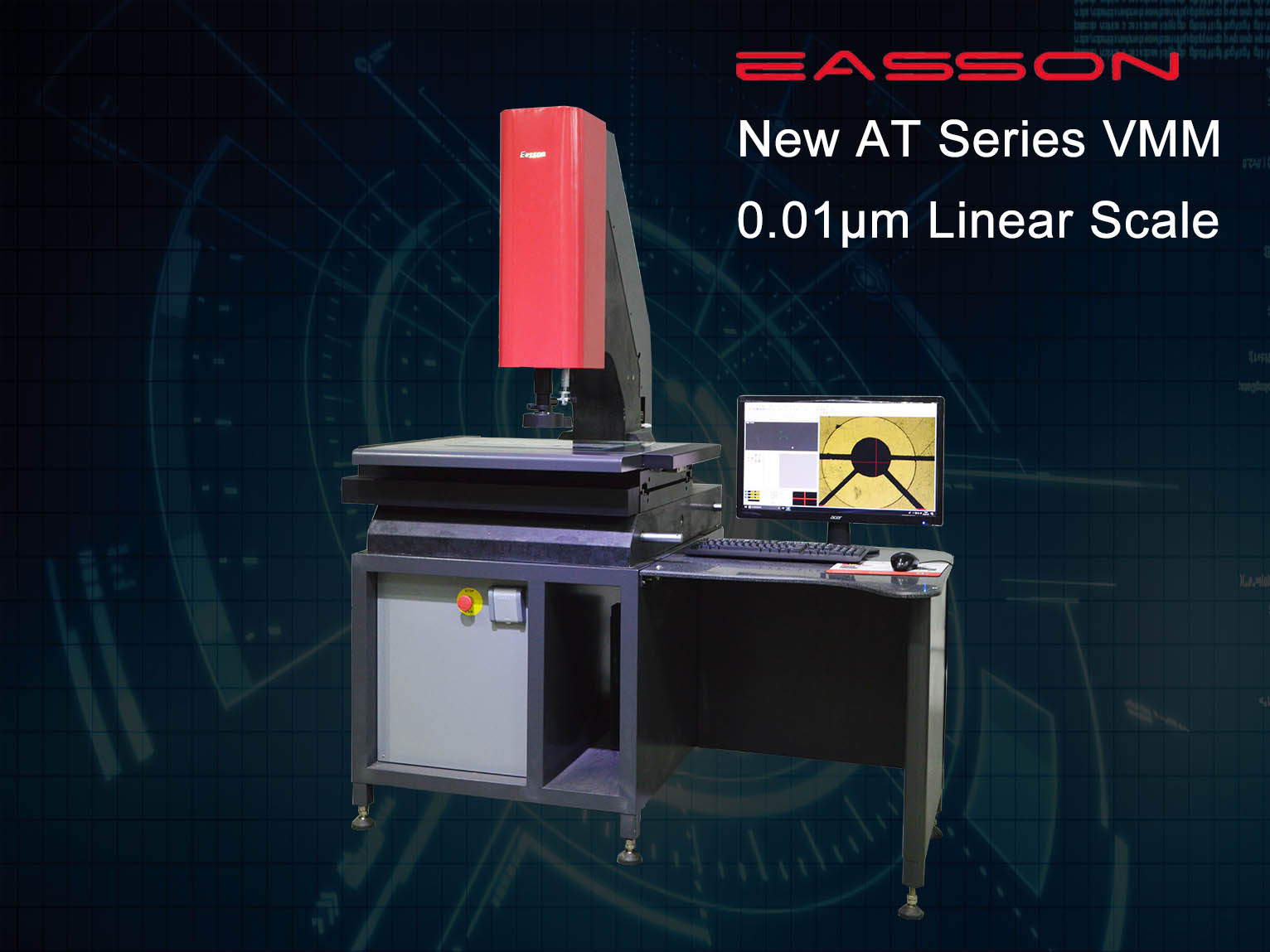

高精度2D光学座標画像測定機器ビジョンビデオ測定システム
製品導入
マシンの特徴:
高解像度カメラを使用して詳細な画像を撮影し、部品の小さく複雑な特徴を正確に測定できます。
高度な照明システム、同軸、輪郭、サブステージ、およびマルチアングル照明は、測定対象物のさまざまな特徴とエッジを強調表示し、鮮明さを確保し、影と反射を減らすために使用されます。
VMM には、タッチプローブやレーザースキャナーなどの複数のセンサーを装備できるため、表面の特性や必要な精度に応じて光学測定と触覚測定の両方が可能になります。
AR-3のVMM制御システムの特徴は次のとおりです。
技術仕様
| モデルタイプ | AT-3020 | AT-4030 |
| 測定距離(mm) | 300×200×200 | 400×300×250 |
| 寸法（mm） | 1200×720×1600 | 1250×900×1600 |
| 作業台ガラスサイズ(mm) | 339 x 239 x 10 | 439 x 339 x 12 |
| 重量（kg） | 280 | 460 |
| テーブル最大荷重(kg) | 30 | 30 |
| 測定精度（μm） | 1.5+L/200 | |
| 再現性 | 2μm | |
| 倍率 | 光学倍率0.7-4.5倍、画像倍率20-125倍 | |
| 軸表示解像度 | 0.00001mm（0.01μm） | |
| 照明装置 | 2つのレーザー位置決めシステムを備えた8つのエリアの光源 | |
| 手術 | マウス、ジョイスティック、キーボードによる自動制御 | |
| レンズ | 自動ズーム、自動フォーカス光学同軸レンズ | |
| ビジョンシステム | 高解像度 1/2'' CMOS グローバルシャッターカメラ | |
特徴
1.アブソリュートリニアスケールのX、Y、Z軸は独立して研究開発されており、最大解像度は0.01 μm。
2. F3高精度クローズドループ自動ズームレンズ。
3. イーサネット伝送を使用するビジョン測定機の特別に設計されたモーション コントローラーは、効率的で信頼性の高いシステムであり、不安定な USB 伝送の欠点を解決できます。
4. 高解像度の SONY CMOS センサーを搭載した画像処理エンジンにより、画像が鮮明でにじみのない状態になります。

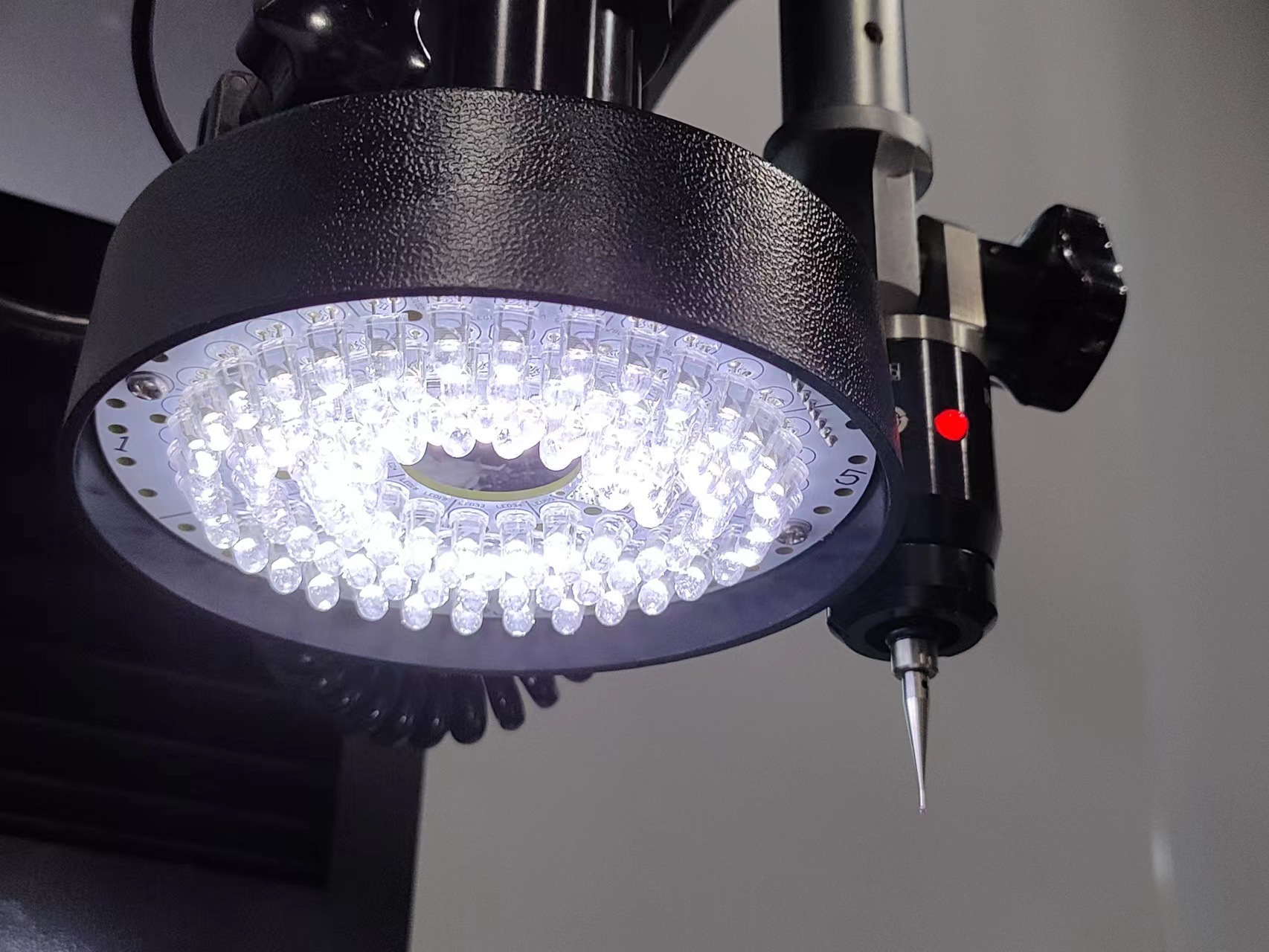

5. アップ光源は8つのエリアに分割された独立制御照明システムを採用し、発光素子には低減衰LEDを採用して寿命を延ばしています。

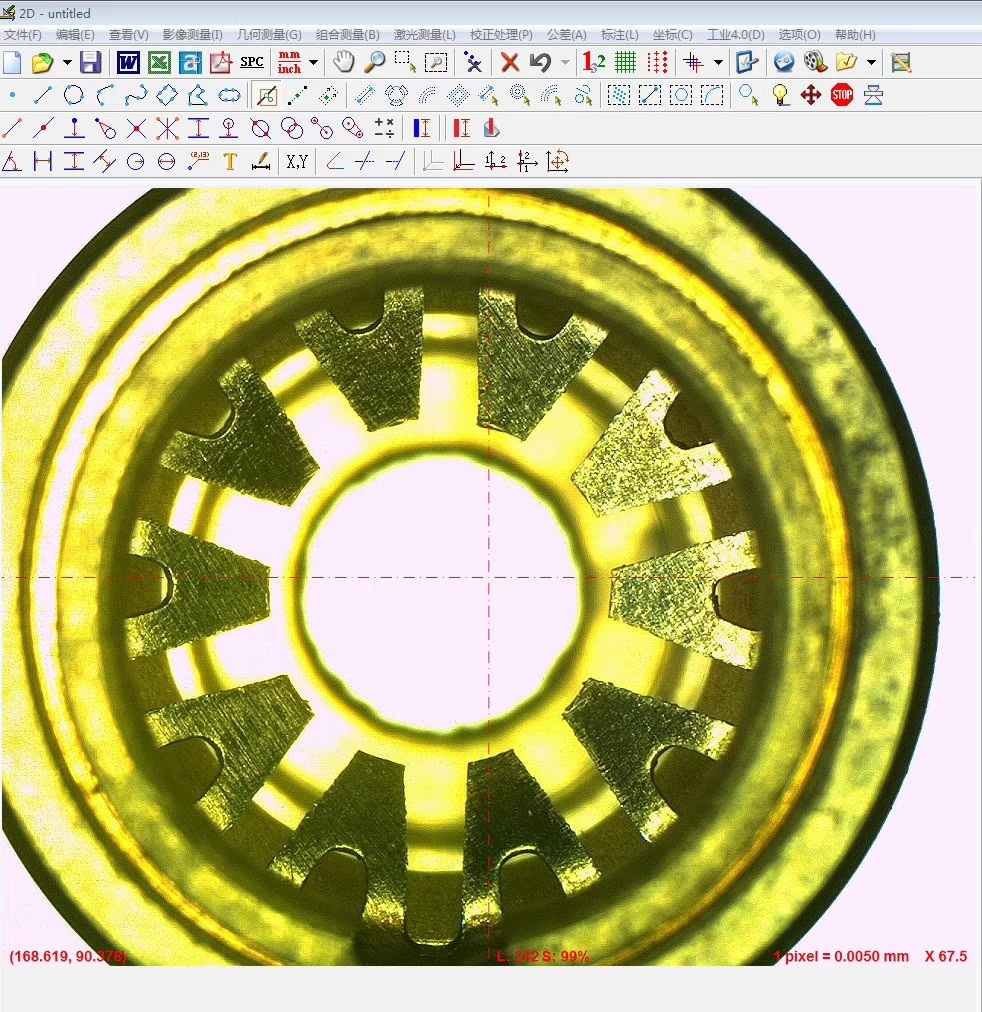

6. 独自に開発された多機能 2D および 3D 測定ソフトウェアにより、測定結果を DXF、Word、Excel、PDF などの形式で出力できます。
7. 機械は24時間連続運転が可能です。
8. 3軸精密リニアガイド、精密駆動システム、CNC制御システム。
9. 高精度、高安定性を備えた精密花崗岩機械本体。
10. 作業中の挟み込みを防止するための機械作業台の新設計

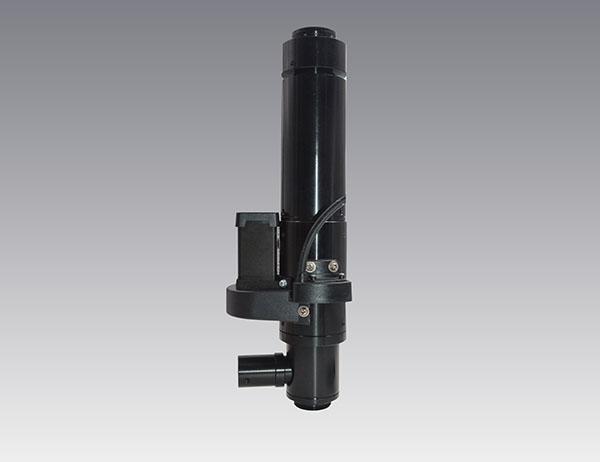

F3高精度クローズドループ自動ズームレンズ
レンズの特徴:
21 ボリューム補正を注文する

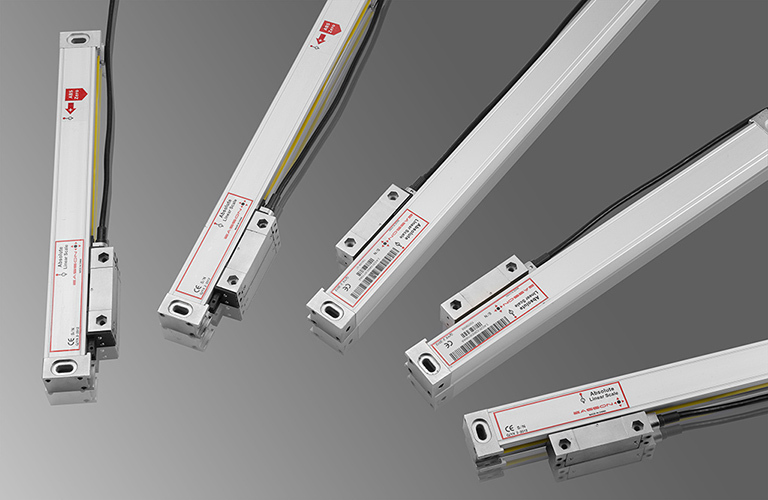

AR シリーズ ネットワーク制御システムで使用されるビジョン測定機には、21 項目の空間補正が含まれており、超高速リニア エンコーダ読み取り機能と内蔵 EAD (絶対コード デコーダ) により、AR シリーズ システムで当社の AS-80 高精度絶対スケールを使用できるため、高精度で高解像度の測定が可能になります。
2D / 3D マルチ測定

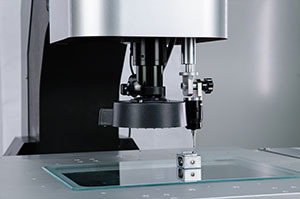

ビジョン測定システムは、英国 Renishaw の高精度タッチプローブと連携して 2D/3D の多重測定を行うことができます。
機能特徴: 高さ測定、平面測定、球面測定、円柱測定、円錐測定、内円測定、内円筒測定など。
珠海イーソン計測技術有限公司は1995年に設立され、ビデオ計測システム、プロファイルプロジェクター、DRO（カウンター）、リニアガラス定規、CNCリニアエンコーダーなどの精密計測機器の設計と製造を20年以上行っているハイテク企業です。
Easson は、マスター マスク製造設備を備えたこの業界で数少ない企業の 1 つです。当社のアブソリュート リニア グレーティングのマスター マスクはすべて社内で製造されており、違法コピーを防止するために当社の登録商標が付いています。
