| 名前： | リニアデジタル測定システム | キーワード： | リニアデジタル読み出し |
|---|---|---|---|
| 色： | グレー | 材料： | アルミニウム |
| ディスプレー解像度： | 1µm、5µm | 応用： | ED |
| 力： | 110V / 220V | 出力信号: | 10 ... |
製品導入

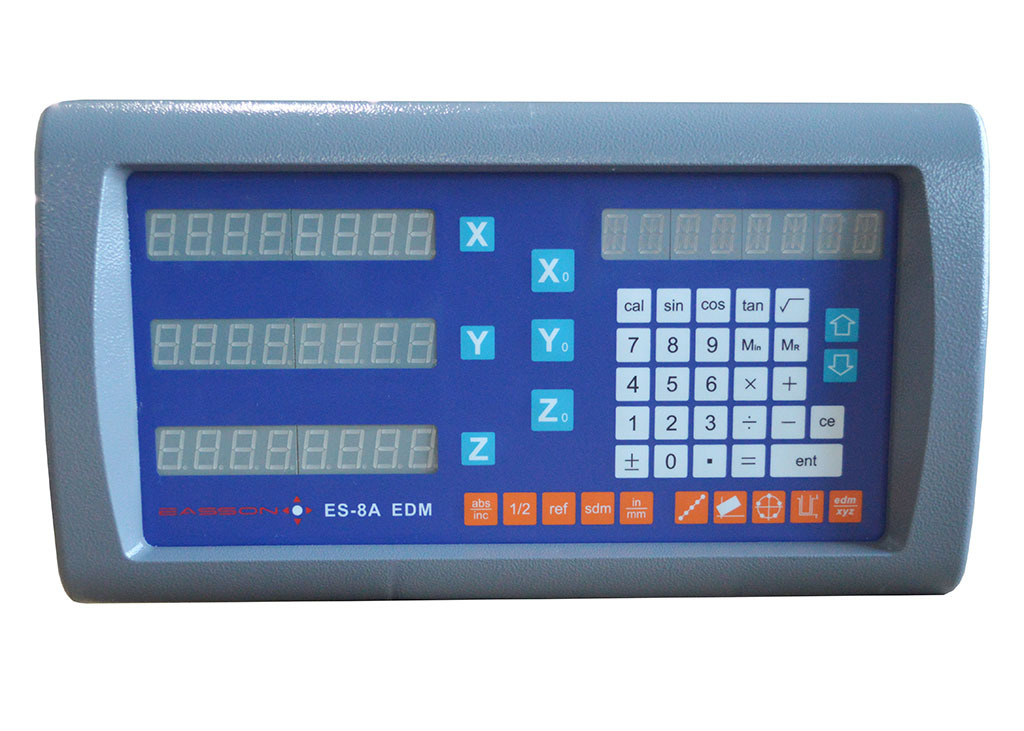

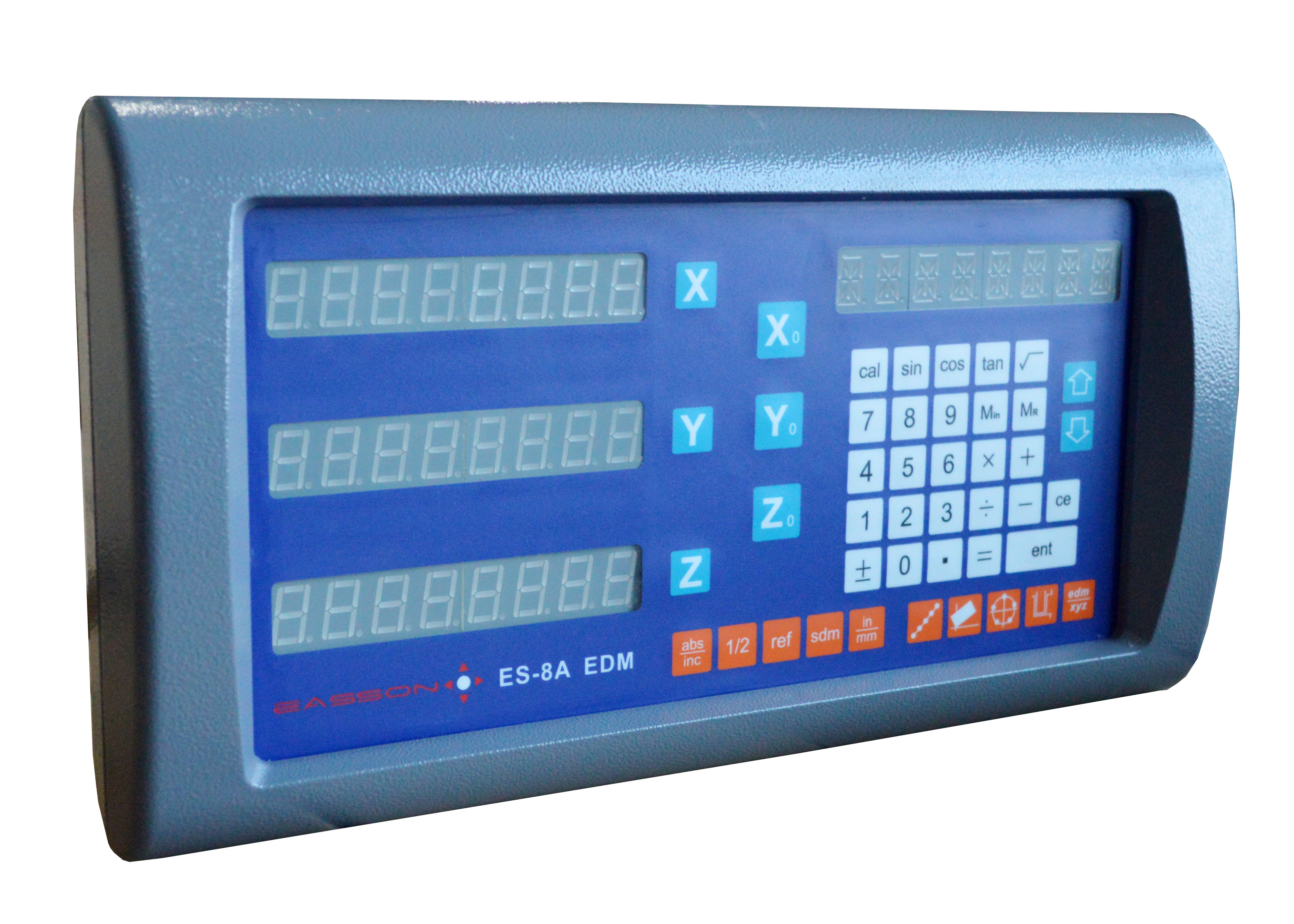

ES-8A EDM 操作では、EDM マシンの X 軸と Y 軸は加工プロセス全体を通じて動きませんが、Z 軸は上下に動き続けます。EDM 加工の最も重要な役割は、加工の深さを正確に制御することです。
Z 軸は加工プロセス全体を通じて上下に動き続けるため、オペレーターが電極の深さを決定するのは非常に困難です。ES-8A EDM は、電極がこれまでに到達した最も深い位置と目標加工深さを表示する専用の EDM 操作ディスプレイを備えています。これは、オペレーターが EDM 加工プロセスを理解し、制御するのに大いに役立ちます。
ES-8A EDM は、電極が目標の加工深さに達すると EDM マシンを自動的に停止するリレー出力を提供します。
ES-8A EDM用リレー出力回路
ほとんどの EDM マシンは電源回路に大きなコンデンサが装備されているため、通常は、荒天や同じ電源ラインにある大きなマシンの起動によって引き起こされる電圧降下などによって引き起こされる可能性のある短時間の停電の影響を受けません。ただし、DRO には大きなコンデンサが装備されていないため、停電の影響をはるかに受けやすく、停電後にリセットされます。EDM マシンはリセットされないが、EDM 加工操作中に DRO がリセットされる場合、DRO はリセット中に Z 軸電極の位置を失い、誤った加工を引き起こします。
この問題を回避するために、ES-8A EDM カウンターは逆の出力設計を使用しています。ES-8A EDM の電源が失われたりリセットされたりした場合、出力は常に「アクティブ」状態になり、EDM マシンを停止してロックし、誤った加工を回避します。
接続ピン構成
通常は「オープン」、アクティブ時は「クローズ」：ピン 6 および 7。
通常は「閉じる」、アクティブ時は「開く」：ピン 6 と 8
EMC試験装置
すべての Easson DRO 製品が EMC 標準仕様に合格できることを確認するために、当社には EMC テスト ESD 耐性テスターの完全なセットがあります。
技術仕様
| モデル番号 | ES-8A 放電加工機 | ||
| 軸番号 | 3軸 | ||
| 軸表示 | 1μm、5μm | ||
| 信号入力 | A / B直交信号 | ||
| 電圧範囲 | AC110V - 220V / 50Hz - 60Hz | ||
| 重量（kg） | 3.5 | ||
|
入力周波数 |
2MBHz | ||
| 操作キーボード | 軽いタッチのボタン | ||
| 動作温度 | 0℃ - 45℃ | ||
| 保管温度 | -40℃ - 55℃ | ||
| 相対湿度 | ≤ 95% | ||
| 入力 | 3 つのリニア エンコーダ | ||
| EMC規格 |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
基本的なパラメータは以下の通りです。
| センタリング（1/2） |
| メートル法 / インチ表示 (mm / インチ) |
| 絶対 / 増分 (ABS / INC) |
| 電源オフメモリ（30サブデータ） |
| 199 サブデータ |
| 参照メモリ (REF) |
| ゼロをクリア |
| ピッチ円直径 (PCD) |
| ラインホールポジショニング (LHOLE) |
