| 名前： | CNC測定システム | キーワード： | CNC測定機器 |
|---|---|---|---|
| 正確さ： | (1.5+L/200)um | 測定旅行: | 400x300x250mm |
| カメラ： | 高解像度 1/2'' CMOS カメラ | ディスプレー解像度： | 0.01 μm絶対スケール |
| 操作モデル: | 自動 | 再現性: | ±2μm |
製品導入

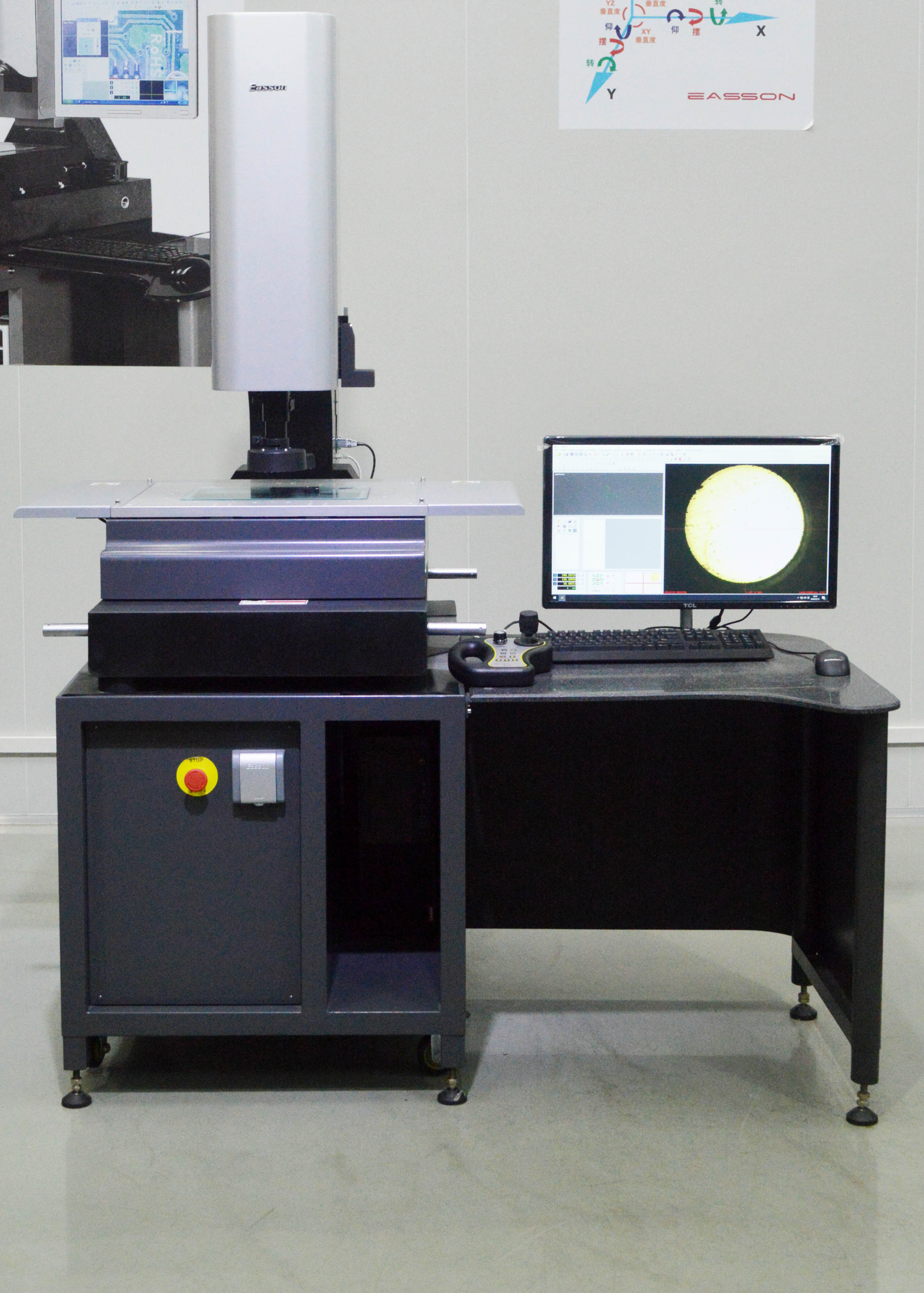

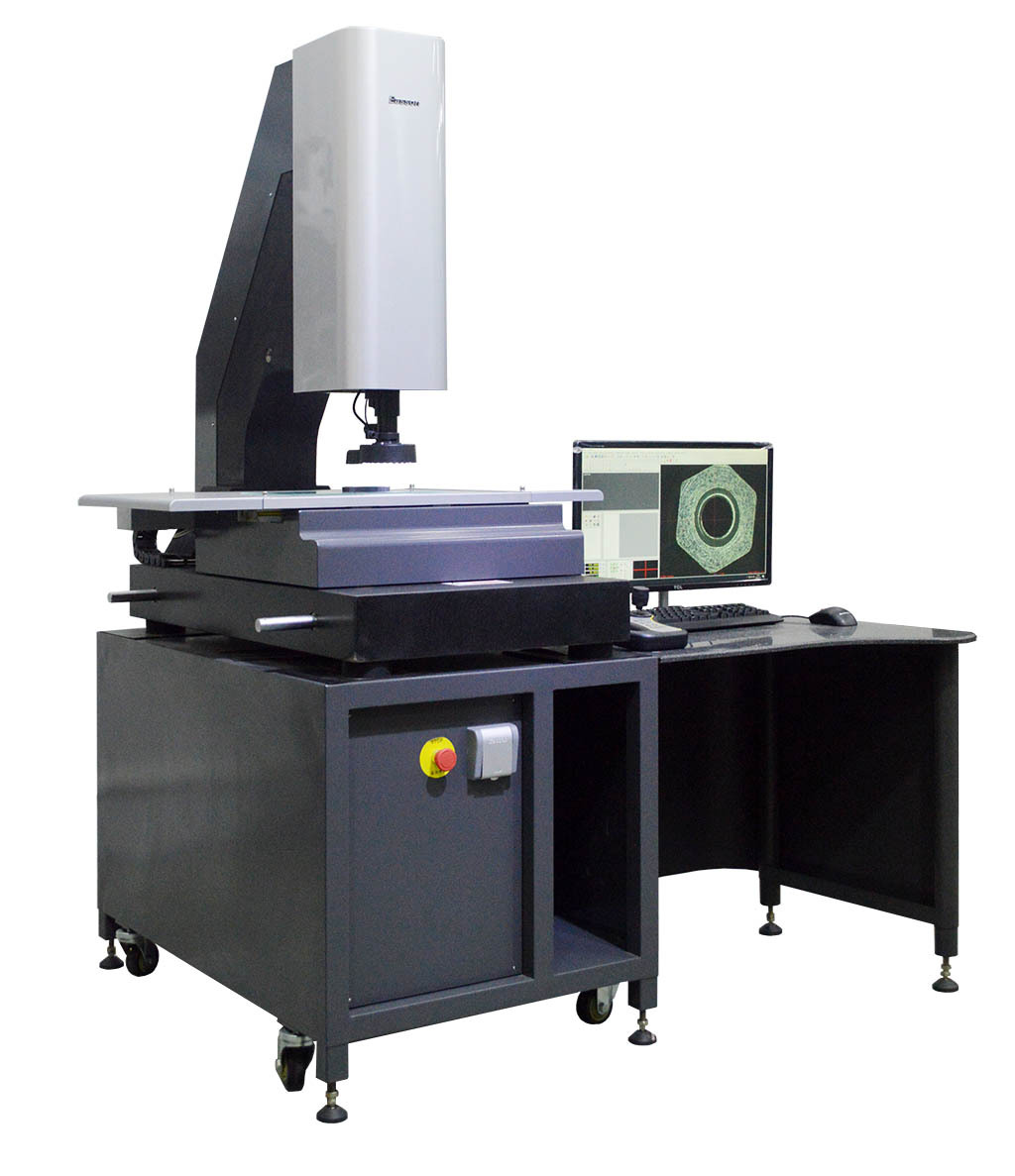

AT シリーズ CNC 自動ビジョン測定システムは、大規模な繰り返し測定用に特別に設計されており、高速、高効率、強力です。
信頼性で広く認められている AT シリーズの 3 軸 Easson AC サーボ モーター システムを組み込んでおり、迅速かつ信頼性の高い測定を実現します。
AR-3のVMM制御システムの特徴は次のとおりです。
技術仕様
| モデルタイプ | AT-3020 | AT-4030 |
| 測定距離(mm) | 300×200×200 | 400×300×250 |
| 寸法（mm） | 1200×720×1600 | 1250×900×1600 |
| 作業台ガラスサイズ(mm) | 339 x 239 x 10 | 439 x 339 x 12 |
| 重量（kg） | 280 | 460 |
| テーブル最大荷重(kg) | 30 | 30 |
| 測定精度（μm） | 1.5+L/200 | |
| 再現性 | 2μm | |
| 倍率 | 光学倍率0.7-4.5倍、画像倍率20-125倍 | |
| 軸表示解像度 | 0.00001mm（0.01μm） | |
| 照明装置 | 2つのレーザー位置決めシステムを備えた8つのエリアの光源 | |
| 手術 | マウス、ジョイスティック、キーボードによる自動制御 | |
| レンズ | 自動ズーム、自動フォーカス光学同軸レンズ | |
| ビジョンシステム | 高解像度 1/2'' CMOS グローバルシャッターカメラ | |
特徴
1.アブソリュートリニアスケールのX、Y、Z軸は独立して研究開発されており、最大解像度は0.01μm 。
2. F3高精度クローズドループ自動ズームレンズ。
3. イーサネット伝送を使用するビジョン測定機の特別に設計されたモーション コントローラーは、効率的で信頼性の高いシステムであり、不安定な USB 伝送の欠点を解決できます。
4. 高解像度 1/2 インチ CMOS センサーを搭載した画像処理エンジンにより、画像が鮮明でにじみのない状態を保ちます。

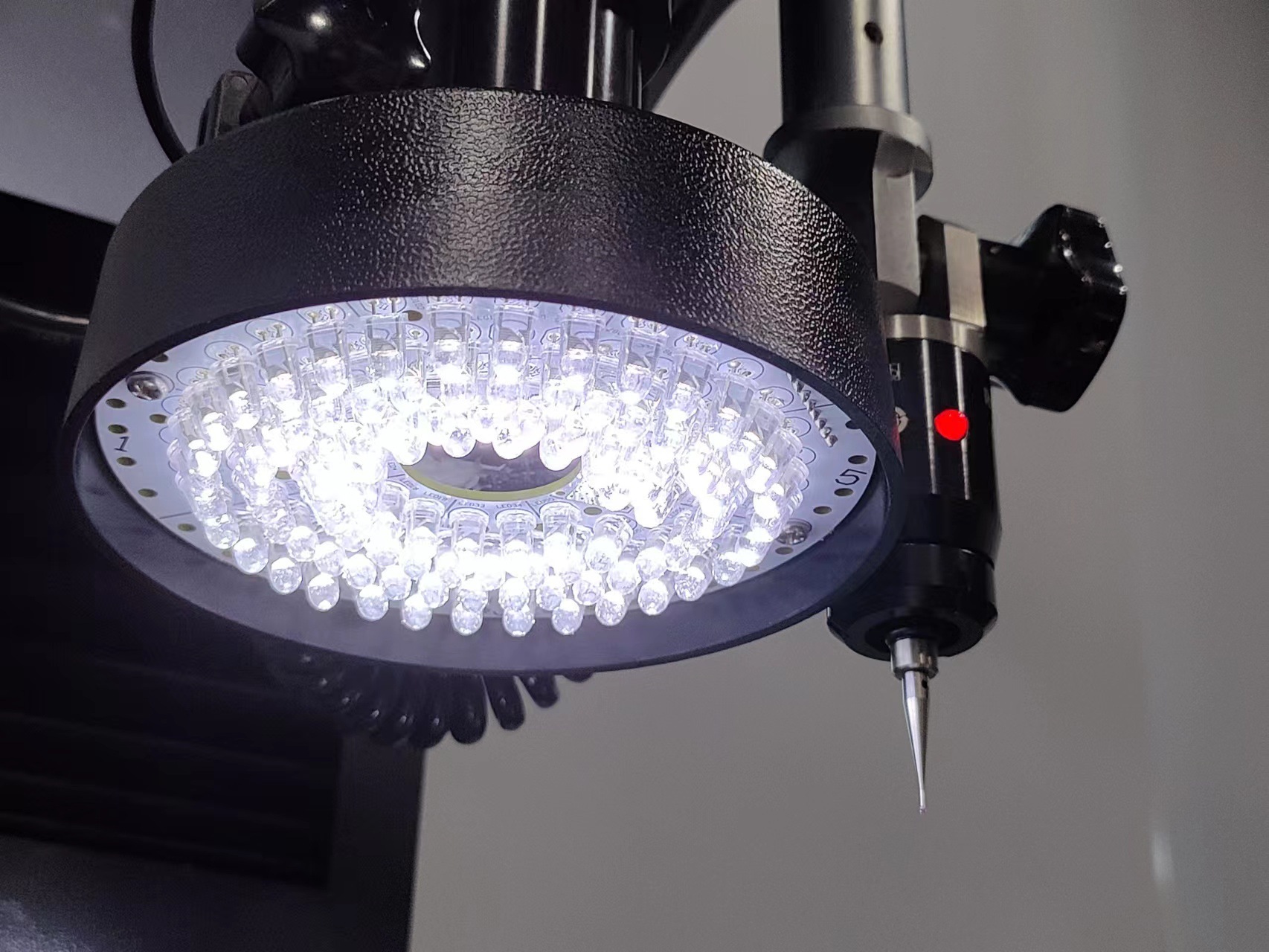

5. アップ光源は8つのエリアに分割された独立制御照明システムを採用し、発光素子には低減衰LEDを採用して寿命を延ばしています。
6. 独自に開発された多機能 2D および 3D 測定ソフトウェアにより、測定結果を DXF、Word、Excel、PDF などの形式で出力できます。
7. 機械は24時間連続運転が可能です。
8. 3軸精密リニアガイド、精密駆動システム、CNC制御システム。
9. 高精度、高安定性を備えた精密花崗岩機械本体。
10. 作業中の挟み込みを防止するための機械作業台の新設計
F3高精度クローズドループ自動ズームレンズ
このシステムは、Easson の F3 レンズによって作成された高精度、高解像度のリング スケールと統合され、完全な閉ループ位置フィードバックを備えており、ギア伝達ギャップによって発生する画像繰り返しのエラーを排除し、測定の再現性を向上させます。
21 ボリューム補正を注文する

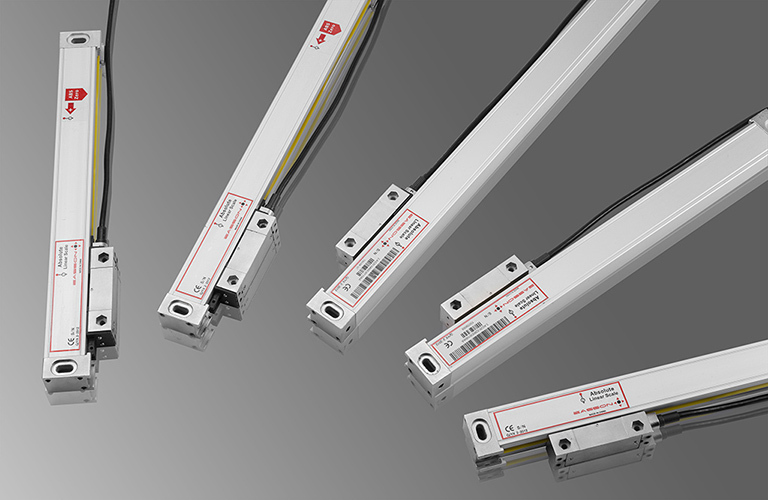

AR シリーズ ネットワーク制御システムには 21 桁の容積補正が含まれており、超高速リニア スケール読み取り機能と内蔵 EAD (絶対コード デコーダー) により、AR シリーズ システムで当社の AS-80 高精度絶対リニア スケールを使用できるため、高精度で高解像度の測定が可能になります。
2D / 3D M複数測定
このシステムは、F3 レンズ用に設計された Easson の高精度、高解像度のリング スケールを組み込み、完全な閉ループ位置フィードバックを利用することで、ギア伝達のギャップから生じる画像繰り返しのエラーに対処し、測定の再現性を高めます。
