| モデル番号： | GS10 | ブランド名： | イーソン |
|---|---|---|---|
| 解決： | 5µm | 長さ: | 50-1000mm |
| 力： | DC5V | 出力信号: | 10 ... |
| 名前： | デジタル読み出しシステム | キーワード： | ミル用デジタル表示 |
| ハイライト: |
Easson リニアスケールエンコーダ、DRO リニアスケールエンコーダ、50-1000mm DROインクリメンタル型エンコーダ |
||

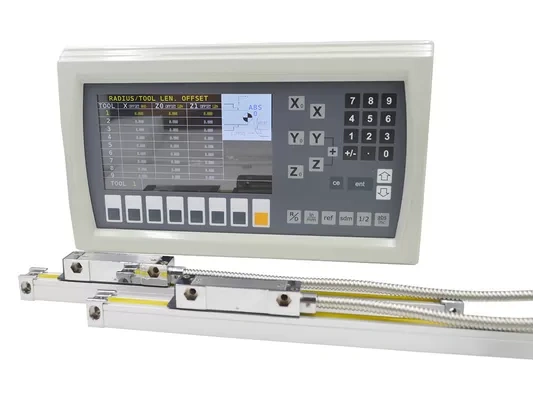

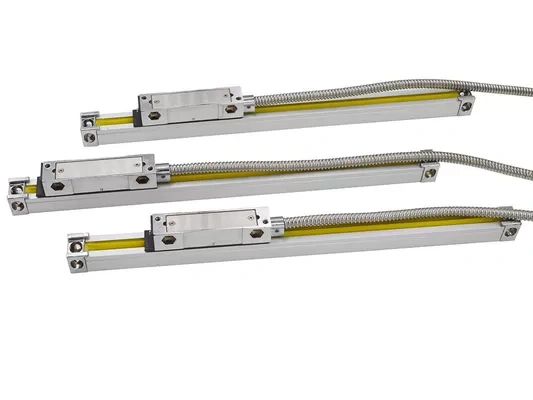

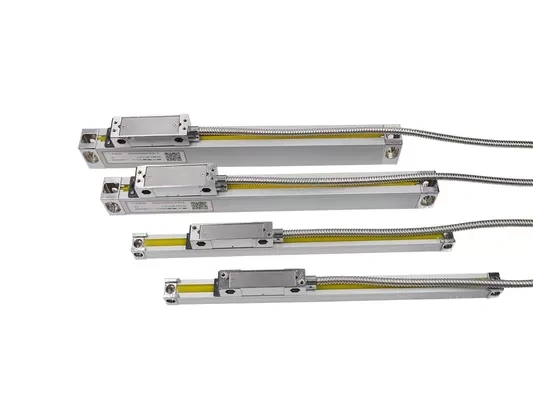

インクリメンタルタイプ信号 50 - 1000 mm DRO Easson リニアスケールエンコーダ
製品仕様書
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | 45°5ベアリング支持システム | 垂直5ベアリング支持システム | ||||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 長さ50mm毎の仕様です。 | 利用不可 | 長さ50mm毎の仕様です。 | |||||||||
| 1300-3000mm | 利用不可 | 長さ100mm毎の仕様です。 | 長さごとに50mm刻み 最大500mmまで | ||||||||||
| 正確さ | 100-450mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000mm | -- | ±25μm | -- | ||||||||||
| 再現性 | 2μm（0.002mm） | ||||||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||||||
| 保護 | IP53 | ||||||||||||
| 電源 | DC5V±5% | ||||||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置寸法
GS10 / GS11 / GS12 / GS13 シリーズ
GS30 / GS31 / GS32 / GS33 シリーズ
コネクタインターフェース
DSUB9ピン
| ピン | 10 ... | 422A | ||
| 信号 | ケーブル | 信号 | ケーブル | |
| 1 | —— | —— | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | 白 |
| 3 | —— | —— | B- | 赤 |
| 4 | グランド | グランド | グランド | グランド |
| 5 | —— | —— | R- | 黒 |
| 6 | あ | 黄色 | あ | 緑 |
| 7 | 5V | 赤 | 5V | 茶色 |
| 8 | B | 緑 | B | 青 |
| 9 | R | 茶色 | R | グレー |
DIN 7ピン
| ピン | ケーブル | 10 ... |
| 1 | オレンジ | 0V |
| 2 | —— | —— |
| 3 | 黄色 | あ |
| 4 | 緑 | B |
| 5 | 赤 | 5V |
| 6 | 茶色 | R |
| 7 | 地面 | グランド |
| 場合 | 地面 | グランド |
出力信号
A Qual B インターフェイス (TTL または差動 TTL、D-TTL) は、CNC マシンまたは測定機器用の最も一般的でシンプルなリニア スケール/エンコーダ信号インターフェイスです。
アドバンテージ：低コスト、非常に人気がありシンプル。
不足分:
一方向信号のみ可能です。
エラー検出がなく、信頼性が非常に低い。
増分信号のみ、絶対参照なし。
高速かつ高解像度を実現するのは非常に困難です。
製品説明
高度な光学測定システム
GS シリーズ リニア エンコーダのスライド キャリアは、今日の市場で最も信頼性の高いシステム設計として実証されている光学格子リニア トランスデューサー用の 5 つのベアリング設計を採用しています。
ダブルシールデザイン
GS シリーズ リニア エンコーダのシーリング リップは革新的な素材を使用しており、優れた耐油性、高い弾性回復特性、耐久性を実現しています。また、慎重に設計されたリップ形状により、低いスライド抵抗を実現しています。
100%レーザー校正
すべてのリニア エンコーダは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されます。
精度レポート
各リニアスケールには QR コードが印刷されており、工場検査の精度レポートをユーザーが簡単に確認することができます。
