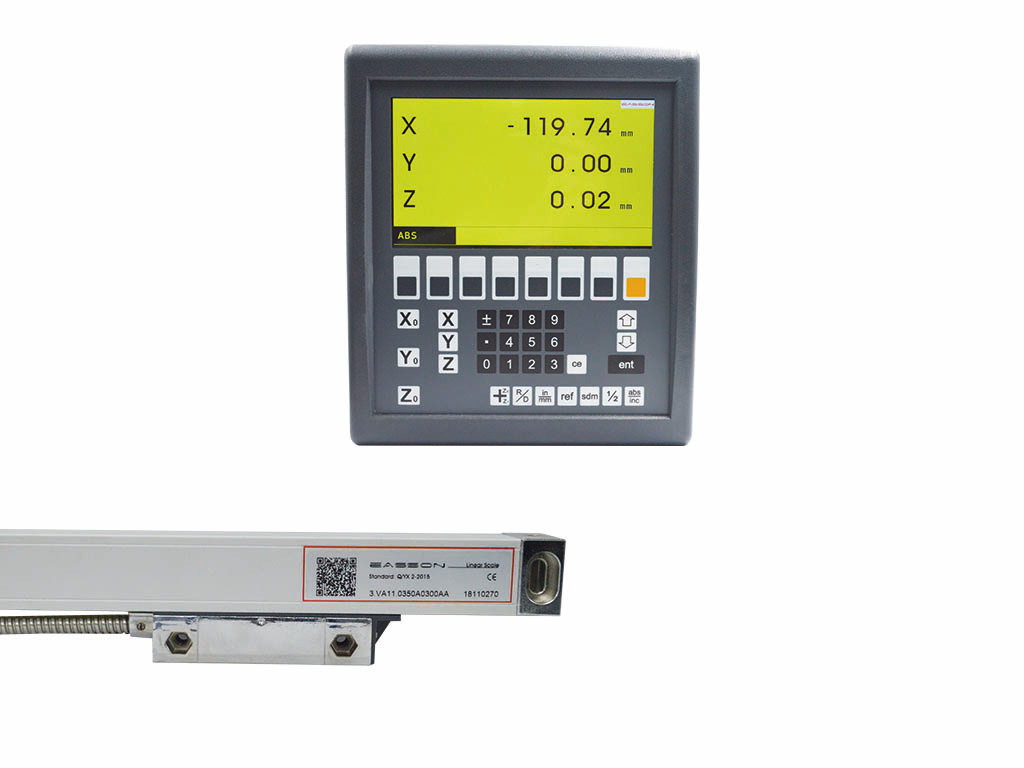

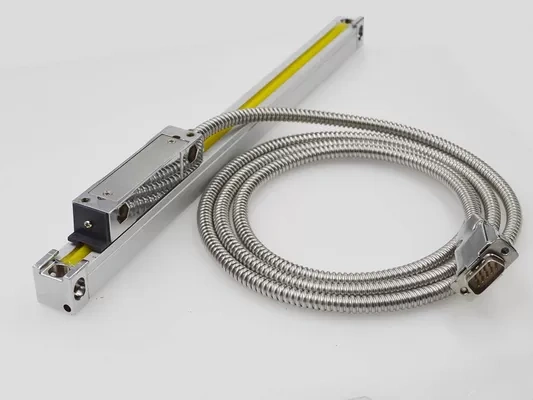

| 名前： | リニアスケール CNC | キーワード： | アブソリュートインクリメンタルエンコーダ |
|---|---|---|---|
| 測定基準: | 0.02ミリ | 長さ: | 50-1250ミリメートル |
| ディスプレー解像度： | 5µm | 構造： | 垂直5ベアリングサポート |
| 用途: | 高精度フライス盤、研削盤 | 出力信号: | 10 ... |
高度な光学測定システム

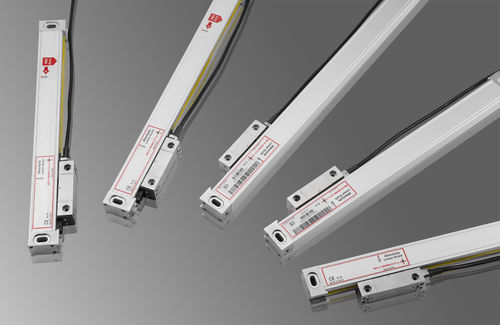

絶対線形スケールの原理
絶対線形スケールは、絶対格子マスクと増分格子マスクの 2 つの異なる格子マスクで構成されています。各マスクには独自の目的があります。絶対格子マスクは、格子ガラス全体にさまざまなパターンを備えており、測定範囲全体にわたって低解像度でありながら明確な位置読み取りを提供します。
インクリメンタル グレーティング マスクは、グレーティング ガラス全体にわたって繰り返される同一パターンで構成されています。この構成により、信号補間用の安定した高品質の電子信号が生成され、非常に正確で高解像度の位置測定が可能になります。
絶対コーディング
当社のアブソリュート グレーティング マスクで使用されるすべてのアブソリュート コーディングは、Easson によって設計されており、100% 社内設計および知的財産であり、さまざまなアプリケーションの要件に合わせて設計および開発されています。
バーンインテスト
すべてのリニアスケールの信頼性と品質を確保するために、光学式リニアスケールのリーダーヘッドは組み立て前に 72 時間のエージング テストを受ける必要があります。
| VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
| 測定基準 | ガラススケール - 格子周期: 20μm (0.02mm) | ||||||||
| 光学検出システム | 透過型赤外線システム：波長880mm | ||||||||
| スライドキャリアシステム | 垂直5ベアリング支持システム | ||||||||
| 解決 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50-1200mm | 長さごとに50mm毎の仕様 | 利用不可 | ||||||
| 1300-3000mm | 利用不可 | 長さ100mm毎の仕様 | |||||||
| 正確さ | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
| 1300-3000mm | -- | ±10μm/m | |||||||
| 再現性 | 2μm（0.002mm） | ||||||||
| ヒステリシス | 3μm（0.003mm） | ||||||||
| 保護 | IP53 | ||||||||
| 電源 | DC5V±5% | ||||||||
| 出力信号 | 10 ... | 10 ... | 422 | 422 | 10 ... | 10 ... | 422 | 422 | |
設置図
VA10 / VA 11 / VA 12 / VA 13 シリーズ

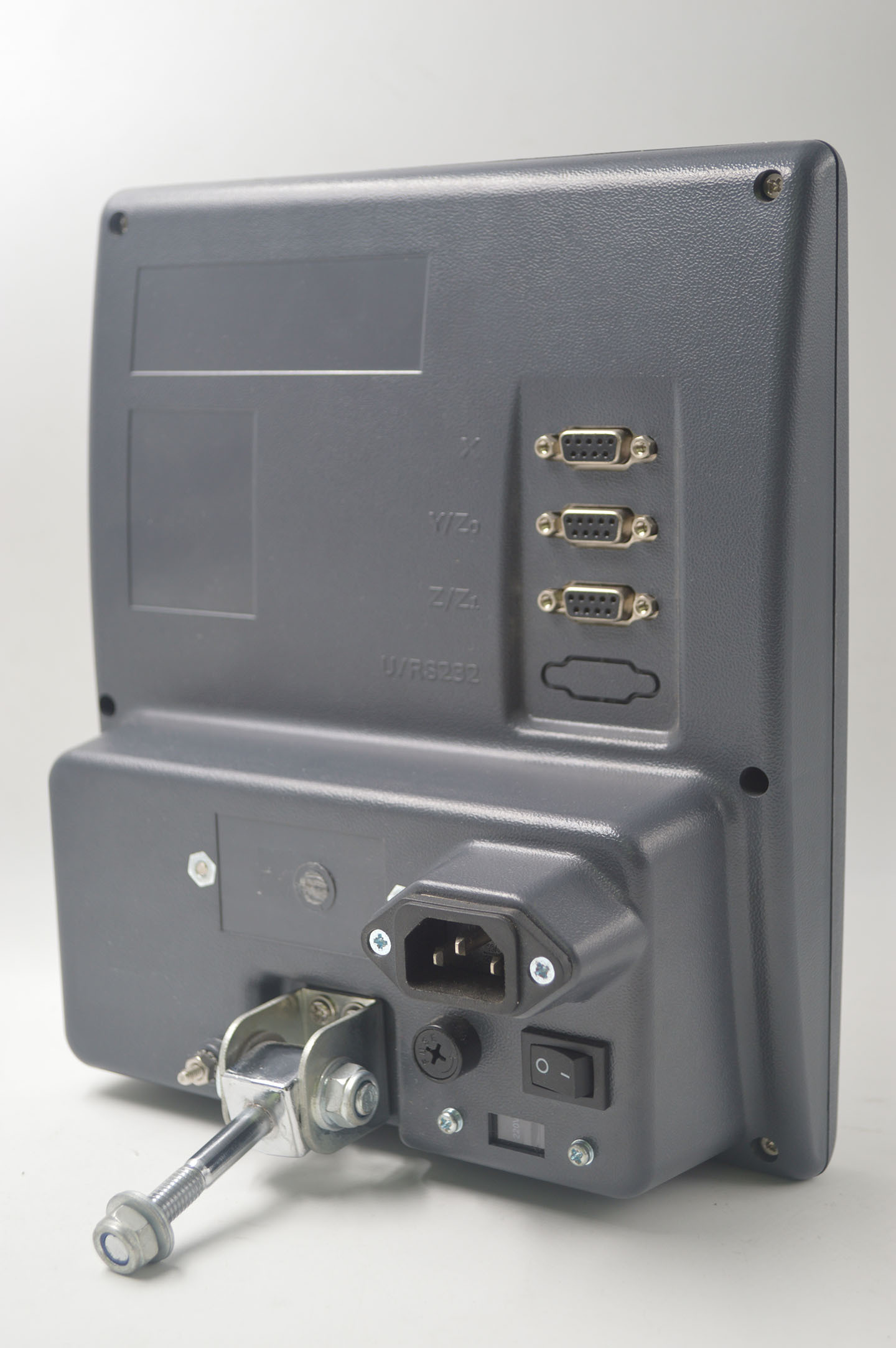

コネクタインターフェース
絶対リニアスケール出力信号
AS シリーズの絶対リニア スケールは、さまざまなコスト、解像度、速度、信頼性を考慮して、出力信号インターフェイスの幅広い選択肢を提供します。お客様は、アプリケーションとコスト要件に最も適したタイプの出力信号インターフェイスを注文できます。
100%レーザー校正
すべてのガラススケールは、測定精度が仕様に 100% 準拠していることを保証するために、社内のレーザー干渉計によって個別に検査および校正されています。
